30с515нж 30лс515нж 30нж515нж

30с515нж 30лс515нж 30нж515нж

 Задвижки стальные клиновые 30с515нж, 30лс515нж, 30нж515нж

Задвижка 30с515нж (корпус из стали 25Л,35Л)

Задвижка 30лс515нж (корпус из легир.стали 20ГЛ)

Задвижка 30нж515нж (корпус из нерж.стали 12Х18Н9ТЛ)

Задвижки стальные клиновые 30с515нж, 30лс515нж, 30нж515нж изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ. Присоединение: фланцевое. Управление: ручное (с маховиком, механическим редуктором), под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.



Показатели назначения 30с15нж

Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от −40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение 30с515нж

  • Корпус: сталь 25Л
  • Крышка: сталь 25Л
  • Клин (диски): сталь25Л
  • Шпиндель: 20Х13
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
  • Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
  • Болт откидной: сталь 35
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Редуктор: редуктор конический или цилиндрический
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • Наплавка на клине: 13Х25Т, 10Х17Т



Показатели назначения 30лс515нж

Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от −60°С до +450°

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: −60°С

Материальное исполнение 30лс515нж

  • Корпус: 20ГЛ
  • Крышка: 20ГЛ
  • Клин (диски): 20ГЛ
  • Шпиндель: 14Х17Н7
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
  • Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
  • Болт откидной или анкерный: сталь 40Х
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Редуктор: конический или цилиндрический
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • Наплавка на клине: 13Х25Т, 10Х17Т

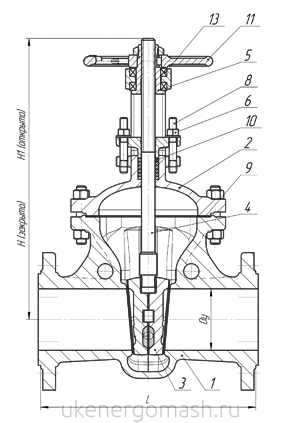

30с515нж, 30лс515нж, 30нж515нж схема30с515нж, 30лс515нж, 30нж515нж схема
Рис.1  Задвижки 30с(лс,нж)515нж


Габаритные размеры 30с515нж, 30лс515нж, 30нж515нж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H2, мм

D0, мм

Масса, кг

300

500

510

450

16

33

1720

480

348

400

600

655

585

16

39

2040

560

750



pdf-icon Подробная техническая информация о задвижках 30с515нж, 30лс515нж, 30нж515нж:

        Каталог "Задвижки клиновые стальные"



 Уважаемые заказчики! Узнать цену на клиновые задвижки стальные 30с515нж, 30лс515нж, 30нж515нж, более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел (343) 222-79-77, либо заполнив заявку онлайн...
