30с564нж 30лс564нж 30нж564нж

30с564нж 30лс564нж 30нж564нж

Задвижки стальные клиновые 30с564нж, 30лс564нж, 30нж564нж

Задвижка 30с564нж (корпус из стали 25Л,35Л)

Задвижка 30лс564нж (корпус из легир.стали 20ГЛ)

Задвижка 30нж564нж (корпус из нерж.стали 12Х18Н9ТЛ)

Задвижки стальные клиновые 30с564нж, 30лс564нж, 30нж564нж изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ. Присоединение: фланцевое, под приварку. Управление: ручное (с маховиком, механическим редуктором), под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

Показатели назначения 30с564нж

Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от −40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение 30с564нж

  • Корпус: сталь 25Л
  • Крышка: сталь 25Л
  • Клин (диски): сталь25Л
  • Шпиндель: 20Х13
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
  • Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
  • Болт откидной: сталь 35
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • Набивка сальника: АГИ, ТРГ
  • Редуктор: редуктор конический или цилиндрический
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • Наплавка на клине: 13Х25Т, 10Х17Т



Показатели назначения 30лс564нж

Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от −60°С до +450°

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: −60°С

Материальное исполнение 30лс564нж

  • Корпус: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
  • Крышка: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
  • Клин (диски): 20ГЛ  (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
  • Шпиндель: 14Х17Н7  (для жаростойкого исполнения - 12Х18Н9Т)
  • Гайка шпинделя: латунь ЛС59—1
  • Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87, (для жаростойкого исполнения - 12Х18Н9Т)
  • Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87, (для жаростойкого исполнения - сталь 45Х14Н14В2М)
  • Болт откидной: сталь 40Х, (для жаростойкого исполнения - сталь 45Х14Н14В2М)
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ, АГИ
  • Редуктор: редуктор конический или цилиндрический
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • Наплавка на клине: 13Х25Т, 10Х17Т

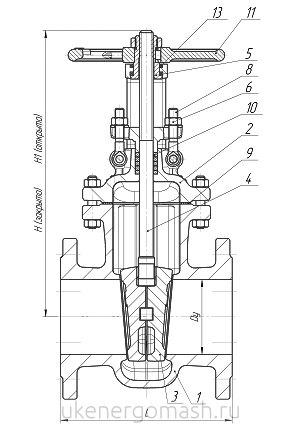

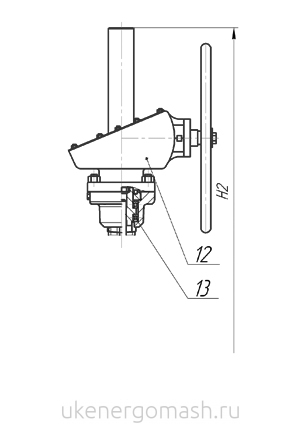

30с564нж, 30лс564нж, 30нж564нж схема  30с564нж, 30лс564нж, 30нж564нж схема
Рис.1  Задвижки 30с(лс,нж)564нж

Габаритные размеры 30с564нж, 30лс564нж, 30нж564нж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H2, мм

DO

Масса, кг

400

600

610

550

16

33/36

1870

502

640

500

700

730

660

20

36/39

2170

1233

600

800

840

770

20

39

2325

1400

700

900

960

875

24

42/45

2825

2050

800

1000

1075

950

24

45

3480



2450

1000

1200

1315

1210

28

56

4280



4550

1200

1400

1525

1420

32

56

5190



6600



pdf-icon Подробная техническая информация о задвижках 30с564нж, 30лс564нж, 30нж564нж:

        Каталог "Задвижки клиновые стальные"



 Уважаемые заказчики! Узнать цену на клиновые задвижки стальные 30с564нж, 30лс564нж, 30нж564нж, более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел (343) 222-79-77, либо заполнив заявку онлайн...
