30с64нж 30лс64нж 30нж64нж

30с64нж 30лс64нж 30нж64нж

30с64нж 30лс64нж 30нж64нж

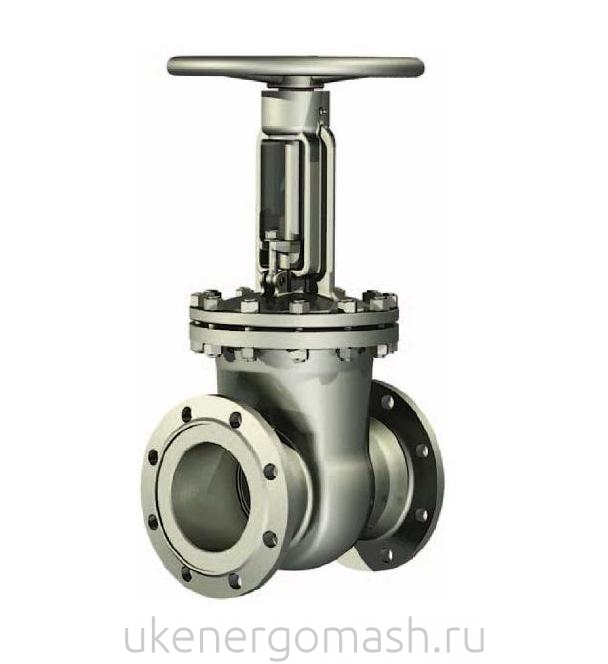

Задвижка 30с64нж (корпус из стали 25Л,35Л)

Задвижка 30лс64нж (корпус из легир.стали 20ГЛ)

Задвижка 30нж64нж (корпус из нерж.стали 12Х18Н9ТЛ)

Задвижки стальные клиновые 30с64нж, 30лс64нж, 30нж64нж изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ. Присоединение: фланцевое, под приварку. Управление: ручное (с маховиком, механическим редуктором), под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.





Показатели назначения 30с64нж

  • Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

  • Температура рабочей среды: от -40°С до +450°С

  • Условия эксплуатации: У1

  • Минимальная температура окружающего воздуха: -40°С

Материальное исполнение 30с64нж

         1. Корпус: сталь 25Л

         2. Крышка: сталь 25Л

         3. Клин (диски): сталь25Л

         4. Шпиндель: 20Х13

         5. Гайка шпинделя: латунь ЛС59-1

         6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

         7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

         8. Болт откидной: сталь 35

         9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ

         10. Набивка сальника: АГИ, ТРГ

         11. Маховик: сталь25Л

         12. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6

         13. Наплавка на клине: 13Х25Т, 10Х17Т

Показатели назначения 30лс64нж

  • Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −60°С до +450°С (для жаростойкого исполнения до +550°С)
  • Условия эксплуатации: ХЛ1
  • Минимальная температура окружающего воздуха: −60°С

Материальное исполнение 30лс64нж

1. Корпус: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)

  2. Крышка: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)

  3. Клин (диски): 20ГЛ  (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)

  4. Шпиндель: 14Х17Н7  (для жаростойкого исполнения - 12Х18Н9Т)

  5. Гайка шпинделя: латунь ЛС59—1

  6. Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87, (для жаростойкого исполнения - 12Х18Н9Т)

  7. Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87, (для жаростойкого исполнения - сталь 45Х14Н14В2М)

  8. Болт откидной: сталь 40Х, (для жаростойкого исполнения - сталь 45Х14Н14В2М)

  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

  10. Набивка сальника: ТРГ, АГИ

  11. Маховик: 20ГЛ,  (для жаростойкого исполнения - сталь 25Л)

  12. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6

  13. Наплавка на клине: 13Х25Т, 10Х17Т



Показатели назначения 30нж64нж

  • Рабочая среда: Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −60°С до +565°
  • Условия эксплуатации: УХЛ1
  • Минимальная температура окружающего воздуха: −60°С

Материальное исполнение 30нж64нж

         1. Корпус: 12Х18Н9ТЛ

         2. Крышка: 12Х18Н9ТЛ

         3. Клин (диски): 12Х18Н9ТЛ

         4. Шпиндель: 12Х18Н9Т

         5. Гайка шпинделя: латунь ЛС59—1

         6. Гайка: 12Х18Н9Т

         7. Шпилька, болт: 45Х14Н14В2М

         8. Болт откидной: 45Х14Н14В2М

         9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

         10. Набивка сальника: ТРГ

         11. Маховик: сталь25Л

         12. Наплавка на кольце в корпусе: 04Х19Н9С2

ЗАДВИЖКИ С ЦЕЛЬНЫМ КЛИНОМЗАДВИЖКИ С ЦЕЛЬНЫМ КЛИНОМ

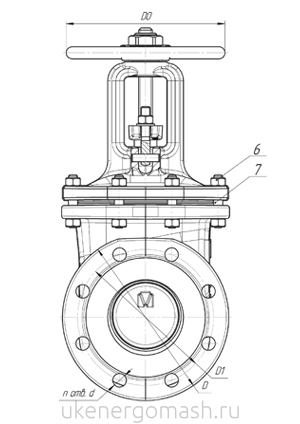

Задвижки стальные клиновые 30с64нж, 30лс64нж, 30нж64нж схема Задвижки стальные клиновые 30с64нж, 30лс64нж, 30нж64нж схема

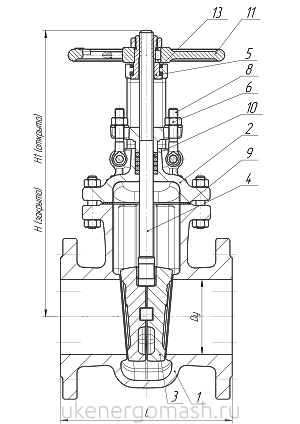

Рис.1  Задвижки 30с(лс,нж)64нж

Габаритные размеры 30с64нж, 30лс64нж, 30нж64нж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H, мм

H1, мм

DO

Масса, кг

50

180

160

125

4

18

291

349

160

17

80

210

195

160

8

18

336

419

160

29

100

230

230

190

8

22

385

485

210

41

150

403

300

250

8

26

558

709

320

99

200

419

360

310

12

26

685

892

320

156

250

457

425

370

12

30

854

1110

400

260

300

500

485

430

16

30

998

1307

460

335



pdf-icon Подробная техническая информация о задвижках 30с64нж, 30лс64нж, 30нж64нж:

        Каталог "Задвижки клиновые стальные"



 Уважаемые заказчики! Узнать цену на клиновые задвижки стальные 30с64нж, 30лс64нж, 30нж64нж, более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел +7 (343) 222-79-77, либо заполнив заявку онлайн...
