30с915нж 30лс915нж 30нж915нж с электроприводом

30с915нж 30лс915нж 30нж915нж с электроприводом

Задвижки стальные клиновые 30с915нж, 30лс915нж, 30нж915нж

Задвижка 30с915нж (корпус из стали 25Л,35Л)

Задвижка 30лс915нж (корпус из легир.стали 20ГЛ)

Задвижка 30нж915нж (корпус из нерж.стали 12Х18Н9ТЛ)

Задвижки стальные клиновые 30с915нж, 30лс915нж, 30нж915нж с электроприводом изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ. Присоединение: фланцевое. Управление: ручное (с маховиком, механическим редуктором), под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.



Показатели назначения 30с915нж

Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от −40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Материальное исполнение 30с915нж

  • Корпус: сталь 25Л
  • Крышка: сталь 25Л
  • Клин (диски): сталь25Л
  • Шпиндель: 20Х13
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
  • Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
  • Болт откидной или анкерный: сталь 35
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • Наплавка на клине: 13Х25Т, 10Х17Т



Показатели назначения 30лс915нж

Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от −60°С до +450°

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: −60°С

Материальное исполнение 30лс915нж

  • Корпус: 20ГЛ
  • Крышка: 20ГЛ
  • Клин (диски): 20ГЛ
  • Шпиндель: 14Х17Н7
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
  • Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
  • Болт откидной или анкерный: сталь 40Х
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • Наплавка на клине: 13Х25Т, 10Х17Т

 Показатели назначения 30нж915нж

Рабочая среда: Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от  -60°С до +565°С

Условия эксплуатации: УХЛ1

Минимальная температура окружающего воздуха: -60°С

Материальное исполнение 30нж915нж

  • Корпус: 12Х18Н9ТЛ
  • Крышка: 12Х18Н9ТЛ
  • Клин (диски): 12Х18Н9ТЛ
  • Шпиндель: 12Х18Н9Т
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: 12Х18Н9Т
  • Шпилька, болт: 45Х14Н14В2М
  • Болт откидной или анкерный: 45Х14Н14В2М
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Наплавка на кольце в корпусе: 04Х19Н9С2

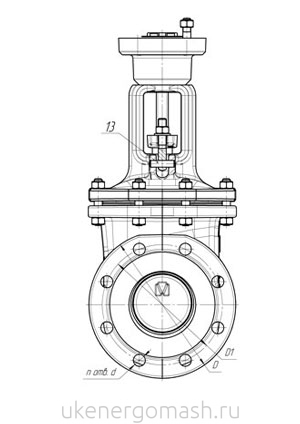

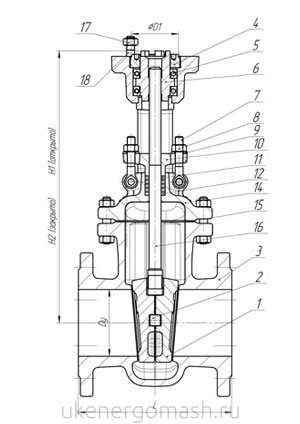

30с915нж, 30лс915нж, 30нж915ж схема 30с915нж, 30лс915нж, 30нж915ж схема30с915нж, 30лс915нж, 30нж915ж чертеж
Рис.1  Задвижки 30с(лс,нж)915нж

Габаритные размеры 30с915нж, 30лс915нж, 30нж915ж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H3, мм

Масса, кг

50

216/250

160

125

4

18

345

20

80

283/310

195

160

8

18

422

49,4

100

305/350

230

190

8

22

491

61,5

150

403/450

300

250

8

26

654

149,5

200

419

375

320

12

30

775

156

250

457

445

385

12

33

965

250

300

500

510

450

16

33

1345

348

400

600

655

585

16

39

1565

750



Характеристики задвижек 30с (лс, нж) 915нж для подбора электропривода

Диаметр, мм

Тип присоединения электропривода

Момент, Н*м

Количество оборотов шпинделя

50

А

83

15

80

А

100

19

100

А, Б

100

21

150

Б

240

33

200

Б

300

43

250

В

460

38

300

В

600

45

400

Г

1580

53



pdf-icon Подробная техническая информация о задвижках 30с915нж, 30лс915нж, 30нж915нж:

        Каталог "Задвижки клиновые стальные"
