30с964нж 30лс964нж 30нж964нж с электроприводом

30с964нж 30лс964нж 30нж964нж с электроприводом

Задвижки стальные клиновые 30с964нж, 30лс964нж, 30нж964нж

Задвижка 30с964нж (корпус из стали 25Л,35Л)

Задвижка 30лс964нж (корпус из легир.стали 20ГЛ)

Задвижка 30нж964нж (корпус из нерж.стали 12Х18Н9ТЛ)

Задвижки стальные клиновые 30с964нж, 30лс964нж, 30нж964нж с электроприводом изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ. Присоединение: фланцевое, под приварку. Управление: ручное (с маховиком, механическим редуктором), под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

Показатели назначения 30с964нж

Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от −40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С



Материальное исполнение 30с964нж

  • Корпус: сталь 25Л
  • Крышка: сталь 25Л
  • Клин (диски): сталь25Л
  • Шпиндель: 20Х13
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  • Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  • Болт откидной: сталь 35
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • Набивка сальника: АГИ, ТРГ
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • Наплавка на клине: 13Х25Т, 10Х17Т



Показатели назначения 30лс964нж

Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от −60°С до +450°

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: −60°С



Материальное исполнение 30лс964нж

Корпус: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)

Крышка: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)

Клин (диски): 20ГЛ  (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)

Шпиндель: 14Х17Н7  (для жаростойкого исполнения - 12Х18Н9Т)

Гайка шпинделя: латунь ЛС59—1

Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87, (для жаростойкого исполнения - 12Х18Н9Т)

Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87, (для жаростойкого исполнения - сталь 45Х14Н14В2М)

Болт откидной: сталь 40Х, (для жаростойкого исполнения - сталь 45Х14Н14В2М)

Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ

Набивка сальника: ТРГ, АГИ

Подшипник: шариковый упорный

Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6

Наплавка на клине: 13Х25Т, 10Х17Т



Показатели назначения 30нж964нж

Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от −60°С до +565°С

Условия эксплуатации: УХЛ1

Минимальная температура окружающего воздуха: −60°С



Материальное исполнение 30нж964нж

  • Корпус: 12Х18Н9ТЛ
  • Крышка: 12Х18Н9ТЛ
  • Клин (диски): 12Х18Н9ТЛ
  • Шпиндель: 12Х18Н9Т
  • Гайка шпинделя: латунь ЛС59—1
  • Гайка: 12Х18Н9Т
  • Шпилька, болт: 45Х14Н14В2М
  • Болт откидной или анкерный: 45Х14Н14В2М
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе

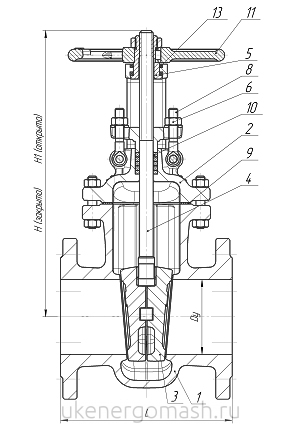

30с964нж, 30лс964нж, 30нж964нж схема30с964нж, 30лс964нж, 30нж964нж схема
Рис.1  Задвижки 30с(лс,нж)964нж

Габаритные размеры 30с964нж, 30лс964нж, 30нж964нж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H3, мм

Масса, кг

50

180

160

125

4

18

303

17

80

210

195

160

8

18

349

29

100

230

230

190

8

22

399

41

150

403

300

250

8

26

559

99

200

419

360

310

12

26

690

156

250

457

425

370

12

30

838

260

300

500

485

430

16

30

986

335

350

550

520

470

16

26

1205

465

400

600

610

550

16

33/36

1425

640

500

700

730

660

20

36/39

1545

1233

600

800

840

770

20

39

1665

1400

700

900

960

875

24

42/45

2070

2050

800

1000

1075

950

24

45

2625

2450

1000

1200

1315

1210

28

56

3230

4450

1200

1400

1525

1420

32

56

3935

6600



Характеристики задвижек 30с964нж, 30лс964нж, 30нж964нж для подбора электропривода

Диаметр, мм

Тип присоединения электропривода

Момент, Н*м

Количество оборотов шпинделя

50

А

52

15

80

А

84

23

100

А

100

24

150

Б

190

33

200

Б

210

43

250

Б

280

43

300

Б,В

300, 400

53

400

В

1000

52

500

Г

1500

65

600

Г

2325

62

700

Д

3330

75

800

Д

4575

85

1000

Д

8580

105

1200

Д

12000

110



pdf-icon Подробная техническая информация о задвижках 30с964нж, 30лс964нж, 30нж964нж:

        Каталог "Задвижки клиновые стальные"
