Затворы дисковые ABO (Armatury Buracco Olomouc) - серия 900

Затвор АВО СЕРИЯ 900 КОНСТРУКЦИЯ И ОСНОВНЫЕ ПАРАМЕТРЫ:

Типовое обозначение: 9 2 4 B

9 - Серия 900

2 - Материал манжеты - см. таблицу

4 - Материал диска - см. таблицу

B - Версия корпуса: В=сквозные отверстия, Т=резьбовые отверстия

Затворы серии 900 выпускаются в диаметрах Ду 32 ÷ Ду 600

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ

Ду 32 ÷ 200                                Ду 250 ÷ 600

16 бар                                        10 бар*

* 16 бар по договору с производителем

Крутящий момент для управления затвором (Н.м)

Ду

350

400

450

500

600

6 бар

1000

1350

1700

2300

3300

10 бар

1000

1350

1700

2300

3300



Монтаж затворов между фланцы

Верс.



32/40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

B

Ру 6





















o

o

o

o

o

Ру 10

































Ру 16





















o

o

o

o

o



T

Ру 6

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Ру 10

































Ру 16















o

o

o

o

o

o

o

o





    Стандарт  o  По договору с производителем



Разбираемое исполнение Ду 32 ÷ Ду 600

Обозначение:

900 B - сквозные отверстия

900 T - резьбовые отверстия

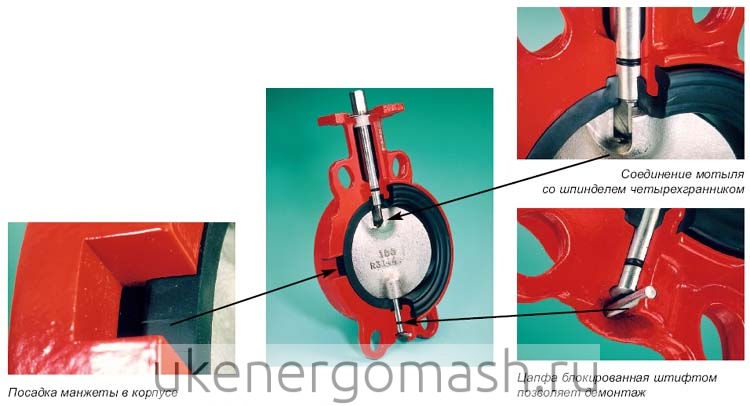

Затвор ABO серия 900

МАТЕРИАЛЛЫ

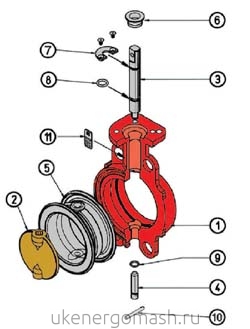

констукция дискового затвора АВО



Поз.

ШТ.

НАИМЕНОВАНИЕ

МАТЕРИАЛ

1

1

Корпус

Чугун GGG40 с эпоксидным покрытием

2

1

Диск

см. таблицу

3

1

Шпиндель

Нерж. 13 % Cr

4

1

Цапфа

Нерж. 13 % Cr

5

1

Манжета

см. таблицу

6

1

Втулка

Латунь, или Delrin

7

1

Фиксатор шпинделя

Оцинков. сталь, нерж

8

1

«О» кольцо шпинделя

NBR

9

1

«О» кольцо цапфы

NBR

10

1

Штифт

Оцинкованная сталь

11

1

Щиток

Алюминий



Материаллы манжет и дисков:



МАНЖЕТА

1

NBR - 10°C + 80°C

2

EPDM -25°C + 130°C



3

Природный каучук (NR) -15°C + 60°C



4

VITON (FPM) -25°C ÷ + 150°C



5

Polyuretan (AU) - 15°C + 80°C



6

Silikon (UMQ) -25°C ÷ + 150°C



7

NBR BT -25°C + 60°C



8

HYPALON (CSM) - 15°C + 120°C



ДИСК

0

Латунь

1

Алюминиевая бронза



3

Чугун GGG40 с эпоксидным покрытием



4

Нерж. AISI 316



5

HASTELLOY



6

URANUS B6



7

Титан



Точный подбор манжеты и диска для конкретного медиума сообщим по запросу.

Примечание: другие материалы можно поставить по договору с производителем.

При температуре +120 °С максимальное давление понижается: из 16 бар на 14,4 бар;

из 10 бар на 9 бар.

РАЗМЕРЫ

Ручное управление

  Другие способы управления:
  • электропривод 24В, 230В, 400В
  • пневмопривод - простого действия
  • пневмопривод - двойного действия

  Заслонки без управления

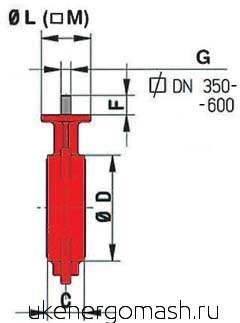

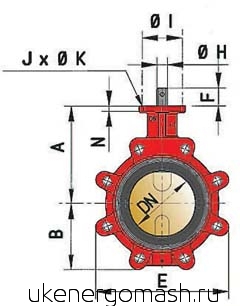

Версия Т - резьбовые отверстия   (Рис.1)                                    Версия В - сквозные отверстия (Рис.2-3)
