Затвор поворотный дисковый ВА 99004

Затвор поворотный дисковый ВА 99004

Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск. Затворы ВА 99004 DN 40-600  имеют корпуса с гладкими или резьбовыми сквозными отверстиями. Корпуса затворов DN 800-1200 выпускаются в исполнении с глухими резьбовыми отверстиями с каждой стороны корпуса.

Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск. Затворы ВА 99004 DN 40-600  имеют корпуса с гладкими или резьбовыми сквозными отверстиями. Корпуса затворов DN 800-1200 выпускаются в исполнении с глухими резьбовыми отверстиями с каждой стороны корпуса. Внутреннее покрытие корпуса (седло), играющее роль мягкого уплотнения, выпускается либо в съëмном, либо в монолитном варианте (способом вулканизации) и имеет двунаправленное уплотнение без протечек при давлениях от нуля до номинального.
Тип конструкции: Затворы со съемным или монолитным седлом из эластомера и симметричным диском без покрытия
Условный проход: DN 40 - DN 1200
Рабочее давление: PN 6, 10 для затворов DN 40 - DN 1200, PN 16 для затворов DN 40 - DN 600
Температура рабочей среды: до +200° С (в зависимости от материала конструкции)
Управление: ручное - рукоятка DN 40 - DN 250, ручное - через редуктор DN 40 - DN 1200, электро или пневмопривод DN 40 - DN 1200
Тип седла: заменяемое для   DN 40 - DN 600 PN 6, 10, монолитное для   DN 40 - DN 1200 PN 6, 10, 16
Класс герметичности: А по ГОСТ 9544-93

Присоединение: бесфланцевое стяжное, между фланцами трубопровода
Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение: любое,   кроме  положения  электроприводом  вниз для
электроприводных затворов
Направление подачи рабочей среды: любое
Климатическое исполнение: У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69
Стандартный материал конструкции: корпус: серый чугун/чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена диск: чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы шток: легированная сталь/нержавеющая сталь седло: ЭПДМ/Витон/Нитрил/Неопрен/Гипалон/Силикон (исполнение затвора с седлом из силикона только на PN 6)
Основные рабочие среды: неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ; агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.

Основные габаритно-весовые и технические характеристики затвора ВА 99004

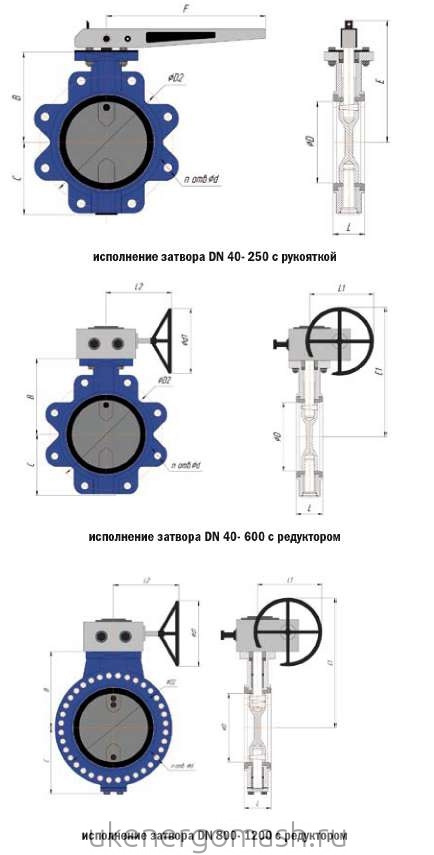

Таблица 1: габаритно-весовые характеристики затвора ВА 99004



DN

PN

Размеры, мм



Масса, кг

B

C

D

L

E

E1

F

L1

L2

d1

D2

n отв. d

рычаг

редукт

ВА

99004-040

40

6

103

68

40

33

150

230

195

127

195

175

100

отв. Ф14

/4 отв. М12

5,0

9,5

10

110

4 отв. Ф18 /4 отв. М16

16

ВА

99004-050

50

6

113

73

50

43

160

240

110

4 отв. Ф14

/4 отв. М12

5,5

11,0

10

125

4 отв. Ф18

/4 отв. М16

16

ВА

99004-065

65

6

121

80

65

46

170

248

130

4 отв. Ф14 /4 отв. М12

6,0

11,5

10

145

4 отв. Ф18 /4 отв. М16

16

ВА

99004-080

80

6

128

88

80

175

255

150

4 отв. Ф18

/4 отв. М16

7,5

13,0

10

160

16

ВА

99004-100

100

6

146

104

100

52

195

273

250

170

4 отв. Ф18

/4 отв. М16

10,5

16,0

10

180

8 отв. Ф18 /8 отв. М16

16

ВА

99004-125

125

6

158

116

125

56

205

285

200

8 отв. Ф18 /8 отв. М16

13,5

19,0

10

210

16

ВА

99004-150

150

6

174

138

150

230

340

300

182

242

250

225

8 отв. Ф22 /8 отв. М20

15,0

22,5

10

240

16

ВА

99004-200

200

6

198

163

200

60

255

365

500

280

8 отв. Ф18 /8 отв. М16

18,0

25,5

10

295

8 отв. Ф22

/8 отв. М20

16

12 отв. Ф22

/12 отв. М20
