ЗДП ВА 99006

Затворы данных модели прекрасно подходят для решения проблем с коррозией в химической промышленности, возникающих при использовании традиционных типов арматуры.Затвор серии ВА 99006 выпускается в бесфланцевом исполнении с проушинами (гладкими или резьбовыми отверстиями) в количестве соответствующем количеству отверстий на ответных фланцах.

Затворы данной модели прекрасно подходят для решения проблем с коррозией в химической промышленности, возникающих при использовании традиционных типов арматуры. Уникальная конструкция затвора полностью исключает контакт рабочей среды с его металлическими частями. Затвор имеет резиновое уплотнение и полностью обрезиненный диск. Седло со сферическим профилем, интегрированное в корпусе, и согласованные с ним торцы диска обеспечивают отсутствие протечек по штоку и минимальный крутящий момент. Материалы седла и покрытия диска полностью отвечают требованиям химической промышленности. Затвор серии ВА 99006 выпускается в бесфланцевом исполнении с проушинами (гладкими или резьбовыми отверстиями) в количестве соответствующем количеству отверстий на ответных фланцах.

Тип конструкции:
Затворы со съемным или монолитным седлом из эластомера и симметричным диском c покрытием аналогичным материалу седла

Условный проход:
DN 50 - DN 350

Рабочее давление:
PN 6, 10

Температура рабочей среды:
до +180° С (в зависимости от материала конструкции)

Управление:
ручное - рукоятка DN 50 - DN 150
ручное - через редуктор DN 50 - DN 350
электро или пневмопривод DN 50 - DN 350

Тип седла:
монолитное

Класс герметичности:
А по ГОСТ 9544-93

Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.

Установочное положение:
любое, кроме положения электроприводом вниз для электроприводных затворов

Направление подачи рабочей среды:
любое

Климатическое исполнение:
У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69

Стандартный материал конструкции:
корпус: чугун с шаровидным графитом/ углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена
диск: чугун с шаровидным графитом эластомерным покрытием аналогичным материалу седла
шток: легированная сталь/нержавеющая сталь
седло: ЭПДМ/Витон/Нитрил/Неопрен/Гипалон

Основные рабочие среды:
неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ.
агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.

Основные габаритно- весовые и технические характеристики затвора ВА 99006

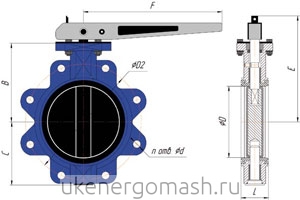

Исполнение затвора с рукояткой

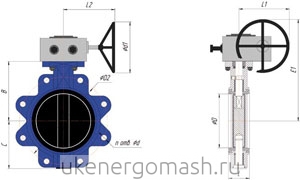

Исполнение затвора с редуктором

Таблица 1: габаритно-весовые характеристики затвора ВА 99006



DN

PN

Размеры, мм

Масса, кг

в

С

D

L

F

Е

Е1

L1

L2

D2

n отв. Фd

d1

руко-

ятка

реду-

ктор

ВА 99006-050

50

6

113

73

50

43

195

160

240

127

195

110

4 отв. Ф14 или 4 отв. М12

175

5,5

11,0

10

125

4 отв.

Ф18

/4 отв.

М16

ВА 99006-065

65

6

121

80

65

46

170

248

130

4 отв.

Ф14

/4 отв.

М12

6,0

11,5

10

145

4 отв.

Ф18

/4 отв.

М16

ВА 99006-080

80

6

128

88

80

175

255

150

7,5

13,0

10

160

ВА 99006-100

100

6

146

104

100

52

250

195

273

170

10,5

16,0

10

180

8 отв. Ф18 /8 отв. М16

ВА 99006-125

125

6

158

116

125

56

205

285

200

13,5

19,0

10

210

ВА 99006-150

150

6

174

138

150

300

230

340

182

242

225

250

15,0

22,5

10

240

8 отв.

Ф22

/8 отв.

М20

ВА 99006-200

200

6

198

163

200

60

-

-

365

280

8 отв. Ф18 /8 отв. М16

-

25,5

10

295

8 отв. Ф22 /8 отв. М20

ВА 99006-250

250

6

245

203

250

68

410

335

12 отв. Ф18 /12 отв. М16

36,5

10

350

12 отв. Ф22 /12 отв. М20

ВА 99006-300

300

6

270

228

300

78

486

252

285

395

350

52,0

10

400

ВА 99006-350

350

6

312

265

336

528

445

60,0

10

460

16 отв. Ф22 или 16 отв. М20
