Затворы поворотные дисковые ВА 99012, ВА 99013, ВА 99014

Затворы данных моделей специально созданы для работы в более тяжелых нежели затворы с симметричным диском условиях (высокие температуры, большее количество циклов срабатывания, сверхагрессивные рабочие среды и т.д.)

Затворы данных моделей специально созданы для работы в более тяжелых нежели затворы с симметричным диском условиях (высокие температуры, большее количество циклов срабатывания, сверхагрессивные рабочие среды и т.д.) Затворы с двойным эксцентриситетом выпускаются с седлами 3-х конструкций: с мягким уплотнением из фторопласта, пожаробезопасным - фторопласт и металл и «металл по металлу».

Тип конструкции:
Диск затвора установлен в корпусе не симметрично относительно оси симметрии корпуса и оси трубопровода. Профиль седла и диска имеют конический профиль. Двойное смещение оси вращения позволяет выходить диску из контакта с седлом уже при минимальном угле открытия.
ВА 99012 затвор запорно-регулирующий с фторопластовым уплотнительным элементом в затворе.
ВА 99013 затвор запорно-регулирующий повышенной пожаробезопасности с фторопластовым уплотнительным элементом и стальным седлом-дублером в затворе.
ВА 99014 затвор регулирующий с упругим металлическим уплотнительным элементом в затворе.

Условный проход:
DN 80 - DN 600

Рабочее давление:
PN 10, 16

Температура рабочей среды:
до +600° С (в зависимости от материала конструкции)

Управление:
ручное - рукоятка DN 80 - DN 150
ручное - через редуктор DN 80 - DN 600
электро или пневмопривод DN 80 -DN 600

Класс герметичности:
А по ГОСТ 9544-93 для затворов ВА 99012, ВА 99013

Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.

Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.

Установочное положение:
любое, кроме положения электроприводом вниз для электроприводных затворов

Направление подачи рабочей среды:
однонаправленное, по стрелке на корпусе затвора

Климатическое исполнение:
У1, УХЛ1, Т1, ТМ1, ТВ1 по ГОСТ 15150-69

Стандартный материал конструкции:
корпус: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы
диск: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы шток: легированная сталь/нержавеющая сталь
седло: фторопласт/фторопласт и инконель-625 /инконель-625

Основные рабочие среды:
неагрессивные: воздух, пар низкого давления, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ.
агрессивные: аммиак, кислоты, щелочи, сульфитный щелок, слабокислые и слабощелочные среды (концентрацией до 3 %), нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.

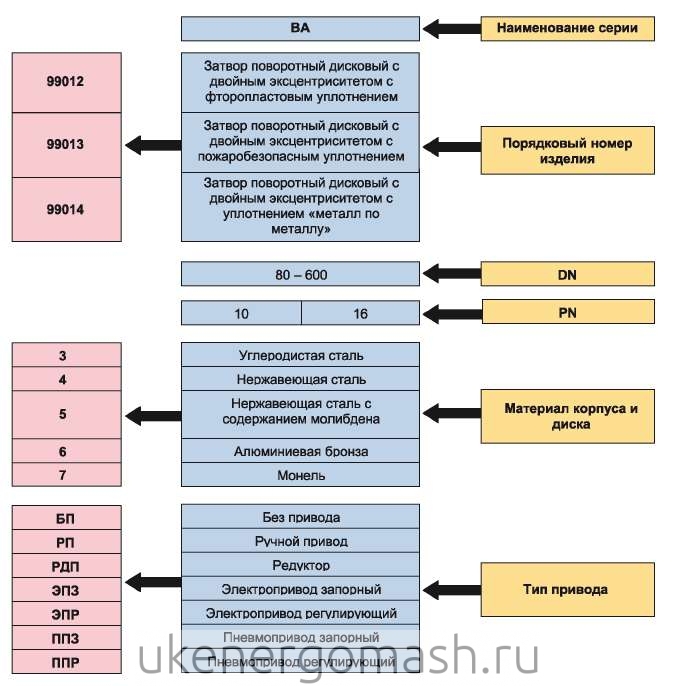

Классификатор для определения исполнения затвора ВА 99012, ВА 99013, ВА 99014

ПРИМЕР ОБОЗНАЧЕНИЯ ЗАТВОРА ПОВОРОТНОГО:
ВА 99012-100-16-4-РП ТУ 3741-023-29012225-2006

Затвор поворотный дисковый запорно-регулирующий с двойным эксцентриситетом с фторопластовым уплотнением ВА99012, DN 100, PN 16, с корпусом и диском из нержавеющей стали, с ручным приводом.


Основные габаритно- весовые и технические характеристики затвора ВА 99012, ВА 99013, ВА 99014

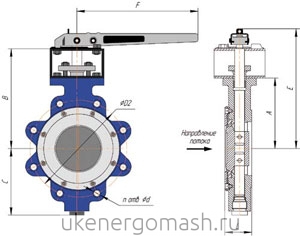

Исполнение затвора с рукояткой

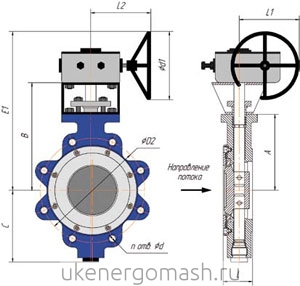

Исполнение затвора с редуктором

Таблица 1: габариты



DN

PN

Размеры, мм

Масса, кг

A

С

L

В

Е

F

Е1

L2

L1

d1

D2

n отв. Фd

руко-

ятка

реду-

ктор

ВА 99012-080
ВА 99013-080
ВА 99014-080

80

10

133

125

48

193

245

250

320

195

127

175

160

2 отв. Ф 18 или 4 отв. М16

7,85

13,5

16

ВА 99012-100
ВА 99013-100
ВА 99014-100

100

10

145

135

54

205

255

332

180

2 отв. Ф 18 /4 отв. М16

12,5

17,6

16

ВА 99012-125
ВА 99013-125
ВА 99014-125

125

10

157

150

57

220

276

300

348

210

2 отв. Ф 18 или 8 отв. М16

14,2

19,3

16

ВА 99012-150
ВА 99013-150
ВА 99014-150

150

10

175

168

57

235

290

500

400

242

182

250

240

2 отв. Ф 22 /8 отв. М20

18,8

25,3

16

ВА 99012-200
ВА 99013-200
ВА 99014-200

200

10

200

195

64

260

-

-

425

295

2 отв. Ф 22 или 8 отв. М20

-

33,3

16

2 отв. Ф 22 или 12 отв. М20

ВА 99012-250
ВА 99013-250
ВА 99014-250

250

10

265

245

71

325

-

-

542

285

252

350

350

2 отв. Ф 22 /12 отв. М20

-

54,5

16

355

2 отв. Ф 26 или 12 отв. М24

ВА 99012-300
ВА 99013-300
ВА 99014-300

300

10

290

272

81

370

-

-

715

320

388

600

400

2 отв. Ф 22 /2 отв. М20

-

72,5

16

410

2 отв. Ф 26 или 12 отв. М24

ВА 99012-350
ВА 99013-350
ВА 99014-350

350

10

310

290

92

410

-

-

755

320

388

600

460

4 отв. Ф 22 /16 отв. М20

-

120,0

16

470

4 отв. Ф 26 или 16 отв. М24

ВА 99012-400
ВА 99013-400
ВА 99014-400

400

10

370

360

102

470

-

-

842

432

515

4 отв. Ф 26 /16 отв. М24

-

150,0

16

525

4 отв. Ф 30 или 16 отв. М27

ВА 99012-500
ВА 99013-500
ВА 99014-500

500

10

420

410

127

520

-

-

855

420

500

500

620

4 отв. Ф 26 / 20 отв. М24

-

270,0

16

650

4 отв. Ф 33 или 20 отв. М30

ВА 99012-600
ВА 99013-600
ВА 99014-600

600

10

500

490

154

600

-

-

935

725

4 отв. Ф 30 /0 отв. М27

-

439,0

16

770

4 отв. Ф 39 или 20 отв. М36

Таблица 2: крутящий момент на штоке, необходимый для открытия затвора

DN

PN 10

PN 16

ВА 99012

ВА 99013

ВА 99014

ВА 99012

ВА 99013

ВА 99014

80

40

48

52

48

58

62

100

80

96

104

96

115

125

125

100

120

130

134

161

174

150

153

184

199

220

264

286

200

287

344

373

393

472

511

250

452

542

588

617

740

802

300

578

694

751

835

1002

1085

350

887

1064

1153

1270

1524

1651

400

1026

1231

1334

1722

2066

2239

450

1339

1607

1741

2000

2400

2600

500

2104

2525

2735

2870

3444

3731

600

2957

3548

3844

4243

5092

5516

Вышеприведенные значения крутящих моментов являются моментами открытия и считаются максимальными крутящими моментами. Данные значения не включают в себя коэффициенты безопасности и поэтому для подбора привода необходимо учитывать соответствующий коэффициент из числа приведенных ниже (т.е. Мкр привода равен коэффициенту безопасности, умноженному на величину Мкр затвора): коэффициент 1,2 для затворов ВА 99012, ВА 99013, коэффициент 1,3 для затворов ВА 99014.

Таблица 3: пропускная способность затворов ВА 99012, ВА 99013, ВА 99014 - Kv м3/час

DN

Угол поворота диска затвора, град.

10

20

30

40

50

60

70

80

90

80

9,4

24,9

43,7

66,0

89,0

116,5

141,4

165,4

180,0

100

19,7

53,2

91,3

138,0

186,0

243,0

296,0

347,0

377,0

125

27,4

72,8

126,0

190,0

255,0

335,0

407,0

477,0

518,0

150

41,2

108,0

187,0

282,0

380,0

498,0

606,0

709,0

771,0

200

86,5

228,0

395,0

596,0

803,0

1052,0

1280,0

1497,0

1628,0

250

141,0

371,0

646,0

973,0

1310,0

1717,0

2089,0

2443,0

2656,0

300

219,0

575,0

1000,0

1508,0

2029,0

2659,0

3235,0

3784,0

4113,0

350

278,0

731,0

1271,0

1916,0

2578,0

3379,0

4111,0

4808,0

5227,0

400

370,0

971,0

1689,0

2544,0

3424,0

4487,0

5459,0

6385,0

6941,0

450

493,0

1295,0

2252,0

3392,0

4565,0

5983,0

7279,0

8514,0

9254,0

500

625,0

1643,0

2856,0

4303,0

5790,0

7590,0

9233,0

10800,0

11739

600

958,0

2519,0

4377,0

6596,0

8876,0

11635,0

14154,0

16555,0

17994

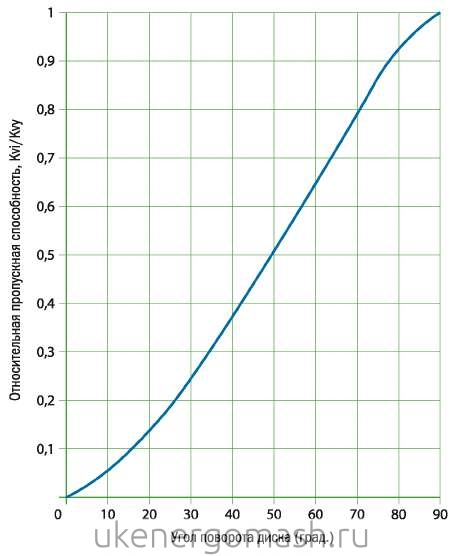

Пропускная характеристика затворов ВА 99012, ВА 99013, ВА 99014
