Затворы поворотные дисковые регулирующие ВА99015М ПГВУ

Затворы поворотные дисковые регулирующие модернизированные ВА 99015М

 Тип конструкции:

затвор поворотный с симметрично установленным дискоми и дополнительными контактными поверхностями в корпусе.

Изготовление и поставка: по ТУ 3741-025-29012225-2006

Назначение:

дисковый затвор данной модели выпускается для применения в трубопроводах с низким давлением. Проведенная модернизация коснулась доработки запорного узла и сальниковых уплотнений. В результате  этих работ затвор ВА99015М приобрел более высокие эксплуатационные качества –высокую степень герметичности диска, отсутствие протечек через сальниковые уплотнения в течение длительного времени эксплуатации. Затвор серии ВА99015М является оптимальным решением проблемы регулирования газопотоков и применим во многих отраслях промышелнности.

 Условный проход:  DN100 -DN2000

 Рабочее давление PN:  0.05, 0.25, 0.6 МПа

 Температура рабочей среды: до +675º С (в зависимости от материала конструкции)

 Управление:

 Присоединение: межфланцевое или фланцевое

Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80илиГОСТ 12821-80.

Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - поГОСТ 12815-80, исполнение 1, ряд 2.

приварное: Разделка патрубков под приварку поГОСТ 16037 или документации Заказчика

Установочное положение:  любое, кроме положения «электроприводом вниз» для электроприводных затворов

Направление подачи рабочей среды:  любое



Климатическое исполнение: УХЛ, Т, ТМ, ТВ поГОСТ 15150-69



Основные рабочие среды:

Воздух, природный газ

Дымовые газы: доменный газ, коксовый газ, каменноугольный газ

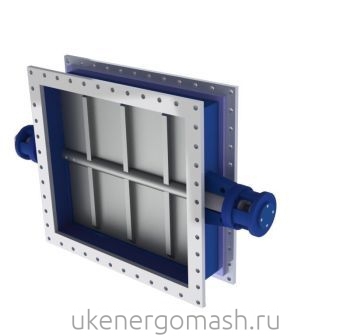

 Клапан прямоугольный ПГВУ ВА99015М



 Табл.1  Материаллы основных деталей и тех.характеристики   Табл.2 Классификатор обозначений (для определения исполнения затвора)

Марка материала, стандарт

Max t°

Min t°

Углеродистая сталь WСB ASTM A216

425 °C

-29 °C

Углеродистая хладостойкая сталь LCB ASTM A352

345 °C

-46 °C

Сталь коррозионностойкая CF8 по стандарту

ASTM A351 / А351М

5500 С

-60 °C

Сталь коррозионностойкая CF8М по стандарту

ASTM A351 / А351М

5500 С

-60 °C

Сталь коррозионностойкая WC6,  WC9  ASTM A217

595 °C

-60 °C

Сталь коррозионностойкая C5, C12  ASTM A217

675 °C

-60 °C

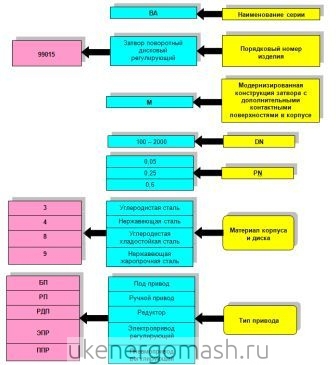

 Расшифровка обозначения затворов ВА99015



Пример обозначения затвора поворотного:

ВА 99015М-100-0.5-4-РПту 3741-025-29012225-2006 Затвор дисковый регулирующий ВА99015М, DN 100, PN 0.5, с корпусом и диском из нержавеющей стали, с ручным приводом.



Конструктивные решения реализованные в затворах ВА99015М:

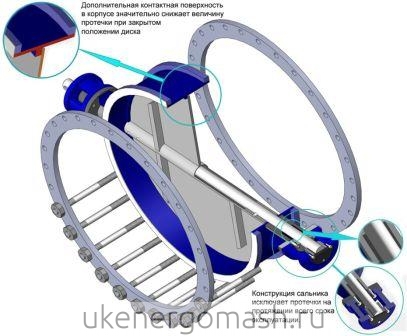

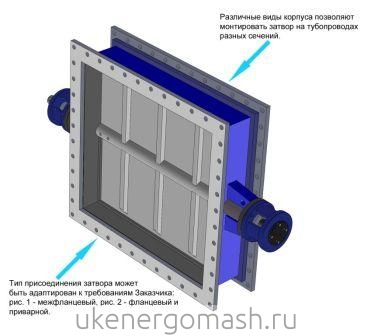

Рис.1 Клапана (затворы) ПГВУ круглые ВА99015МРис.2 Клапана (затворы) ПГВУ прямоугольные ВА99015М
Клапан ПГВУ круглый Клапан прямоугольный ПГВУ ВА99015М



 В исполнении затвор ВА99015 (клапан ПГВУ) с исполнительным механизмом:

- на клапане имеется площадка для установки механизма, а так же в комплект поставки входит набор тяг и рычагов.



 В исполнении затвор ВА99015 (клапан ПГВУ) с электроприводом:

- на клапане имеется фланец для крепления электропривода.



По вопросам подбора затворов, направления тех.документации (чертежей с точными габаритными размерами, 3D моделей и пр.) просим обращаться к специалистам комм.отдела (343) 222-79-77, info@ukenergomash.ru
