Многооборотные электроприводы МЭМ, ПЭМ (Чебоксары)

Многооборотные Электроприводы (МЭМ, ПЭМ)

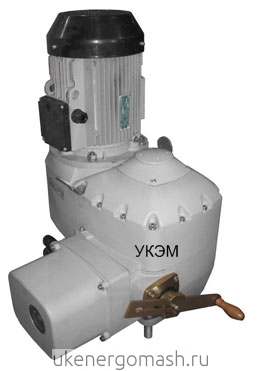

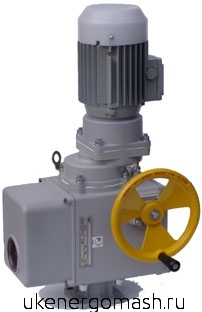

 Электропривод задвижки многооборотный ПЭМ-В ПЭМ-В-11ВТ4 Электропривод задвижки привод ПЭМ-А

Многооборотные электрические исполнительные механизмы МЭМ и приводы ПЭМ предназначены для передачи крутящего момента арматуре при ее повороте на один оборот и более. Механизмы МЭМ и приводы ПЭМ предназначены для приведения в действие запорно-регулирующей арматуры в системах автоматического регулирования технологическими процессами, в соответствии с командными сигналами регулирующих и управляющих устройств.

Варианты исполнения:

  • общепромышленное
  • взрывозащищенное
  • для атомных электростанций (АЭС)

Функции механизмов МЭМ, работающих в системах автоматического регулирования

  • Автоматическое, дистанционное или ручное открытие и закрытие арматуры, останов арматуры в любом промежуточном положении;
  • Автоматическое, дистанционное или ручное открытие и закрытие арматуры;
  • Указание степени открытия (закрытия) арматуры на шкале местного указателя;
  • Позиционирование рабочего органа арматуры в любом промежуточном положении;
  • Формирование дискретного сигнала о промежуточных и конечных положениях рабочего органа арматуры и динамики его перемещения.

Функции приводов ПЭМ, работающих в режиме «Открыть-Закрыть»:

  • Дистанционное или ручное открытие и закрытия арматуры;
  • Дистанционный останов арматуры в любом промежуточном положении;
  • Указание степени открытия (закрытия) арматуры на шкале местного указателя;
  • Выдача сигнала на отключение двигателя при достижении запорным устройством арматуры крайних положений, при достижение заданного крутящего момента на выходном валу привода или при заедании подвижных частей арматуры;
  • Настройка и регулировка величины крутящего момента.

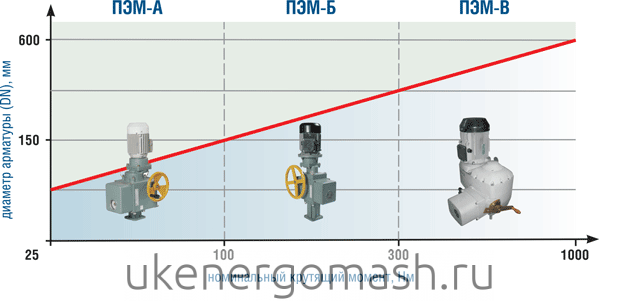

Электрические приводы ПЭМ-А ПЭМ-Б ПЭМ-В

Отличительные особенности:

  • электроприводы обеспечивают выполнение заявленных технических параметров при отклонении питающего напряжения от - 15% до +10% от номинальных значений
  • выбег выходного вала электроприводов не более 15º, что позволяет продлить срок службы управляемой задвижки
  • конструкция концевых и путевых выключателей позволяет осуществлять их настройку однократно при установке на объекте
  • срок службы изделия 15 лет
  • работа в экстремальных условиях: при повышенной температуре, запылëнности, сильной вибрации
  • надежность, простота в обслуживании, ремонтопригодность

Тип электро­
привода

Крутящий момент на выходном валу, Н.м

Номинальное время полного хода вала, с

Номинальное значение полного хода вала, об

Число оборотов выходного вала, max (min). об.

Частота вращения выходного вала, об/мин

Напряжение (частота питания)

МЭМ-100

100

160,400

25,63

-

-

220/380, 230/400, 240/415 В (50 Гц)

ПЭМ-А

25-70; 70-110

-

-

10(1); 45 (10)



380 В (50 Гц)

ПЭМ-Б

100-300

-

-

6(1); 45 (6);
60 (35)

25; 50

380 В (50 Гц)

ПЭМ-В

250-630; 500-1000

-

-

36 (6); 216(36)

24; 48

380 В (50 Гц)

ПЭМ-А-IIBT4

25-70; 70-110

-

-

10(1); 45 (10)

12; 24

380 В (50 Гц)

ПЭМ-Б-IIBT4

100-300

-

-

6(1); 45 (6);
60 (35)

25; 50

380 В (50 Гц)

ПЭМ2-В-IIBT4

250-630; 500-1000

-

-

36 (6); 36(216)

25; 50

380 В (50 Гц)
