Клапаны дроссельные ДХ, ДХО, ДХК, ДП, ДГ

Применение: Клапаны/затворы дроссельные ДХ,ДХО,ДХК,ДП,ДГ применяются для регулирования потока газа/воздуха отводимого либо подаваемого к горелкам промышленных нагревательных и термических печей, обжиговых машинах и других производствах. Клапаны имеют ряд исполнений - ручные (рукоятка), ручные с редуктором,для АСУ ТП -электроприводные ( в комплекте с исполнительным механизмом МЭО, МЭП, либо любым другим электроприводом).

  • Клапан ДХ - дроссельный клапан, для холодных газов и воздуха с температурой до 100°С
  • Клапан ДП - дроссельный клапан для подогретых газов и воздуха с температурой от 200 до 400 °С
  • Клапан ДХО - дроссельный клапан, отсечной, для холодных газов и воздуха с температурой до 100 °С
  • Клапан ДХК - дроссельный клапан с кронштейном (площадкой) для установки исполнительного механизма МЭО для холодных газов и воздуха с температурой до 100 °С
  • Клапан ДГ - дроссельный клапан для горячих газов и воздуха с температурой до 600 °С



 Клапан дроссельный ДХ -  клапан, для холодных газов и воздуха с температурой до 100°С



Допускаемая температура газа или воздуха- до 100С.

Условное давление газа или воздуха:

ДХ-50…ДХ-300 – до 2,5 кгс/см2 (Атм) (увеличение условного давления, возможно, по требованию заказчика)

ДХ-350…ДХ-900 – до 1,0 кгс/см2 (Атм) (увеличение условного давления, возможно, по требованию заказчика)

 Клапан дроссельный ДХ

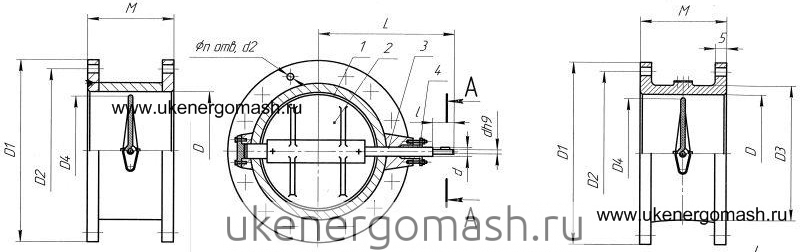

Рис.1 Габаритные размеры дроссельных клапанов ДХ (нажмите на рис. чтобы развернуть чертеж)

Проходное  сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):

типоразмерДХ-50ДХ-70ДХ-80ДХ-100ДХ-125ДХ-150ДХ-200ДХ-250ДХ-300
F, м20,00170,0030,00460,00620,00770,01240,02280,03880,0537
Масса, кг6,127,258,0510,917,7520,7533,338,159,4

типоразмерДХ-350ДХ-400ДХ-450ДХ-500ДХ-600ДХ-700ДХ-750ДХ-800ДХ-900
F, м20,07910,10640,1370,16710,24880,34450,44150,4570,558
Масса, кг69,483,993,9123,1152,1197,2250,3338,2392,1

Фото готовых к отгрузке дроссельных клапанов ДХ:

Клапан дроссельный ДХ ДХО ДГ ДП ДХК Клапан дроссельный ДХ ДХО ДГ ДП ДХК Клапан дроссельный ДХ ДХО ДГ ДП ДХК Клапан дроссельный ДХ ДХО ДГ ДП ДХК
Клапан дроссельный ДХ ДХО ДГ ДП ДХК с МЭОКлапан дроссельный ДХ ДХО ДГ ДП ДХК с МЭО Клапан дроссельный ДХ ДХО ДГ ДП ДХК с МЭО

 Так же, (для АСУ ТП) клапаны дроссельные ДХ поставляются в комплекте с исполнительными механизмами МЭО, МЭОФ, МЭП...



 Клапан дроссельный ДП -  клапан для подогретого газа и воздуха с температурой до +400°С

Техническая характеристика:

Допускаемая температура газа или воздуха- до 400 С.

Условное давление газа или воздуха:

ДП-80…ДП-300 – 2,5 кгс/см2;

ДП-350…ДП-800 – 1,0 кгс/см2.

 Клапан дроссельный ДП

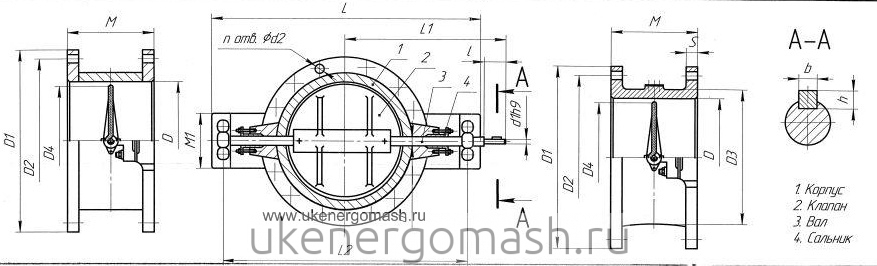

 Рис.2 Габаритные размеры дроссельных клапанов ДП (нажмите на рис. чтобы развернуть чертеж)

Проходное  сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):

Типоразмер ДП-80 ДП-100 ДП-125 ДП-150 ДП-200 ДП-250 ДП-300 ДП-350 ДП-400 ДП-450 ДП-500 ДП-600 ДП-700 ДП-800
F, м20,00460,00590,00770,01240,02280,3880,05370,07910,10640,1370,16710,24820,34450,457
Масса, кг10,521,525,628,343,449,371,381,397,3106,3148,1176,1221,3268,3

 Так же, (для АСУ ТП) клапаны дроссельные ДП поставляются в комплекте с исполнительными механизмами МЭО, МЭОФ, МЭП...

Клапан дроссельный ДП -500 с рукояткой Клапан дроссельный ДП -200 под электропривод Клапан дроссельный ДП-600 с электроприводом




 Клапан дроссельный ДХО -  клапан, отсечной, для холодных газов и воздуха с температурой до 100 °С

Дроссельные клапана ДХО устанавливаются на трубопроводе холодного газа или воздуха.

 Техническая характеристика:

Допускаемая температура газа или воздуха- до 100С.

Условное давление газа или воздуха:

ДХО-100…ДХО-300 – 2,5 кгс/см2;

ДХО-350…ДХО-800 – 1,0 кгс/см2.

 клапан дроссельный ДХО

 Проходное  сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):

типоразмер
ДХО-100ДХО-125ДХО-150ДХО-200ДХО-250ДХО-300ДХО-350ДХО-400ДХО-450ДХО-500ДХО-600ДХО-700ДХО-800ДХО-900
F, м20,00620,00770,01240,02280,03880,05370,07910,10640,1370,16710,24880,34450,4570,558
Масса, кг10,917,7520,7533,338,159,469,483,993,9123,1152,1197,2338,2392,1



 Клапан дроссельный ДХК - дроссельный клапан с кронштейном (площадкой) для установки исполнительного механизма МЭО для холодных газов и воздуха с температурой до 100 °С


Техническая характеристика

Допускаемая температура газа или воздуха - до 100С.

Условное давление газа или воздуха:

ДХК-100…ДХК-300 – 2,5 кгс/см2;

ДХК-350…ДХК-400 – 1,0 кгс/см2.

клапан дроссельный ДХК

 Проходное  сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):

типоразмер
ДХК-100ДХК-125ДХК-150ДХК-200ДХК-250ДХК-300ДХК-350ДХК-400
F, м20,00620,00770,01240,02280,03880,05370,07910,1064
Масса, кг13,22023354162,37691,5





 Клапан дроссельный ДГ - дроссельный клапан для горячих газов и воздуха с температурой до 600 °С


Техническая характеристика

Допускаемая температура газа или воздуха- до 600С.Условное давление газа или воздуха:

Условное давление газа или воздуха

ДГ-125…ДГ-300 – 2,5 кгс/см2;

ДГ-350…ДГ-1050 – 1,0 кгс/см2.

 клапан дроссельный ДГ

 Проходное  сечение «F» клапанов (в квадратных метрах) при полном открытии и вес (в кг):

Типоразмер
ДГ-125ДГ-200ДГ-250ДГ-300ДГ-350ДГ-450ДГ-550ДГ-650ДГ-750ДГ-850ДГ-1050
F, м20,00770,02280,03880,05370,07910,1370,20570,29460,39880,51920,784
Масса, кг50,4577,496,9151,2166,2213,1323368426475600
