Фильтр из нержавеющей стали IS31

 Фильтр из нержавеющей стали IS31

Фильтр из нержавеющей стали IS31

Применение фильтра из нержавеющей стали

- пар, горячая и холодная вода в системах тепло- и водоснабжения

Установка фильтра фланцевого

- установка производится в горизонтальном положении, крышкой вниз

- на паропроводе устанавливается крышкой вбок

- установка в вертикальном положении возможна - при условии, что направление потока  - сверху вниз

Технические характеристики

Максимальное давление

4,0 МПа

Максимальная допустимая температура

200 °С

Присоединение

фланцевое по DIN

Шаг сетки

DN 15-80: 1,0 мм
DN 100-300: 3,0 мм



Спецификация

1. Корпус

Нерж. сталь 1.4408

2. Крышка

Нерж. сталь 1.4408

3. Уплотнение

PTFE

4. Сетка фильтра

Нерж. сталь AISI 304

5. Болт

Нерж. сталь AISI 304

6. Дренажная заглушка

Нерж. сталь 1.4408

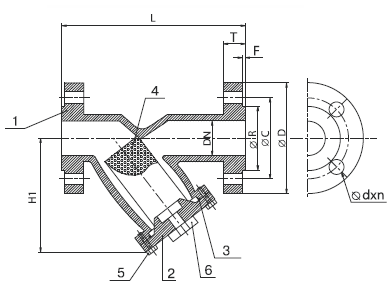

  Спецификация фильтра

 Параметры

DN, (мм)

Размеры, (мм)

Масса, (кг)

D

T

R

F

C

d×n

H1

L

15

95

14

48

2

65

14×4

57

152

3,5

20

105

14

58

2

75

14×4

78

189

5

25

115

18

68

2

85

14×4

98

160

6

40

150

18

88

3

110

18×4

109

200

10

50

165

20

102

3

125

18×4

140

230

15

65

185

22

122

3

145

18×8

180

290

22

80

200

24

138

3

160

18×8

228

310

29

100

235

24

162

3

190

23×8

300

350

35

125

270

26

188

3

220

27×8

300

400

72

150

300

28

218

3

250

27×8

350

480

87

200

375

34

285

3

320

30×12

420

633

145

250

450

38

345

3

385

33×12

498

663

205

300

515

42

410

4

450

33×16

575

772

300



Уважаемые заказчики! Узнать цену на фильтр сетчатый из нержавеющей стали IS31, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
