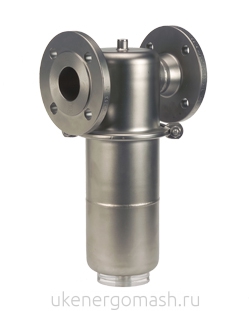

Фильтры Mankenberg SF и FI

Фильтры Mankenberg серии SF и FI

Сетчатые Фильтры типа SF FI

Применение

Сетчатые Фильтры типа SF имеют фильтрующий элемент, который находится перпендикулярно потоку и используются при необходимости минимизировать падение давления на фильтре и при большом количестве твëрдых включений. Фильтры Mankenberg SF применяются для жидкостей, пара и газ при невысокой степени очистки.

При необходимости более тонкой фильтрации следует использовать многослойные полимерные фильтрующие элементы с пористой / волокнистой структурой - фильтры типа FI.Падение давления на фильтрах SF и FI зависит от рабочего давления, расхода и физических свойств среды (для расчëта падения давления просьба обращаться к инженерам Компании УКЭМ).



Технические характеристики фильтров SF

Тех. характеристики

Тип фильтра

SF1.00

SF2.00

SF3.00

SF6.00

Присоединение

резьба G3/8 – 2
фланцы DN15 – 150

фланцы DN25 – 1000

под сварку DN15 – 150

резьба G1/2 – 2
фланцы DN15 – 100

Условное давление

PN 1,6 – 16,0 МПа

PN 0,6 – 4,0 МПа

PN 16,0 – 50,0 МПа

PN 1,6 МПа

Рабочая температура

-10…+400 °C

-10…+200 °C

-10…+550 °C

-60…+130 °C

Размер ячейки сетчатого
фильтрующего элемента

0,25 мм;

0,5 мм;

1,0 мм;

2,5 мм


                                Mankenberg

Спецификация материалов фильтров SF

Спецификация

Тип фильтра

SF1.00

SF2.00

SF3.00

SF6.00

Корпус

Высокопрочный чугун: PN 1,6 МПа,
Углеродистая сталь: PN 2,5 – 16,0 МПа

Углеродистая сталь

Кованая закалëнная сталь

Нержавеющая сталь

Фильтрующий элемент

Нержавеющая сталь

Уплотнение корпуса

Nova Universal®

Нержавеющая сталь

EPDM

Технические характеристики фильтров FI

Тех. характеристики

Тип фильтра

FI1.01

FI6.01

FI6.06

Присоединение

резьба G3/8 – 2
фланцы DN15 – 250

резьба G1/2 – 2
фланцы DN15 – 100

резьба G1/2 – 2
фланцы DN15 – 50

Условное давление

PN 1,6 – 16,0 МПа

PN 1,6 МПа

PN 1,6 МПа

Рабочая температура

-10…+80 °C

-60…+80 °C

-60…+190 °C

Размер пор фильтрующего элемента

0,150 мм; 0,265 мм; 0,370 мм; 0,580 мм

0,005 мм; 0,020 мм; 0,025 мм

Спецификация материалов фильтров FI

Спецификация

Тип фильтра

FI1.01

FI6.01

FI6.06

Корпус

Высокопрочный чугун: PN 1,6 МПа
Углеродистая сталь: PN 2,5 – 16,0 МПа

Нержавеющая сталь

Фильтрующий элемент

Полиэстер

Нержавеющая сталь

Уплотнение корпуса

Nova Universal®

EPDM



Уважаемые заказчики! Узнать цену на фильтр сетчатый Mankenberg серии SF, FI, специальных исполнениях фильтров, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
