Канальный затвор CMO серия CA

Канальный затвор CMO серия CA

Канальный затвор CMO серия CA   Рабочая среда: чистые жидкости / жидкостей с концентрацией взвешенных частиц.
Возможные исполнения: однонаправленный и двунаправленный вариант заслонки.
Уплотнение: Возможно использование различных материалов уплотнений.
Присоединение: Шиберная заслока СМО CA устанавливается на стену с помощью анкерных креплений или бетонированием в стенки канала.
Области применения:
  • предприятия водоподготовки;
  • системы орошения;
  • гидроэлектростанции;
  • трубопроводы;
  • очистные сооружения
Размеры шиберного затвора: От 150 x 150 до 3000 x 3000 (запросу заказчика размеры могут быть увеличены).
Рабочее давление Ру: Максимальное давление зависит от высоты запирающего устройства.
Конструкция затвора также зависит от условий работы и места установки шибера. Герметичность затворов CA соответствует требованиям норматива DIN 19569, класс 5 утечки.



Комплектация канального затвора CA


Компонент

Исполнение

S275JR

Исполнение

AISI304

Исполнение

AISI316

1.  Корпус

S275JR

AISI304

AISI316

2.  Нож

S275JR

AISI304

AISI316

3.  Уплотнение

ЭПДМ

ЭПДМ

ЭПДМ

4.  Фланцевое уплотнение

AISI304

AISI304

AISI316

5. Траверса

S275JR

AISI304

AISI316

6. Стопор

S275JR

AISI304

AISI316

7. Шток

AISI303

AISI303

AISI303

8. Траверса привода

GGG50

GGG50

GGG50

9. Гайка штока

Бронза

Бронза

Бронза

10. Маховик

GGG50

GGG50

GGG50

11. Гайка колпака

Цинк 5.6

Цинк 5.6

Цинк 5.6

12. Колпак

Сталь

Сталь

Сталь

13. Защитная заглушка

Пластмасса

Пластмасса

Пластмасса

14.  Кольцо

A2

A2

A2

15. Стопорная гайка

Сталь

Сталь

Сталь

16. Болт

A2

A2

A2

17. Гайка

A2

A2

A2

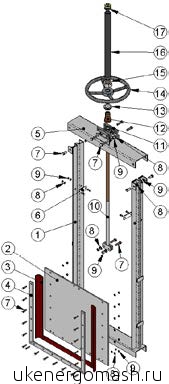

 Канальный затвор CMO серия CA схема



Презентация Шиберные затворы СМО



Техническая информация - Канальный затвор СМО (серия CA) pdf-icon  Техническая информация - Канальный затвор СМО (серия CA)

 Уважаемые заказчики! Узнать цену на шиберные заcлонки CA СМО (прайс-лист), более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел (343) 222-79-77, либо заполнив заявку онлайн...
