Клапан обратный 19с38нж

Клапан обратный 19с38нж

Клапан обратный 19с38нж











Применение: применяется как в горизонтальном, так и в вертикальном (движения среды "снизу-вверх") положении, исключая расположение под углом. Осевое направление движения крышки клапана 19с38нж находится за пределами проходного отверстия. Аналогом 19с38нж является сборно-сварной конструкции 19с53нж (фланцевое исполнение, литая конструкция).



 Рабочая среда:   вода, пар, газ, жидкие нефтепродукты, агрессивные среды

Эскиз 19с38нж                                                                                       Эскиз 19с53нж

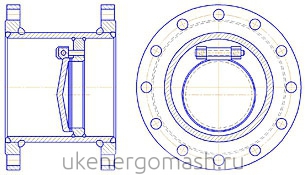

Чертеж клапана обратного 19с38нж

                                Чертеж клапана обратного 19с53нж



Обратный клапан 19с38нж представлен в нескольких вариациях:

  • Климатические исполнения: У, ХЛ и УХЛ (ГОСТ 15150-69)
  • Материальные исполнения (марки стали): Ст.20 (углеродистая сталь), 09Г2С (низколегированная сталь), 12Х18Н10Т (нержавеющая сталь) и др.
  • По типу присоединения к трубопроводу:



Параметр/Вид клапана                                            19С38НЖ (19ЛС38НЖ, 19НЖ38НЖ) ПОД ПРИВАРКУ DY 32-80 MM19С38НЖ (19ЛС38НЖ, 19НЖ38НЖ) ПОД ПРИВАРКУ DY 100-1000 MM 19С38НЖ (19ЛС38НЖ, 19НЖ38НЖ) ФЛАНЦЕВЫЙ DY 32-80 MM 19С38НЖ (19ЛС38НЖ, 19НЖ38НЖ) ФЛАНЦЕВЫЙ DY 100-1000 MM19С38НЖ (19ЛС38НЖ, 19НЖ38НЖ) МЕЖФЛАНЦЕВЫЙ
 Клапан обратный 19с38нжЧертеж клапана 19с38нж 32-80 Клапан обратный 19с38нж Чертеж клапана 19с38нж 100-1000       Клапан обратный 19с38нж фланцевый 32-80Чертеж клапана 19с38нж фланцевого 32-80 Клапан обратный 19с38нж фланцевый 100-1000Чертеж клапана 19с38нж 100-1000 Клапан обратный 19с38нж межфланцевыйЧертеж клапана 19с38нж межфланцевого
 МАТЕРИАЛЫ ДЕТАЛЕЙ ИЗДЕЛИЯ
 Корпус Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*,12Х18Н10Т**
 Упор Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*,12Х18Н10Т**
 Клапан Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*,12Х18Н10Т**
 Наплавка к клапану и упору Ст. 07Х20Н9, 20Х13 Ст. 07Х20Н9, 20Х13 Ст.07Х20Н9, 20Х13 Ст.07Х20Н9, 20Х13 Ст.07Х20Н9,20Х13
 Ухо Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*,12Х18Н10Т**
 Ось Сталь 20Х13 Сталь 20Х13 Сталь 20Х13 Сталь 20Х13 Сталь 20Х13
Фланцы   Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*, 12Х18Н10Т** Ст.20, 09Г2С*,12Х18Н10Т**
 Шпильки   Ст.35, 40Х, 12Х18Н10Т** Ст.35, 40Х, 12Х18Н10Т** Ст.35, 40Х,12Х18Н10Т**
 Гайки   Ст.25, 40Х, 12Х18Н10Т** Ст.25, 40Х, 12Х18Н10Т** Ст.25, 40Х,12Х18Н10Т**
 Прокладка   ПОН-Б, «Графлекс» терморасширенный графит
 НАЗНАЧЕНИЕ
Для установки на трубопроводе в качестве запорного устройства с целью предотвращения обратного потока перекачиваемой среды.
 ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Наименование изделияКлапан обратный поворотный стальной
 Серия КОПс КОПс КОПс КОПс КОПс
 Пример обозначения изделия КОПс 19с38нж  Ду50 Py16 под приварку КОПс 19с38нж  Ду100 Py16 под приварку КОПс 19с38нж  Ду80 Py16 фланцевый КОПс 19с38нж  Ду100 Py16 фланцевый КОПс 19с38нж Ду100 Py16 межфланцевый
 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 Условный проход, Ду 32-80 мм 100-1400 мм 32-80 мм 100-1400 мм 50-1400 мм
 Давление номинальное, Ру6-250 кгс/см²(0,6-25,0 МПа)
 Температура рабочей средыдо 425°С
 Климатическое исполнениепо ГОСТ 15150-69
 Температура окружающей среды от -60°С до +40°С
 Пропуск среды в клапанепо ГОСТ 9544-2005
 Изготовление и поставкаТУ 3742-001-84460066-2008
 Тип присоединения к трубопроводу под приварку под приварку фланцевый фланцевый под приварку
 Шов приварки кольца к корпусуэлектрод УОНИИ 13/55 по ГОСТ 9466-75
 Наплавкаэлектрод ОЗЛ8, УОНИИ 13/НЖ

 ** - Могут использоваться другие марки нержавеющих сталей

* - Могут использоваться другие марки низколегированных сталей
