Клапаны регулирующие КПСР серии 100

Применение:

для установки в системах тепловодоснабжения на холодную и горячую воду или 30% водный раствор этиленгликоля с температурой до 150°С и давлением до 1,6 МПа



 Описание:

 Управление клапанами осуществляется электрическими исполнительными механизмами (ЭИМ) или как их еще называют электроприводами. Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды. Это усилие существенно уменьшается благодаря разгрузке плунжера.

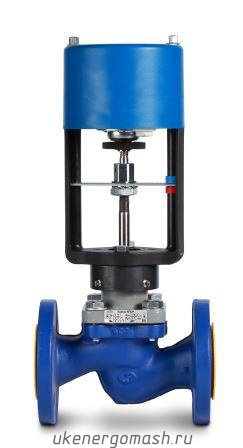

Клапан регулирующий КПСР-100 с электроприводом


Достоинства клапанов КПСР:

  • Простота конструкции
  • Плавное регулирование расхода
  • Упругое уплотнение в затворной паре гарантирует надежное запирание штока
  • Точное выполнение заданной характеристики с момента открытия клапана

 Технические характеристики регулирующего клапана КПСР 100 с электроприводом:

Условный проход DN, мм15253240506580100125150200250**
Пропускная способность Kvy, м3/ч0,160,250,41,62,56,3101016254063100 160250
0,6311,646,3101625324063100125160250360
2,53,2 1016254063100160250 360450
Условное давление Ру, Мпа (Атм)1,6МПа (16Атм)
Температура t, °С  +5 ... +150
Ход штока, мм10202225-3240506080
Присоединение к трубопроводуФланцевое с присоединительными размерами по ГОСТ 12815-80



** - Технические характеристики клапанов определяются согласно опросному листу.



Руководство по эксплуатации на клапан регулирующий КПРС-100

 -Руководство по эксплуатации КЛМЯ.КПРС-005 РЭ КЛАПАН ПРОХОДНОЙ СЕДЕЛЬНЫЙ ЗАПОРНО-РЕГУЛИРУЮЩИЙ С ЭЛЕКТРОПРИВОДОМ Regada,Belimo Серия 100

- скачать (Pdf. 1,42 Mb)...



Получить цену на регулирующий клапан, а так же получить любые ответы на технические вопросы, включая модели клапанов в 3D (3Д), можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77



Скачайте подробный каталог с тех.описаниями на регуляторы РА и клапны КПСР, КССР:

Каталог клапаны регулирующие, регуляторы давления - Скачать каталог "Регулирующая арматура" (Клапаны КПСР, КССР и Регуляторы РА) в формате Pdf (каталог8Mb) ...
Каталог клапаны регулирующие, регуляторы давления - Скачать каталог "Регулирующая арматура" (Клапаны КПСР, КССР и Регуляторы РА) архивом ZIP (каталог6.4Mb) ...
