Балансировочные клапаны VIR 9505

Балансировочные клапаны VIR 9505

Балансировочные клапаны VIR 9505

Применение статического клапана VIR 9505

  • гидравлическая балансировка,
  • регулирование и ограничение расхода теплоносителя в системах отопления,
  • холодоснабжение и кондиционирование

Рабочая среда: вода, водный раствор этиленгликоля (концентрация не более 40 %)

Технические характеристики клапанов


Номинальный диаметр, DN

15-50 мм

Номинальное давление, PN

2,5 МПа

Температура рабочей среды

- 10 °С ... +100 °С (до 2,5 МПа)
+100 °С... +130 °С (до 2,02 МПа)

Присоединение

муфтовое*

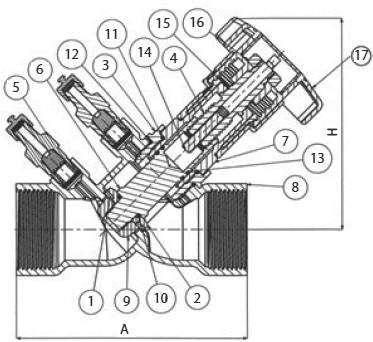

Технические характеристики балансировочного клапана


Спецификация


1. Прокладка конуса

фторопласт (P.T.F.E)



2. Диск

латунь CW602N EN 12165(DZR)

только для DN 1¼, 1½, 2

3. Соединение

латунь CW602N EN 12165(DZR)

только для DN 1¼, 1½, 2

4. Шток

латунь CW602N EN 12165(DZR)



5. Ниппель

латунь CW602N EN 12165(DZR)



6. Диск

латунь CW602N EN 12165(DZR)



7. Крышка

латунь CW602N EN 12165(DZR)



8. Корпус

бронза BS 1400 LG2



9. Балансировочный конус

латунь CW602N EN 12165(DZR)



10. Кольцевая прокладка

EPDM PEROX

только для DN 1¼, 1½, 2

11. Кольцевая прокладка

EPDM PEROX



12. Кольцевая прокладка

EPDM PEROX

только для DN 1¼, 1½, 2

13. Кольцевая прокладка

EPDM PEROX



14. Винт

сталь



15. Винт

сталь



16. Гайка

оцинкованная сталь



17. Рукоятка

abs пластик синего цвета





Параметры клапанов

DN, (мм)

D

Kvs, (м3/ч)

Диапазон расхода, (л/с)

A, (мм)

H, (мм)

Масса, (кг)

15

½"

2,6

0,062-0,148

90

90

0,505

20

¾"

4,3

0,138-0,325

102

90

0,565

25

1"

6,6

0,258-0,603

110

90

0,705

32

1¼"

14,5

0,54-1,25

121

116

1,005

40

1½"

22,5

0,81-1,88

142

116

1,355

50

2"

33,1

1,52-3,51

161

116

1,925

*Трубная цилиндрическая резьба G ISO 228/1 (ГОСТ 6351-81)

Настройка клапана

Для настройки используется вращающаяся рукоятка и два смотровых окна:

а – десятые части оборота (10 делений),
b – полные обороты (4 деления).

Блокировка настроечной позиции клапана:

1.     извлечь защитную крышку (в центре рукоятки);

2.     установить расход и вставить отверточный ключ в гнездо (повернуть по часовой стрелке до упора);

3.     установить защитную крышку;

4.     в настроечной позиции клапан можно опломбировать проволочной пломбой.

 Настройка клапана
