Клапаны регулирующие 25ч37нж, 25ч38нж

Клапаны 25ч37нж, 25ч38нж

клапан регулирующий 25ч37нж, 25ч38нжПрименение

Регулирующие клапаны 25ч37нж, 25ч38нж используются для автоматического регулирования технологических процессов. Применяются на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства . Клапаны 25ч37нж и 25ч38нж содержат 2 седла, что гарантирует стабильную и надежную работу при регулировании потока среды.


Код ОКП

  372250

Изготовление и поставка по ТУ

3722-002-22294686-2007

Сертификат соответствия

требованиям ТР о безопасности машин и оборудования №С-RU.МП07.В.00009

Разрешение на применение

 №РРС 00-31052

Гарантии

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 10 лет.
Наработка на отказ – 10000 часов.

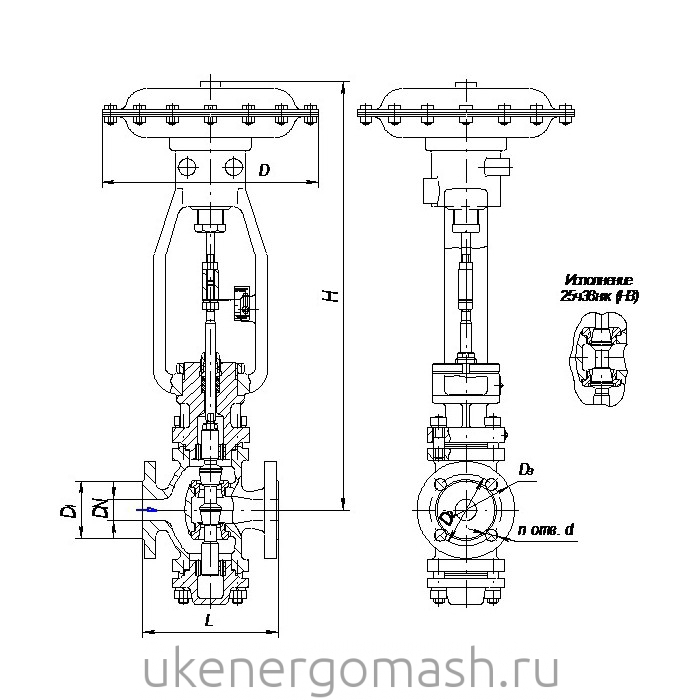

Структура условного обозначенияСхема клапана 25ч37нж, 25ч38нж

Номинальное давление (PN, кгс/см2)

Диаметр условного прохода (DN, мм)

Условная пропускная способность (Кvy, м3/ч)

Тип привода (при необходимости указать дополнительное оснащение)

Пропускная характеристика (Л - линейная, Р-равнопроцентная).

Принцип действия

Управление клапаном осуществляется МИМ в соответствии со входным пневматическим сигналом (командным давлением воздуха), подающимся из питающей сети или через позиционер.

Клапан НО (нормально открытый): при прекращении действия сигнала, создающего перестановочное усилие, автоматически открывается под действием усилия пружины.

Клапан типа НЗ (нормально закрытый) – автоматически закрывается.

Материалы деталей

Наименование детали

Марка материала

Корпус, крышка

СЧ20 ГОСТ1412

Плунжер, седло

Сталь 20Х13 ГОСТ5632

Уплотнение в затворе

«металл по металлу»

Уплотнение сальника

Графлекс



Размеры

DN

D1

D2

D3

L

n

d

D

H

H1

min

max

25

68

85

115

160

4

14

260

510

595

625

40

88

110

145

200

18

320

600

690

710

50

102

125

160

230

620

710

730

80

133

160

195

310

382

835

995

1045

Технические характеристики

Номенклатурное название

25ч37нж, 25ч38нж

Диаметр номинальный DN, мм

25

40

50

80

Давление номинальное PN, МПа (кгс/см2)

1,6 (16)

Пропускная характеристика

линейная, равнопроцентная

Рабочий ход плунжера, мм

16

25

40

Условная пропускная способность Кvy, м3

3,2
4,0
6,3
8
10
12,5
16

10
16
25
40

16
25
40
63

40
63
100
160

Допустимый перепад давлений ΔР, МПа (кгс/см2)

1,5 (15)

Относительная протечка в затворе, % от Кvy

0,05 при ΔРисп = 0,4МПа (4кгс/см2)

Условное давление управляющего воздуха, МПа (кгс/см2)

0,25 (2,5)

Рабочая среда

Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Температура рабочей среды Т, oС

от минус 15 до 300

Температура окружающей среды, oС

от минус 15 до 50

Присоединительные размеры и размеры уплотнительных поверхностей

исполнение 1 ряд 2 по ГОСТ12815

Тип МИМ

МИМ 200

МИМ 250

МИМ 320

Масса клапана, кг

24

40

45

70



Уважаемые заказчики! Узнать цену на регулирующие клапаны 25ч37нж, 25ч38нж, а также получить любые ответы на технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
