Поплавковый конденсатоотводчик Mankenberg КА 2

Поплавковый конденсатоотводчик Mankenberg КА 2

Поплавковый конденсатоотводчик Mankenberg КА 2                                           Поплавковые конденсатоотводчики Mankenberg КА 2 малой производительности для пара и газов. Рабочая температура: до 190 °С. Применяются для автоматического удаления конденсата, воздуха и других неконденсирующихся газов, при этом без потерь пара. В случае изменения давления конденсатоотводчик стабильно работает. Подходит для различных систем: от агрессивных рабочих сред до пищевой промышленности. Материал - нержавеющая сталь с высокой коррозионной стойкостью. Mankenberg прост в монтаже и обслуживании. Клапан с мягким уплотнением.



Технические характеристики

Присоединение

резьба 3/4x1/2А

Условное давление

PN 1,6 МПа

Рабочее давление

0-1,2 МПа (3 диапазона)

Рабочая температура

190 °C





Спецификация

1. Корпус

Нерж. сталь 1.4404

2. Крышка

Нерж.сталь СrNiMo

3. Седло

Нерж.сталь СrNiMo

4. Поплавок

Нерж. сталь 1.4404

5. Уплотнение седла

FFKM

6. Кламп

Нерж. сталь 1.4571

7. Уплотнение корпуса

TFE/P 70

8. Хомут

Нерж. сталь 1.4404

9. Болт

Нерж. сталь А4

10. Гайка

Нерж. сталь А4

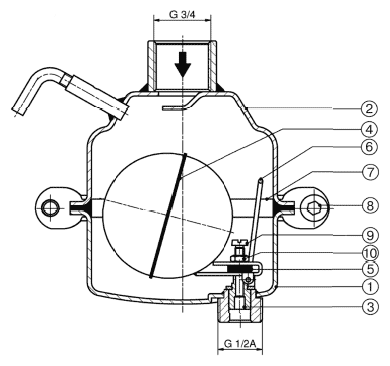

             конденсатоотводчик Mankenberg КА 2 схема



Расход, (кг/ч)

Перепад давления, (МПа)

Диапазон рабочих давлений, (МПа)

0-0,2

0-0,6

0-1,2

0,01

70

19

6

0,02

100

28

9

0,05

160

40

12

0,1

230

70

18

0,2

350

110

27

0,4

-

160

46

0,6

-

200

50

0,8

-

-

60

1,0

-

-

70

1,2

-

-

75

Габаритные размеры, (мм)


Размеры, (мм)

Вход – внутренняя резьба 3/4,
выход – внешняя резьба 1/2А

Масса, (кг)

A

27

0,85

B

135

D

140

   Габаритные размеры КА2

Стандартная комплектация конденсатоотводчика Mankenberg КА 2

  • Быстросъемное крепление корпуса
  • Встроенный воздухоотводчик (по запросу заказчика поставляется без воздухоотводчика)

Опционально

  • Разные материалы уплотнений в зависимости от рабочей среды
  • Штуцер на крышке для присоединения газовой трубки
  • Возможны специальные исполнения по запросу заказчика

Пример маркировки конденсатоотводчика Mankenberg КА 2

KA2 3/4 *16ST -2KV
