Поплавковый конденсатоотводчик Mankenberg КА 2X

Поплавковый конденсатоотводчик Mankenberg КА 2X

Поплавковый конденсатоотводчик Mankenberg КА 2X  Поплавковые конденсатоотводчики Mankenberg: КА 2для пара. Применяются для автоматического удаления конденсата, воздуха и других неконденсирующихся газов, при этом без потерь пара.  Температура рабочей среды: до 190 °С В случае изменения давления конденсатоотводчик стабильно работает. Подходит для различных систем: от агрессивных рабочих сред до пищевой промышленности. Материал - нержавеющая сталь с высокой коррозионной стойкостью. Mankenberg прост в монтаже и обслуживании. Клапан с металлическим уплотнением.

Технические характеристики

Присоединение

резьба/резьба, фланец/резьба 1x3/4A, 25x3/4A

Условное давление

PN 1,6 МПа

Рабочее давление

0-1,3 МПа

Рабочая температура

190 °C



Спецификация

1. Корпус

Нерж. сталь 1.4404

2. Крышка

Нерж. сталь 1.4404

3. Направлющая седла

Нерж.сталь 1.4571

4. Седло

Нерж.сталь СrNiMo

5. Клапан

Нерж.сталь СrNiMo

6. Рычажно-поплавковый механизм

Нерж. сталь 1.4404/ 1.4571

7. Уплотнение

TFE/P 70

8. Кламп

Нерж. сталь 1.4571

9. Рычаг

Нерж. сталь 1.4571

10. Хомут

Нерж. сталь 1.4404

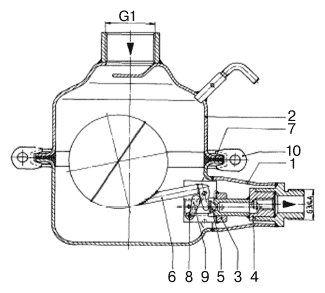

     Конденсатоотводчик Mankenberg КА 2X схема



Расход, (кг/ч)

Перепад давления, (МПа)

0,01

0,02

0,05

0,1

0,2

0,4

0,6

0,8

1,0

1,2

1,3

220

320

710

980

1200

1200

1200

1200

1180

1030

950

Размеры, (мм)

Размер, (мм)

Вход – внутренняя резьба 1",
выход – внешняя резьба 3/4А

Вход – фланцы DN25,
выход – внешняя резьба 3/4А

А

140

140

В

145

160

С

40

40

D

200

200

Масса, (кг)

2,6

3,5



Mankenberg КА 2X

G 1 x 3/4A



 Mankenberg КА 2X

G 25 x 3/4A



Стандартная комплектация конденсатоотводчика Mankenberg КА 2X

  • Материал элементов - нержавеющая сталь
  • Быстросъемное крепление корпуса
  • Встроенный воздухоотводчик (по запросу заказчика поставляется без воздухоотводчика)

Опционально

  • Разные материалы уплотнений в зависимости от рабочей среды
  • Штуцер на крышке для присоединения газовой трубки
  • Возможны специальные исполнения по запросу заказчика

Пример маркировки конденсатоотводчика Mankenberg КА 2X

KA2X 25 *16ST -13YV
