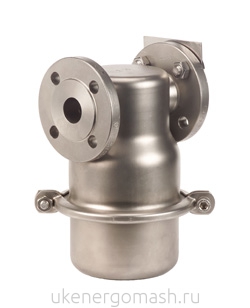

Поплавковый конденсатоотводчик Mankenberg КА 3

Поплавковый конденсатоотводчик Mankenberg КА 3

 Поплавковый конденсатоотводчик Mankenberg КА 3

Поплавковый конденсатоотводчик Mankenberg КА 3 для пара и газов. Применяются для автоматического удаления конденсата, воздуха и других неконденсирующихся газов, при этом без потерь пара.  Температура рабочей среды: до 190 °С. Подходит для различных систем: от агрессивных рабочих сред до пищевой промышленности. Материал - нержавеющая сталь с высокой коррозионной стойкостью.

Mankenberg КА3 в стандартном исполнении оснащен термостатическим воздушным клапаном. Для воздушных и газовых систем возможно исполнение без воздушного клапана, со штуцером G½ на крышке для присоединения газовой трубки. Также возможны исполнения с полировкой всех деталей до Ra 0,2 мкм.

Технические характеристики

Присоединение

фланцы DN15 – 25
резьба G½ – 1

Условное давление

PN 1,6 МПа

Рабочее давление

0-1,2 МПа (3 диапазона)

Рабочая температура

-10…+190 °C



Спецификация


1. Крышка

Нерж. сталь 1.4404

2. Корпус

Нерж. сталь 1.4404

4. Поплавок

Нерж. сталь 1.4404

5. Рычаг

Нерж.сталь CrNiMo

6. Уплотнение корпуса

TFE/P 70

8. Ось

Нерж.сталь А4

10. Хомут

Нерж. сталь 1.4404

12. Термостатическая капсула

Нерж.сталь 2.4610

13. Уплотнение

NOVA-UNI

14. Седло термостатической капсулы

Нерж. сталь 1.4404

15. Кламп

Нерж. сталь 1.4404

  Схема конденсатоотводчик Mankenberg КА 3



Расход, (кг/ч)

Перепад давления, (МПа)

Диапазон рабочих давлений, (МПа)

0-0,2

0-0,4

0-1,2

0,01

300

205

100

0,02

510

290

140

0,05

900

462

220

0,1

1300

655

315

0,2

2000

925

445

0,3

-

1130

545

0,4

-

1300

630

0,6

-

-

805

0,8

-

-

940

1

-

-

1080

1,2

-

-

1180

Расход для холодной воды (вторичное вскипание конденсата не учтено)

Габаритные размеры, (мм)


Размеры, (мм)

Резьба

Фланцы

G1

15

20

25

A

160

160

160

160

160

160

B

35

35

35

35

35

35

C

190

190

190

190

190

190

D

200

200

200

200

200

200

             Схема конденсатоотводчик Mankenberg КА 3



Масса, (кг)



Резьба

Фланцы

G1

15

20

25

Масса, (кг)

2,6

2,6

2,6

4

4,6

5

Стандартная комплектация

  • Быстросъемное крепление корпуса
  • Встроенный термостатический воздухоотводчик

Опции

  • Различные материалы уплотнений в зависимости от среды
  • Штуцер G½ на крышке для присоединения газовой трубки
  • Полировка до Ra 0,2 мкм
  • Специальное исполнение по запросу заказчика

Пример маркировки Mankenberg КА 3

KA3 15 *16ST -12YV
