Механизмы МЭП (сервомеханизм)

Прямоходные приводы (исполнительные механизмы) МЭП

Исполнительные механизмы электрические прямоходные МЭП предназначены для обеспечения поступательного перемещения элементов машин, механизмов, конструкций.

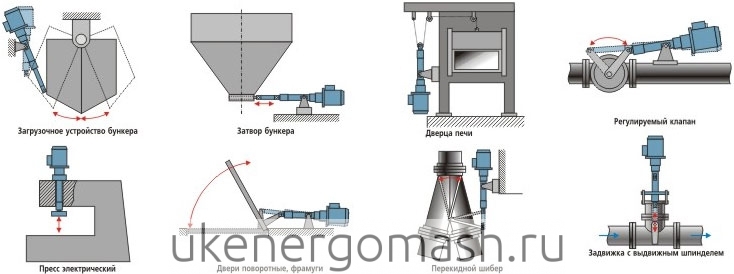

Объекты применения исполнительных механизмов электрических прямоходных МЭП

Трубопроводная арматура (шибера, клапаны, задвижки и др.); ворота распашные (привод распашных ворот), раздвижные, подъëмные; дозаторы, электрические прессы, пробойники и многое другое. МЭП могут применяться в различных отраслях промышленности вместо пневмо - и гидроцилиндров.



применение МЭП

смотреть фото применения механизмов МЭП с конкретных объектов...

Достоинства исполнительных механизмов электрических прямоходных МЭП

Хорошие массогабаритные показатели
так, исполнительный механизм МЭП с номинальным усилием 5 кН имеет массу всего 27 кг, это облегчает монтаж и обслуживание МЭП на объекте и позволяет во многих случаях обойтись без грузоподъемных механизмов.
Широкие компоновочные возможности
- рабочее положение исполнительного механизма МЭП в пространстве может быть любым;
- возможность шарнирной установки исполнительных механизмов МЭП на основании с шарнирным закреплением конца штока на рабочем органе позволяет реализовать как прямолинейное, так и криволинейное перемещение рабочего органа.
Удобство наладки
возможность и удобство настройки зоны рабочих перемещений штока исполнительных механизмов МЭП.
Экономичность применения исполнительных механизмов МЭП
Применение исполнительных механизмов электрических прямоходных МЭП вместо пневмоцилиндров в целом ряде производств позволяет снизить эксплуатационные расходы, а так же исключить затраты на применение компрессорных станций, подготовку воздуха и т.д.

Состав исполнительных механизмов электрических прямоходных МЭП

  • Трехфазный асинхронный электродвигатель *
  • Винтовая передача
  • Редуктор
  • Узел ручного привода
  • Блок концевых выключателей
  • Датчик положения с унифицированным токовым выходом **

* за исключением отдельных типоразмеров МЭП
** наличие этого узла согласуется дополнительно

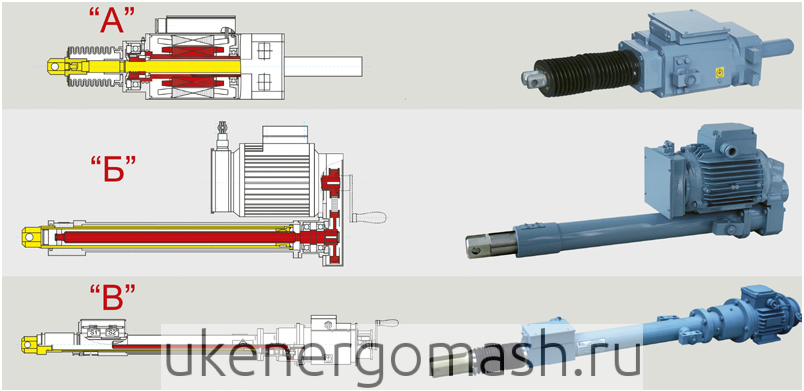

Основные конструктивные исполнения механизмов электрических прямоходных МЭП

механизм, привод МЭП, 41МЭП, электропривод МЭП

Принцип действия исполнительных механизмов электрических прямоходных МЭП

В МЭП исполнения "А" при подаче прямого напряжения на электродвигатель ротор электродвигателя и скрепленная с ним через редуктор гайка винтовой передачи приходят во вращение, при этом винт, закрепленный своим концом на рабочем органе, совершает поступательное движение. Блок радиально-упорных подшипников воспринимает возникающие осевые усилия.

В МЭП исполнения «Б» при подаче напряжения на электродвигатель ротор электродвигателя через редуктор или зубчато-ременную передачу приводит во вращение винт винтовой пары. При этом гайка вместе со штоком, в котором она установлена, движется поступательно, перемещая рабочий орган.

В МЭП исполнения "В" ротор электродвигателя через редуктор приводит во вращение винт винтовой пары. При этом гайка вместе со штоком, в котором она установлена, движется поступательно, перемещая рабочий орган.

Для ограничении хода штока МЭП используются концевые выключатели. Настройка концевых выключателей позволяет уменьшить рабочий ход на 80 мм от номинального значения рабочего хода с каждой стороны (минимальное и максимальное положения штока).

Ручной привод позволяет при отсутствии электропитания перемещать рабочий орган вручную поворотом рукоятки. При работе электродвигателя рукоятка ручного привода неподвижна. Предусмотрена защита от внезапной подачи напряжения на электродвигатель в режиме работы ручным приводом.

Выводы от электродвигателя, концевых выключателей и датчика положения подключены к клеммникам или штепсельным разъемам, расположенным в коробке выводов. На внутренней стороне крышки коробки выводов закреплена пластина со схемой внутренних соединений всех элементов МЭП.

Для защиты винтовой передачи от внешних воздействий в механизмах исполнения "А" используются резиновые гофры, в МЭП исполнениях "Б" и "В" сальники. Механические упоры ограничивают перемещение штока МЭП при его втягивании или выдвижении.

Датчик положения формирует токовый сигнал, пропорциональный перемещению штока исполнительного механизма. Этот сигнал может быть использован как для индикации, так и для замыкания обратной связи в системе автоматического регулирования.







Табл. Основные типы МЭП



Обозначение

Усилие, кН

Скорость,мм/с

Рабочий ход, мм

Масса,кг

Механизм исполнительный прямоходный 7МЭП-2,5/24-400

2.5

24

400

28

Механизм исполнительный прямоходный 7МЭП-2,5/40-400

40

Механизм исполнительный прямоходный 7МЭП-2.5/60-400

60

Механизм исполнительный прямоходный 2МЭП-5/24-400

5

24

400

35

Механизм исполнительный прямоходный 2МЭП-5/40-400

40

Механизм исполнительный прямоходный 2МЭП-5/60-400

60

Механизм исполнительный прямоходный 30МЭП-2,5/40-400

2.5

40

400

27

Механизм исполнительный прямоходный 30МЭП-5/22-400

5

22

Механизм исполнительный прямоходный 30МЭП-5/30-400

30

Механизм исполнительный прямоходный 30МЭП-5/40-400

40

Механизм исполнительный прямоходный 30МЭП-5/60-400

60

Механизм исполнительный прямоходный 21МЭП-5/24-400

5

24

400

28

Механизм исполнительный прямоходный 21МЭП-5/40-400

40

Механизм исполнительный прямоходный 35МЭП-5/76-550

·

76

550

35

Механизм исполнительный прямоходный 31МЭП-15/80-310

15

80

310

32

Механизм исполнительный прямоходный 34МЭП-15/30-600

15

30

600

38

Механизм исполнительный прямоходный 34МЭП-15/50-600

50

Механизм исполнительный прямоходный 41МЭП-15/80-600

15

80

600

38

Механизм исполнительный прямоходный 41МЭП-20/60-400

20

60

400

35

Механизм исполнительный прямоходный 46МЭП-50/80-700

50

80

700

120

Механизм исполнительный прямоходный 9МЭП-12/1,5-54

12

1.5

54

39

Механизм исполнительный прямоходный 10МЭП-140/1.5-130

140

1.5

130

105

Механизм исполнительный прямоходный 29МЭП-0.4/1.5-100

0.4

1.5

100

7.5

Механизм исполнительный прямоходный 29МЭП-0,7/1,5-250

0.7

250

8.5

Механизм исполнительный прямоходный 40МЭП-5.5/3-100

5.5

3

100

11

Механизм исполнительный прямоходный 37МЭП-20/1-200

20

1

200

16

Механизм исполнительный прямоходный 26МЭП-1,6/2-300

1.6

2

300

10

Механизм исполнительный прямоходный 44МЭП-1,6/12-300

1.6

12

300

10

Механизм исполнительный прямоходный 44МЭП-1,6/30-300

30

Механизм исполнительный прямоходный 36МЭП-2.5/16-400

2.5

16

400

29

Механизм исполнительный прямоходный 36МЭП-2,5/40-400

40

Механизм исполнительный прямоходный 36МЭП-5/3-400

5

3

25

Механизм исполнительный прямоходный 36МЭП-5/8-400

8

Механизм исполнительный прямоходный 36МЭП-5/12-400

12

29

Механизм исполнительный прямоходный 36МЭП-5/16-400

16

Механизм исполнительный прямоходный 8МЭП-5/12-400

5

12

400

38

Механизм исполнительный прямоходный 8МЭП-5/16-400

16

Механизм исполнительный прямоходный 36МЭП-15/3-500

15

3

500

30

Механизм исполнительный прямоходный 36МЭП-15/8-500

8

Механизм исполнительный прямоходный 36МЭП-20/3-700

20

3

700

40

Механизм исполнительный прямоходный 36МЭП-20/8-700

8

Механизм исполнительный прямоходный 20МЭП-2,5/60-400

2.5

60

400

28

Сибирь-мехатроника новый каталог по исполнительным прямоходным механизмам МЭПСкачать... (Подробный каталог "Механизмы МЭП" 2011г.· 4,3Mb)

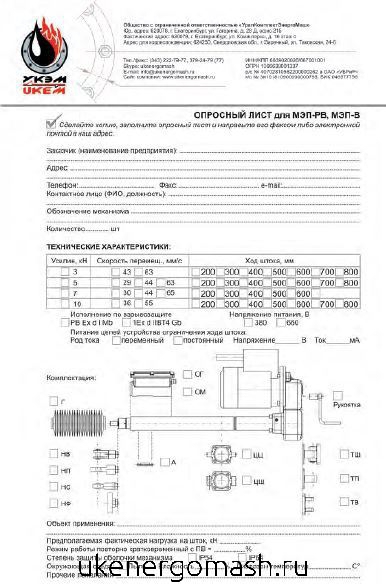

Опросный лист МЭПСкачать... (Опросный лист "Механизмы МЭП")
 Примеры готовых к отгрузке исполнительных механизмов МЭП:
Механизм исполнительный прямоходный МЭП Механизм исполнительный прямоходный МЭП Механизм исполнительный сервомеханизм МЭП Сервомеханизмы Сервомеханизмы сервомехСервомеханизм
