Многооборотные электроприводы "ГЗ электропривод" (тип А,Б,В,Г,Д)

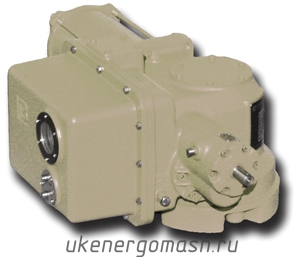

Многооборотные электроприводы (ГЗ-электропривод)

Многооборотные электроприводы Многооборотные электроприводы ГЗ (пр-ва "ГЗ-электропривод") предназначены для широкого диапазона многооборотной арматуры. Они обеспечивают надежное позиционное управление любыми видами запорной арматуры и другим подобным оборудованием, с крутящим моментом от 50 до 5000 Нм. В сочетании с дополнительным редуктором можно увеличить крутящий момент до 80000 Нм, например, для затворов или шаровых кранов больших диаметров.





Характеристики:

  • Электроприводы ГЗ имеют широкий диапазон крутящего момента от 50 Нм до 5000 Нм и пять базовых типоразмеров для различной арматуры.
  • Электроприводы ГЗ могут выпускаться во взрывобезопасном исполнении по стандарту ExdIIBT4.
  • Электроприводы ГЗ ( в т.ч. взрывобезопасные) со степенью защиты IP65 способны обеспечить полную защиту от пыли и влаги. По отдельному заказу возможно изготовление корпусов со степенью защиты IP67, IP68.
  • Для приводов ГЗ-А,Б переход из ручного режима в режим работ от электродвигателя осуществляется полуавтоматически. Для моделей ГЗ-В,Г,Д смена режимов происходит автоматически.

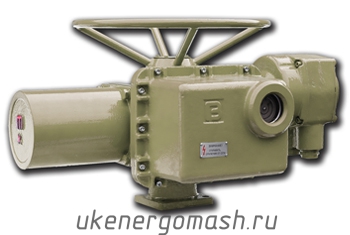

Многооборотные взрывозащищенные электроприводы (ГЗ-электропривод)

Электроприводы взрывозащищенные с маркировкой взрывозащиты 1ЕхdIIBТ4 многооборотные типа ГЗ-ВА, ВБ, ВВ, ВГ, ВД с двухсторонней муфтой ограничения крутящего момента (тип присоединения к арматуре - по ОСТ 26-07-763-73), применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности.
Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах класса IIВ по ГОСТ Р 51330.0-99 в помещениях, на открытом воздухе под навесом, в соответствии с ПУЭ гл. 7.3 для оборудования с маркировкой врывозащиты 1ExdIIВТ4.

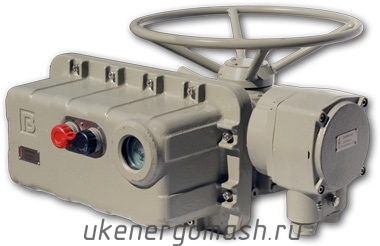

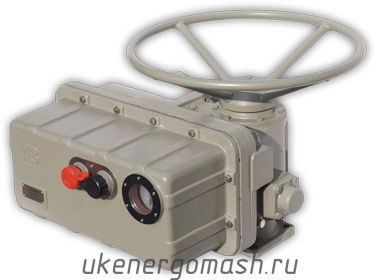

Многооборотные интегрированные электроприводы (ГЗ-электропривод)

Многооборотные интегрированные электроприводы созданы на основе базовых моделей многооборотных электроприводов серии ГЗ. Они предназначены для применения в проектах, где управление электроприводом осуществляется от АСУ ТП средствами управляющего сигнала (4~20мА) и телеметрией электропривода (два концевых выключателя, два муфтовых выключателя и выходной сигнал 4~20мА по положении затвора арматуры пропорционально открытию).

Корпус интегрированного электропривода выполнен по IP65, что позволяет защитить реверсивные магнитные пускатели и тепловую защиту, расположенные внутри электропривода. Благодаря внутреннему расположению этих элементов, нет необходимости применять шкафы управления, что сокращает общее количество коммутационных сетей и улучшает эксплуатационные характеристики системы.

Установленный в интегрированном электроприводе электронный программируемый контроллер (ЭПК) позволяет использовать электропривод в режиме автоматического регулирования, основываясь на изменяемых показаниях одного датчика (давления, температуры или потока) с настраиваемым токовым сигналом 4~20мА.

При помощи ЭПК можно быстро и корректно настроить электропривод по заданным концевым точкам, способу выполнения операций, входному управляющему сигналу, точности выполнения операций в процентах, а также по времени задержки включения электродвигателя при смене управляющих команд (“Открыть” / “Закрыть”).

Система самотестирования ЭПК позволяет запрограммировать автоматическое выполнение одного из видов операций по позиционированию затвора арматуры при пропадании или уменьшении величины управляющего сигнала. Настройки ЭПК и электропривода в целом сохраняются независимо от способа управления, а также в случае аварийного отключения электропитания.

 Скачайте:

Технический каталог ГЗ-электропривод 2016

Таблицы подбора электроприводовдля арматуры

 Технические описания электроприводов ГЗ:
 Каталог ГЗ-электропривод 2014г Таблицы подбора электроприводов ГЗ для задвижек,затворов,кранов шаровых и прочей арматуры различных производителей

 Руководства по эксплуатации:

















Основные типоразмеры электроприводов ГЗ многооборотных:

 Многооборотные электроприводы Многооборотные взрывозащищенные электроприводыСтруктура обозначений электропривода ГЗ
ГЗ-А70/24ГЗ-ВА.100/24
ГЗ-А100/24ГЗ-ВА.150/24
ГЗ-А150/24ГЗ-ВБ.200/24
ГЗ-Б200/24ГЗ-ВБ.200/36
ГЗ-Б200/36ГЗ-ВБ.300/24
ГЗ-Б300/24ГЗ-ВБ.300/36
ГЗ-Б300/36ГЗ-ВВ.600/24
ГЗ-В600/24ГЗ-ВВ.600/36
ГЗ-В600/36ГЗ-ВВ.900/24
ГЗ-В900/24ГЗ-ВВ.900/36
ГЗ-Г2500/24ГЗ-ВГ.2500/24
ГЗ-Д5000/12ГЗ-ВГ.2500/36
 ГЗ-ВД.5000/12





















Установка и настройка приводов арматуры ГЗ
Электропривод ГЗ А 70


 Подготовка Настройка моментной муфты



 Настройка ограничителя

хода выходного вала







Подключение кабелей

электропитания/управления/индикации

к кламмам электропривода

Установка привода ГЗ

Установка индикаторов

положения затвора




Электропривод ГЗ А 100


 Подготовка  Настройка моментной муфты



 Настройка ограничителя

хода выходного вала




Подключение кабелей

электропитания/управления/индикации

к кламмам электропривода

 Установка привода ГЗ

Установка индикаторов

положения затвора
