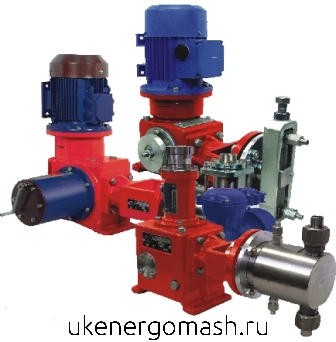

Дозировочные насосы НД

Дозировочные насосы НД

Дозировочные насосы НД

Дозировочные плунжерные электронасосы применяются для напорного дозирования нейтральных и агрессивных жидкостей, эмульсий, суспензий.



Установка насосов НД:

  • необходимо обеспечить положительный перепад давления между выходом и входом в насос не менее 0,5 кгс/см2
  • только в горизонтальном положении
  • абсолютное давление на входе в насос должно превышать давление насыщенных паров дозируемой среды при рабочей температуре на 0,6 - 0,7 кгс/см2
  • гарантийный срок службы - 18 месяцев со дня ввода агрегата в эксплуатацию, но не более 24 месяцев со дня изготовления



Дозировочные насосы каталог Скачать Каталог УКЭМ "Дозировочные насосы Ареопаг"

Дозировочные насосы каталог  Скачать Каталог УКЭМ "Дозирующие насосные агрегаты Ареопаг"



Подача,

л/ч

Давление,

кгс/см2

Мощность,

кВт

   Регулирование подачи

НД

 НД...Р

 НД...Э

0,4-400

2,5-400

0,25

АР30

АР40.1

АР40.2

АР50.1.

Общепромышленное исполнение

4-300

6-400

0,37

АР50.3.

Взрывозащищенное исполнение

10-1250

4- 400

0,55

АР33

АР43







АР51.2 и АР52.2

16-2000

4- 400

1,1

10-3200

1- 400

0,55

АР31

АР41.4

16-6400

1- 400

1,1

25-3200

4- 400

1,5

40-5000

4- 400

2,2

63-6000

4- 400

3,0

100-7600

4- 400

4,0

160-6400

8-630

5,5

АР34

АР44



100-7600

8-630

7,5



Дозируемые жидкости электронасоса НД:

  - кинематическая вязкость, м2/с  (Ст).............................................................3,5х10-7...8х10-4 (0,0035...8)

  - плотность, не более, кг/м3..........................................................................2000

  - водородный показатель, рН.........................................................................0...14

  - температура, К (°С).....................................................................................243...473 (-30...+200)

  - концентрация твëрдой неабразивной фазы по массе, не более, %.................10

  - плотность твëрдой неабразивной фазы, не более, кг/м3.................................2300

  - величина зерна твëрдой неабразивной фазы в % от диаметра условного прохода всасывающего патрубка агрегата, не более...............................................................................................1

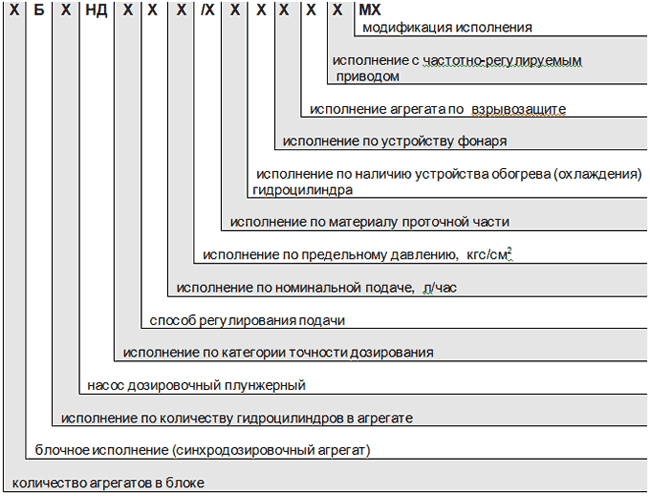

Структура условного обозначения насоса НД

Структура условного обозначения насоса НД



Исполнения насосов НД:

По количеству гидроцилиндров: одноплунжерные коды ОКП 36 3221 и 36 3223, многоплунжерные.

Двухплунжерные насосы коды ОКП 36 3222 и 36 3224  - увеличивают КПД агрегата, позволяют дозировать одновременно две разных жидкости с синхронным регулированием подачи или увеличить подачу и снизить неравномерность подачи одной жидкости.

Блочные насосы: от 2 до 6 насосов, с раздельным регулированием подачи, с синхронным регулированием подачи.

По способу регулирования подачи:

- НД – с регулированием подачи изменением длины хода плунжера вручную при остановленном агрегате

- НД…Р – с регулированием подачи изменением длины хода плунжера вручную на ходу и при остановленном агрегате

- НД…Э – с регулированием подачи изменением длины хода плунжера дистанционно на ходу и при остановленном агрегате

Исполнения насосов НД по запросу заказчика:

  • климатическое исполнение - У, категории размещения 3 по ГОСТ15150 / или др. по запросу заказчика (по дозируемым средам: кинематической вязкостью свыше 8 Ст, температурой от -40 до +250°С , концентрацией твердой неабразивной фазы до 30% по массе и величиной зерна до 3% от диаметра условного прохода присоединительных патрубков)
  • nБ – блочное исполнение агрегата из n насосов типа НД…Р или НД…Э с приводом от одного электродвигателя и автономным или синхронным регулированием подачи насосов

По точности дозирования:

  - 0,5 – категория точности дозирования                        0,5;

  - 1,0 – категория точности дозирования                        1,0;

  - 2,5 – категория точности дозирования                        2,5;

   - — - без категории точности дозирования – (индекс не ставится);

По материалу проточной части (типовое исполнение):

   Д – из хромистых сталей типа 20Х13 ГОСТ5632;

   Е – из хромоникелемолибденовых сталей типа 10Х17Н13М2Т ГОСТ5632;

   И – из хромоникелемолибденовых сталей типа 06ХН28МДТ ГОСТ 5632;

   К – из хромоникелевых сталей типа 12Х18Н9Т ГОСТ5632;

   Н – из никелевых сплавов типа Н70МФВ ГОСТ5632;

   Т – из титановых сплавов типа ВТ1-0 ГОСТ19807;

Устройство обогрева (охлаждения) проточной части:

   - 1 – без устройства;

   - 2 – с устройством;

Устройство фонаря:

   - 3 – без устройства фонаря;

   - 4 – с устройством фонаря;

   - 5 – с устройством фонаря, верхней заглушкой и нижним штуцером отвода утечек;

Исполнение агрегата по взрывозащите:

   - А – агрегат общепромышленного исполнения;

   - В – агрегат взрывозащищëнного исполнения;

По способу дистанционного регулирования подачи для агрегатов типа НДЭ:

   - –  - регулирование подачи изменением длины хода плунжера (индекс не ставится);

   - Ч – регулирование подачи изменением числа ходов плунжера с применением частотно-регулируемого асинхронного привода

Исполнения гидроцилиндра:

            М4 - исполнение гидроцилиндра агрегата дифференциальное;

            М8 - исполнение гидроцилиндра агрегата герметичное со сбором и возвратом протечек дозируемой жидкости.

Исполнения привода насоса:

            М7 - в качестве привода применен электрогидравлический толкатель типа ТЭ-80;

            М9 -  в качестве привода применен электрогидравлический привод на основе многоступенчатого центробежного насоса с изменяемым числом ступеней и гидравлического толкателя.

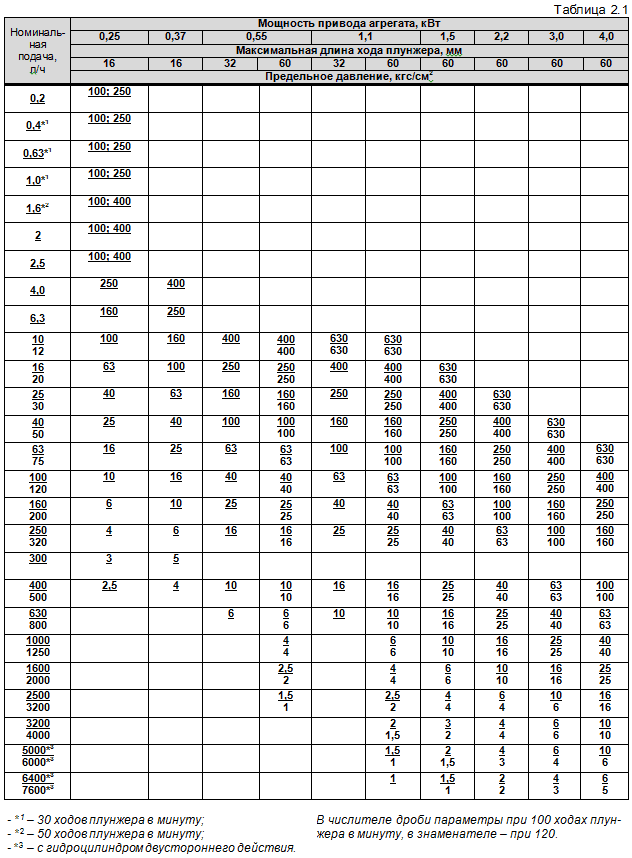

Технические характеристики дозирующих насосов НД с мощностью привода до 4 кВт

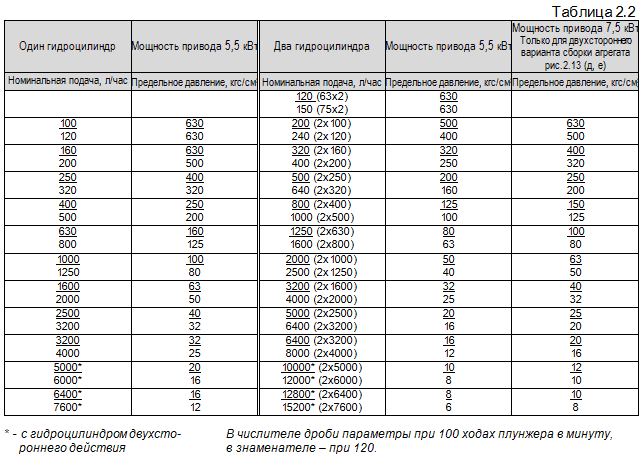

Технические характеристики дозирующих насосов НД с мощностью привода 5,5 и 7,5 кВт

Технические характеристики дозирующих насосов НД с мощностью привода до 4 кВт

 Технические характеристики дозирующих насосов НД с мощностью привода 5,5 и 7,5 кВт

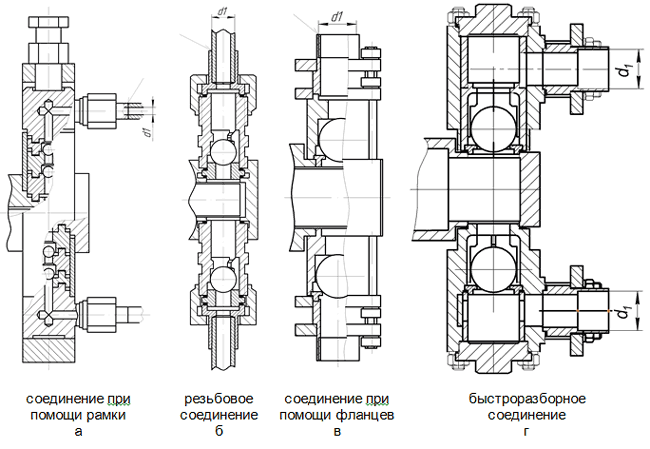

Конструкция насосов дозирующих НД



 Конструкция насосов дозирующих НД

Регулирование подачи насоса изменением числа ходов плунжера

- не требуется остановка двигателя

- реализуется применением частотно-регулируемого асинхронного электропривода, обеспечивающего регулирование числа оборотов электродвигателя агрегата

- возможность легко встраивать дозировочные агрегаты типа НД, не имеющие регулирования без остановки двигателя, в общую систему автоматического управления технологическим процессом (АСУ ТП)

Управление асинхронным двигателем:

- частотный способ: возможность формировать различные зависимости V=f(F) для конкретных задач: надëжная работа в диапазоне 40% – 120% от значения номинальной подачи (частота питания двигателя 20 – 60 Гц)

- векторное управление: позволяет автоматически получить оптимальную выходную характеристику: работоспособность двигателя агрегата в диапазоне 0,5 – 50 Гц, что соответствует диапазону регулирования 1 – 100% значения номинальной подачи



Блоки управления:

– по исполнению: под различные климатические условия, пылевлагозащищëнность (IP), взрывозащита (Ex);

– по проработке - под конкретные условия заказчика или по типовым схемам;

– по сложности – от релейной схема на основе контактора, схемы на основе частотника и до ПЛК;

– по способу управления – местный и/или удалëнный, дискретный и/или цифровой.

– в основе решения блоков управления: Пуск/Останов насоса, защита насоса по Min/Max давлению



Дозировочный насос с устройством фонаря

Дозировочный насос с устройством фонаряГидроцилиндр с устройством фонаря

Конструкция гидроцилиндра насоса НД с устройством фонаря: фонарь, нижний и верхний штуцеры (для соединения по наружному конусу развальцованных концов труб):

  • обеспечивает подвод промывочной жидкости – защищает от износа плунжера и уплотнений при использовании для дозирования эмульсий, суспензий и растворов, склонных к выделению солей, кристаллизации, полимеризации,
  • дает возможность смазки плунжера и его частичного охлаждения,
  • отводит протечки и осуществляет гидравлический затвор (защищает от просачивания паров дозируемой жидкости в рабочее помещение)
  • фонарь также используется в качестве смазочного устройства.

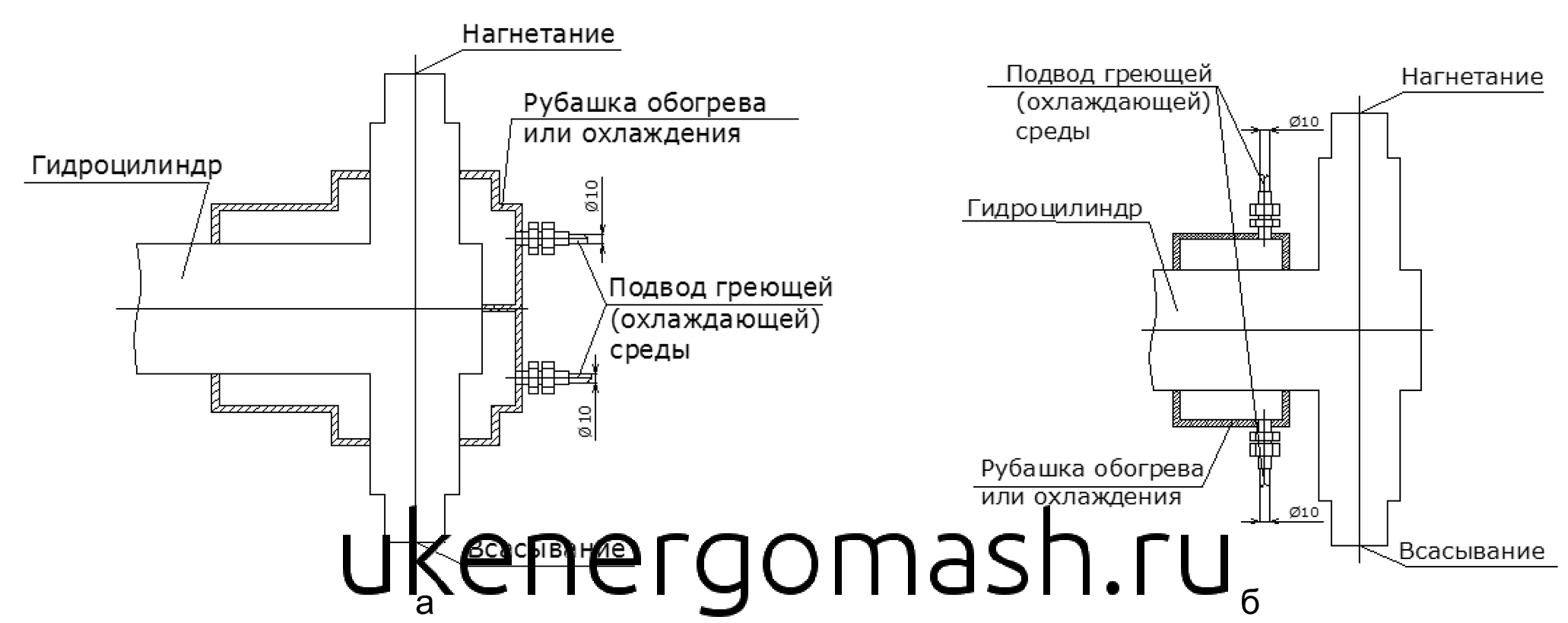

Дозировочный насос с рубашкой обогрева/охлаждения
Дозировочный насос с рубашкой обогрева/охлаждения
  • не используется как теплообменный аппарат для дозируемой жидкости
  • рубашка - из кожуха, приваренного к наружной поверхности гильзы в области всасывающего и нагнетательного клапанов
  • охлаждающая или обогревающая жидкость подводится через штуцеры, вваренные в кожух
Применение: подготовка проточной части насоса к требуемому тепловому режиму технологического процесса, в случае если жидкость склонна к кристаллизации или застыванию при обычных температурах. Температура греющей среды - не выше максимальной температуры, допустимой для материала уплотнений  гидроцилиндра  (для фторопласта + 200° С).
Запасные части к насосу НД
Запасные части к насосу НД

Ведомость ЗИП насоса дозировочного устанавливает перечень запасных частей для эксплуатации и ремонта одного насоса в течение года: манжеты шевронные, грундбуксы, прокладки, сëдла клапанные и шарики.

Запасные части необходимых для ремонта насосного оборудования Ареопаг: плунжеры, корпуса клапанов, колëса червячные, червяки, эксцентрики, валы эксцентриков, шатуны, втулки шатунов, ползуны, пальцы ползунов и другие изделия, редукторы и гидроцилиндры.



По любым техническим вопросам, вопросам подбора и приобретения дозировочных насосов, сервисного обслуживания, заказа запасных частей, обращайтесь к официальному дилеру Ареопаг ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...

 Для удобства подбора насосного оборудования, воспользуйтесь нашим классификатором:

Дозировочный насос НД АР30

Дозировочный насос НД АР30

Насосы дозаторы серии НД с мощностью привода 0,25 и 0,37 кВт для различных отраслей промышленности.

Дозировочный насос НДР АР40.1

Дозировочный насос НДР АР40.1

Насос дозирующий ручной регулируемый с мощностью привода 0,25 кВт и 0,37 кВт, НДР серия АР40.1

Дозировочный насос НДР АР40.2

Дозировочный насос НДР АР40.2

Насос дозирующий с мощностью привода 0,25 кВт и 0,37 кВт, НДР серия АР40.2

Дозировочный насос НДЭ АР50.1

Дозировочный насос НДЭ АР50.1

Насос 2НДЭ АР50.1 двухплунжерный с двумя гидроцилиндрами на базе одного редуктора.

Дозировочный насос НДЭ АР50.3

Дозировочный насос НДЭ АР50.3

Насос – дозатор НДЭ взрывозащищенного исполнения с мощностью привода 0,25 и 0,37 кВт

Дозировочный насос НД АР33

Дозировочный насос НД АР33

Насос – дозатор НД с мощностью привода 0,55 и 1,1кВт

Дозировочный насос НДР АР43

Дозировочный насос НДР АР43

Насос – дозатор НДР с мощностью привода 0,55 и 1,1кВт

Дозировочный насос НД АР31

Дозировочный насос НД АР31

Насос – дозатор НДР с мощностью привода 0,55; 1,1; 1,5; 2,2; 3,0; 4,0 кВт

Дозировочный насос НДР АР41.4

Дозировочный насос НДР АР41.4

Насос – дозатор НДР с мощностью привода 0,55; 1,1; 1,5; 2,2; 3,0; 4,0 кВт.

Дозировочный насос НДЭ АР51.2 и АР52.2

Дозировочный насос НДЭ АР51.2 и АР52.2

Насос – дозатор НДЭ с мощностью привода 0,55; 1,1; 1,5; 2,2; 3,0; 4,0 кВт.

Дозировочный насос НД АР34

Дозировочный насос НД АР34

Насос – дозатор НД с мощностью привода 5,5 и 7,5 кВт

Дозировочный насос НДР АР44

Дозировочный насос НДР АР44

Насос – дозатор НДР с мощностью привода 5,5 и 7,5 кВт.
