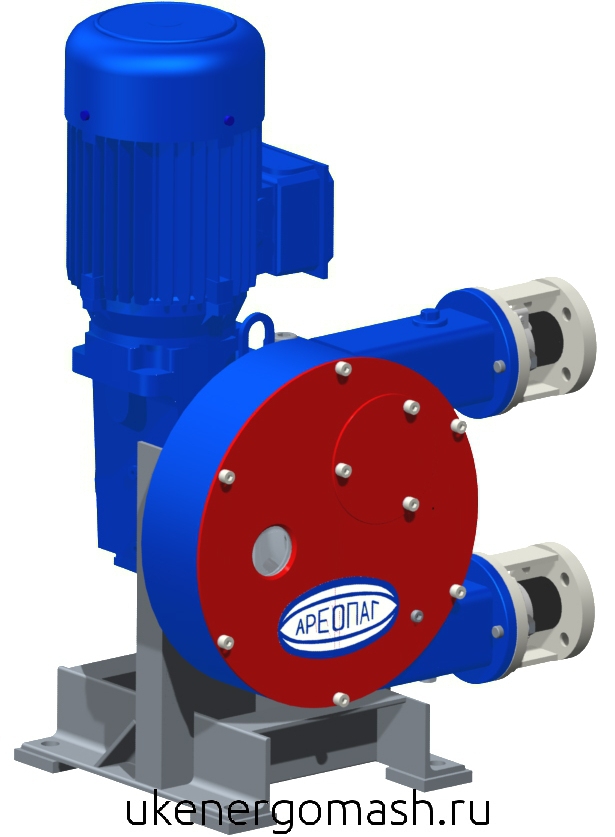

Перистальтические насосы НП

Перистальтические насосы НП

Перистальтические насосы НП

Насос шланговый типа НП

   - герметичная конструкция без клапанов и сальников;

   - предназначен для перекачивания вязких, абразивных, чувствительных к сдвигу сред,

     сред с включениями;

   - работа всухую, перекачивание газожидкостных смесей;

   - самовсасывание до 9 метров;

   - возможность реверсивной работы.



Конструкция насосов перистальтических НП

Конструкция насосов перистальтических НП

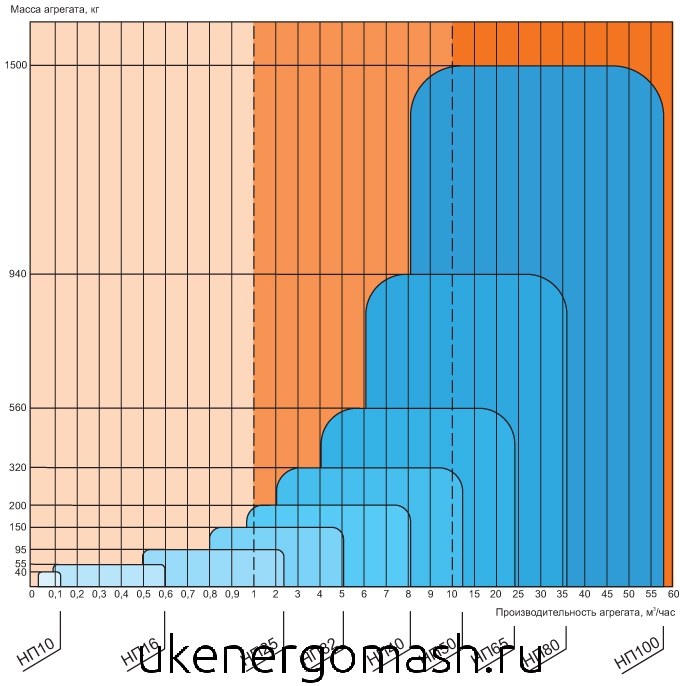

Типоразмеры насосов НП

Типоразмеры насосов НП



Технические характеристики НП25

Максимальная производительность, непрерывно, м3/ч.....................................................

1,75

Максимальная производительность, периодическая*, м3/ч..............................................

2,4

Производительность за оборот, л/об..............................................................................

0,3

Максимальное допустимое давление, МПа......................................................................

1,5

Допустимая температура окружающей среды,0С.............................................................

-20 до +45

Допустимая температура перекачиваемой среды,0С.......................................................

-10 до +80

Масса, агрегата, не более, кг.......................................................................................

95

Периодический режим работы: после 1 часа работы дать насосу охладиться в течение 2 часов.

Технические характеристики НП25



Размеры насоса НП25

Размеры насоса НП25



Технические характеристики НП50

Максимальная производительность, непрерывно, м3/ч.....................................................

12,4

Максимальная производительность, периодическая*, м3/ч...............................................

14,2

Производительность за оборот, л/об..............................................................................

2,6

Максимальное допустимое давление, МПа......................................................................

1,5

Допустимая температура окружающей среды,0С.............................................................

-20 до +45

Допустимая температура перекачиваемой среды,0С.......................................................

-10 до +80

Масса, агрегата, не более, кг.......................................................................................

95

Периодический режим работы: после 1 часа работы дать насосу охладиться в течение 2 часов.

Технические характеристики НП50



Размеры насоса НП50

Размеры насоса НП50



Маркировка

Маркировка

1

Агрегат  электронасосный перистальтический (шланговый).

2

Схема укладки рукава:

А - альфа-схема;

б/о - U-схема.

3

Комплектация дополнительным оборудованием для регулирования подачи:

б/о – без оборудования для регулирования подачи;

Э – изменение частоты вращения электродвигателя (частотное регулирование);

ЭТ - изменение частоты вращения электродвигателя (частотное регулирование) с датчиком числа оборотов;

Д – датчик числа оборотов;

Р – изменение передаточного отношения привода (механическое регулирование);

4

Внутренний диаметр рукава, мм.

5

Номинальная подача, м3/ч.

6

Предельное давление нагнетания, кгс/см2.

7

Исполнение по материалу входного и выходного патрубков:

О – Сталь 20 ГОСТ 1050;

Д – из хромистых сталей типа 20Х13 ГОСТ 5632;

Е – из хромоникелемолибденовых сталей типа 10Х17Н13М2Т ГОСТ 5632;

И – из хромоникелемолибденовых сталей типа 06ХН28МДТ ГОСТ 5632;

К – из хромоникелевых сталей типа 12Х18Н9Т ГОСТ5632;

Т – из титановых сплавов типа ВТ1-0 ГОСТ 19807;

8

Исполнение по материалу рукава.

9

Наличие датчика уровня охлаждающе-смазывающей жидкости:

0 – без датчиков уровня;

1 –  с датчиком верхнего уровня;

2 –  с датчиками верхнего и нижнего уровня.

10

Наличие датчика температуры охлаждающе-смазывающей жидкости:

0 – без датчика температуры;

1 –  с датчиком температуры.

11

Расположение насосной части.

Для агрегатов НП – направление патрубков:

1 – правое;

2 – нижнее;

3 – левое;

4 – верхнее.

 Для агрегатов НП – направление патрубков

Для агрегатов НПА – положение патрубков:

1 – правое;

2 – нижнее;

3 – левое;

4 – верхнее.

 Для агрегатов НП – направление патрубков

12

Тип редуктора:

Ц – цилиндрический;

Ч –  червячный;

ЦК – цилиндро-конический.

13

Исполнение  взрывозащиты агрегата:

б/о;

Ex… - вид взрывозащиты.
