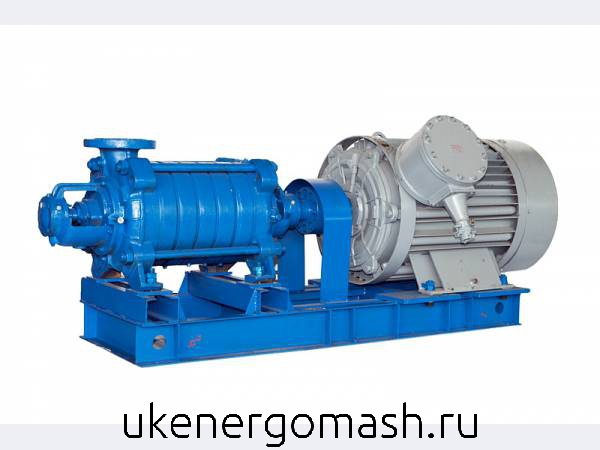

Насосы центробежные секционные ЦНС

Насосы центробежные секционные ЦНС

Насосы центробежные секционные ЦНС насосы динамические (многосекционные) насосы динамические (многосекционные)

 насосы для водного хозяйства и жкх насосы для водного хозяйства и жкх (водоснабжение , циркуляция , питание котлов)

 насосы для воды  насосы для воды



Виды насосов ЦНС

ЦНС – применяются для перекачки воды температурой от 10 С до 450 С, используется в системах холодного водоснабжения жилых, административных и промышленных зданий.

ЦНСг – для перекачивания горячей воды температурой от 450 С до 1050 С, используется в системах горячего водоснабжения жилых, административных и промышленных зданий.

1ЦНСг - для перекачивания воды с водородным показателем рН 7...8,5 с температурой 105°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм, микротвердостью не более 1,47 ГПа (14700кгс/см2). Применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения.

ЦНСв – вертикальные насосы для перекачивания воды и негорючих жидкостей с рН = 7...9,2, температурой не более 120°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм. Служат для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках и при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.

ЦНСн - насосы для перекачивания обводненной газонасыщенной и товарной нефти с температурой от 1 до 45°С в системах внутри промыслового сбора и транспорта нефти. Пример условного обозначения: ЦНС 13-70 УХЛ3: н - предназначен для перекачивания нефти; 13 - номинальная подача, м3/час; 70 - номинальный напор, м. Давление на входе в насос ЦНСн, мПа (кгс/см2) до: 0,4 (4).



1ЦНСг

ЦНСв

1ЦНСг

ЦНСв



  • восстанавливаемые по ГОСТ 27.003-90
  • климатическое исполнение: "УХЛ" и "Т" категории размещения 4 и 2 по ГОСТ 15150-69
  • Общие требования безопасности насосов и агрегатов соответствуют ГОСТ Р 52743-2007.
  • не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях





  • эксплуатируются в закрытых помещениях и вне помещений под навесом, при температуре окружающего воздуха от 0 до +50 °С
  • восстанавливаемые по ГОСТ 27.003-90
  • климатическое исполнение УХЛ категории размещения 4 и Т категории размещения 2 по ГОСТ 15150-69
  • по ГОСТ Р 52743-2007
  • не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях
  • Применяются для эксплуатации в районах с сейсмичностью до 8 баллов по шкале MSК-84.



Конструкция насосов 1ЦНСг и ЦНСв

Агрегат: насос с приводным двигателем на общей фундаментной раме соединены упругой втулочно-пальцевой муфтой. Насос состоит из всасывающего и нагнетательного корпусов с установленными между ними секциями.

Секции - диафрагмы с направляющими аппаратами соединяются со всасывающим и нагнетательным корпусами стяжными шпильками. Стыки секций уплотняются резиновыми кольцами.

Присоединительные размеры фланцев всасывающего и напорного патрубков по ГОСТ12815-80, исполнение 1.

Уплотнение вала – сальниковое.

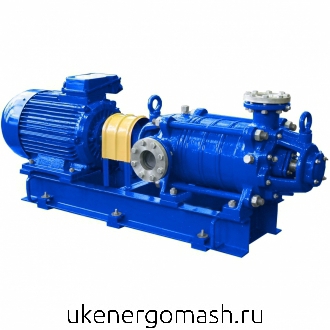

Насос 1ЦНСг – центробежный многоступенчатый секционный, горизонтальный с односторонним расположением разгруженных рабочих колес.

Напорный патрубок направлен вертикально вверх. Всасывающий патрубок расположен горизонтально, направлен вправо от вертикальной оси насоса со стороны привода.

Степень защиты электродвигателей IP23 по ГОСТ 17494-87. Возможны исполнения электродвигателей с другой степенью защиты.

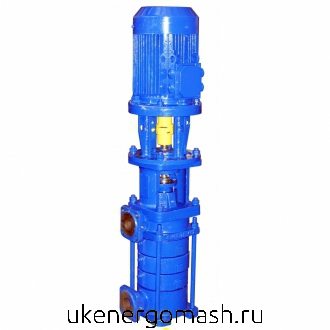

Насос ЦНСв – центробежный секционный, вертикальный с односторонним расположением рабочих колес.

Принцип действия насоса: механическая энергия привода преобразовывается в гидравлическую энергию жидкости.

Всасывающий и напорный патрубки расположены горизонтально в одной плоскости, можно разворачивать патрубки относительно друг друга.

Соединение насоса с двигателем посредством фонаря.

Ротор насоса: вал, рабочие колеса и втулки. Ротор вращается в двух опорах. Верхняя опора - радиальный и радиально-упорный подшипники, нижняя – подшипник скольжения в корпусе всасывания. Направление вращения ротора – правое (по часовой стрелке).


ПРИМЕНЕНИЕ

  • промышленные предприятия - для водо- и теплоснабжения в производственных процессах
  • жилищно-коммунальное хозяйство - для водо- и теплоснабжения
  • теплоэлектростанции - для питания котлов малой и средней мощности
  • предприятия теплоэнергетики - для перекачки конденсата
  • предприятия коммунального хозяйства, водоканалы - для подачи горячей воды, обеспечения теплоснабжения

Технические характеристики насосов

  • разгрузочные отверстия на рабочих колесах компенсируют осевые силы;
  • сальниковая набивка из современных материалов на основе терморасширенного графита
  • для условий эксплуатации с повышенными требованиями к допустимому кавитационному запасу;



  • вертикальное исполнение насоса для размещения в стесненных условиях;

Примеры условного обозначения насосов

1ЦНСг40-44-1 УХЛ4

  • 1 - первая модификация насоса
  •  ЦНСг – центробежный насос секционный для горячей воды;
  • 40 – подача, м3/ч;
  • 44 – напор, м;
  • 1–исполнение со шнеком (с улучшенными кавитационными характеристиками)
  • УХЛ - климатическое исполнение;
  • 4 - категория размещения;

ЦНСв 20-120-1 УХЛ4 ТУ 3631-166-05747979-2001

  • ЦНСв – центробежный насос секционный вертикальный;
  • 20 – подача, м³/ч;
  • 120 – напор, м;
  • 1 – расположение патрубков;
  • УХЛ – климатическое исполнение;
  • 4 – категория размещения.





Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа 1ЦНСг



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа ЦНСв
