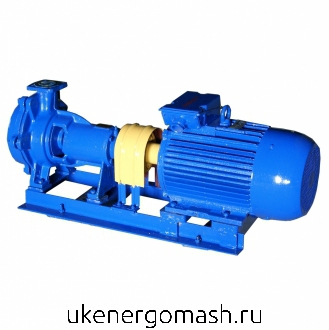

Насосы центробежно-вихревые консольные ЦВК

Насосы центробежно-вихревые консольные ЦВК

Насосы центробежно-вихревые консольные ЦВК насосы динамические (центробежно-вихревые) насосы динамические (центробежно-вихревые)

 насосы для водоснабжения

насосы для водного хозяйства и жкх (водоснабжение, циркуляция, питание котлов)

насосы для нефтегазовой отрасли (водоснабжение)

насосы для теплоэнергетики (водоснабжение, циркуляция, питание котлов)

 насосы для воды (чистая, горячая) насосы для воды (чистая, горячая)



Применение насосов ЦВК

Насосы ЦВК восстанавливаемые по ГОСТ 27.003-90 в климатическом исполнении У3.1 по ГОСТ 15150-69 / агрегаты на их основе служат для перекачивания воды, нейтральных жидкостей кинематической вязкостью до 36∙10-6 м2/с (36 сСт), плотностью до 1200 кг/м3, с содержанием твердых включений до 0,01% по массе и размером до 0,05 мм.

Температура перекачиваемой жидкости от - 15 до +105°С.

Насосы ЦВК подходят для взрывоопасных и пожароопасных производств, но не для горючих и легковоспламеняющихся жидкостей.

  • питание котлов малой мощности  на объектах теплоэнергетики
  • обеспечение циркуляции теплоносителя в системах теплоснабжения на предприятиях ЖКХ
  • поддержание давления в системах водоснабжения жилых и промышленных объектов


Конструкция насосного агрегата

Агрегат: втулочно-пальцевая муфта, центробежно-вихревой консольный двухступенчатый насос ЦВК, электродвигатель на общей раме.

Вихревое колесо со вставками - высоконапорная ступень насоса.

Центробежное колесо для безкавитационной работы вихревой ступени закреплено от осевого перемещения, вихревое колесо - плавающее.

Канал в крышке переводит жидкость от центробежного колеса к вихревому.

Вал насоса вращается в двух шарикоподшипниковых узлах, в расточках корпуса.

Торцовое уплотнение защищает от протечек по валу насоса.

Направление вращения ротора правое.

Присоединительные размеры фланцев - ГОСТ12815-80.



Технические характеристики насосов

Марки

Подача,

м³/ч

Напор, м

Мощность,

кВт

Частота

вращения,

об/мин

Частота

вращения, c˜¹

Давление

на входе в насос,

кгс/см²

Давление

на выходе

из насоса,

МПа

Давление

на выходе из

насоса,

кгс/см²

КПД, %

Напряжения

сети, В

Частота

тока, Гц

Кавитационный запас, м

ЦВК 4/112

14.4

112

17

2950

49

2.5

2.05

20.5

40

220/380/660

50

2.6

ЦВК 5/125

18

125

21

2950

49

2.5

2.08

20.8

43

220/380/660v

50

2.8

ЦВК 6,3/160

22.7

160

29

2950

49

2.5

2.15

21.5

44

220/380/660

50

3



Пример условного обозначения насоса ЦВК 6,3/160У3.1 ТУ26-06-1280-87

ЦВК – тип насоса (центробежно-вихревой  консольный);

6,3 – подача, л/с;

160 – напор, м;

У3.1– климатическое исполнение и категория размещения.



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа ЦВК
