Насосы двустороннего входа типа Д

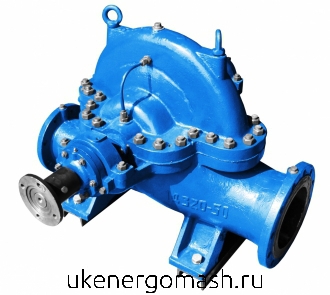

Насосы двустороннего входа Д

Насосы двустороннего входа Д насосы динамические (двухстороннего входа) насосы динамические (двухстороннего входа)

 насосы для водного хозяйства и жкх

насосы для водного хозяйства и жкх (водозабор ,водоснабжение)

насосы для нефтегазовой отрасли (поддержание пластового давления , водоснабжение)

насосы для теплоэнергетики (водоснабжение)

насосы для атомной энергетики

насосы для металлургии и горнодобывающей промышленности

насосы для пожаротушения

 насосы для воды

насосы для воды (чистая , пластовая , морская , горячая)

насосы для нефтепродуктов (вода с нефтепродуктами)

насосы для химически активных сред



Применение насосов типа Д, 1Д, 2Д

насосы для нефтепродуктов Насосы центробежные двустороннего входа Д и агрегаты электронасосные на их основе служат для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60 10-6 м2/с (60сСт), температурой до 95°С, не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм2).

насосы для химически активных сред

Насосы восстанавливаемые по ГОСТ 27.003-90 в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.

Насосы Д предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64, выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007.

Индекс исполнения «Е» со взрывозащищенными электродвигателями для взрывоопасных и пожароопасных производств в зонах класса 1 и 2 ГОСТ Р 51330.9-99.


Применение насосов типа Д, 1Д, 2Д
  • системы горячего и холодного водоснабжения/теплоснабжения

  • системы водозаборов

  • подача пластовой жидкости на нефтяных месторождениях

  • подача морской воды в системах пожаротушения морских портовых сооружений

  • перекачивание воды с примесью нефтепродуктов на нефтедобывающих и нефтеперерабатывающих предприятиях

  • химическая промышленность для перекачивания жидкостей сходных по своим свойствам с водой

  • перекачивание технической воды на объектах теплоэнергетики, включая АЭС

  • металлургическая промышленности в системах охлаждения

  • системы пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом

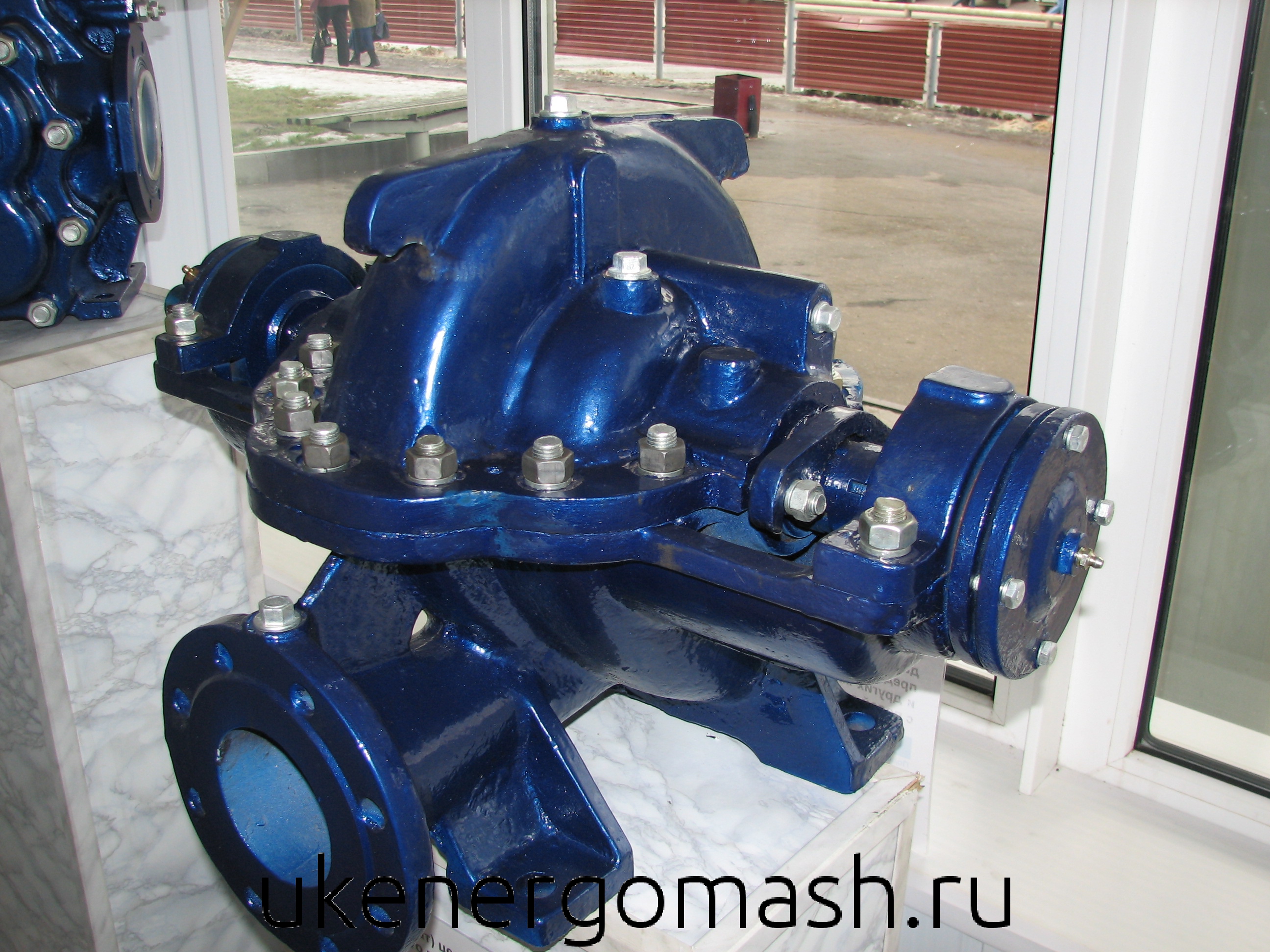

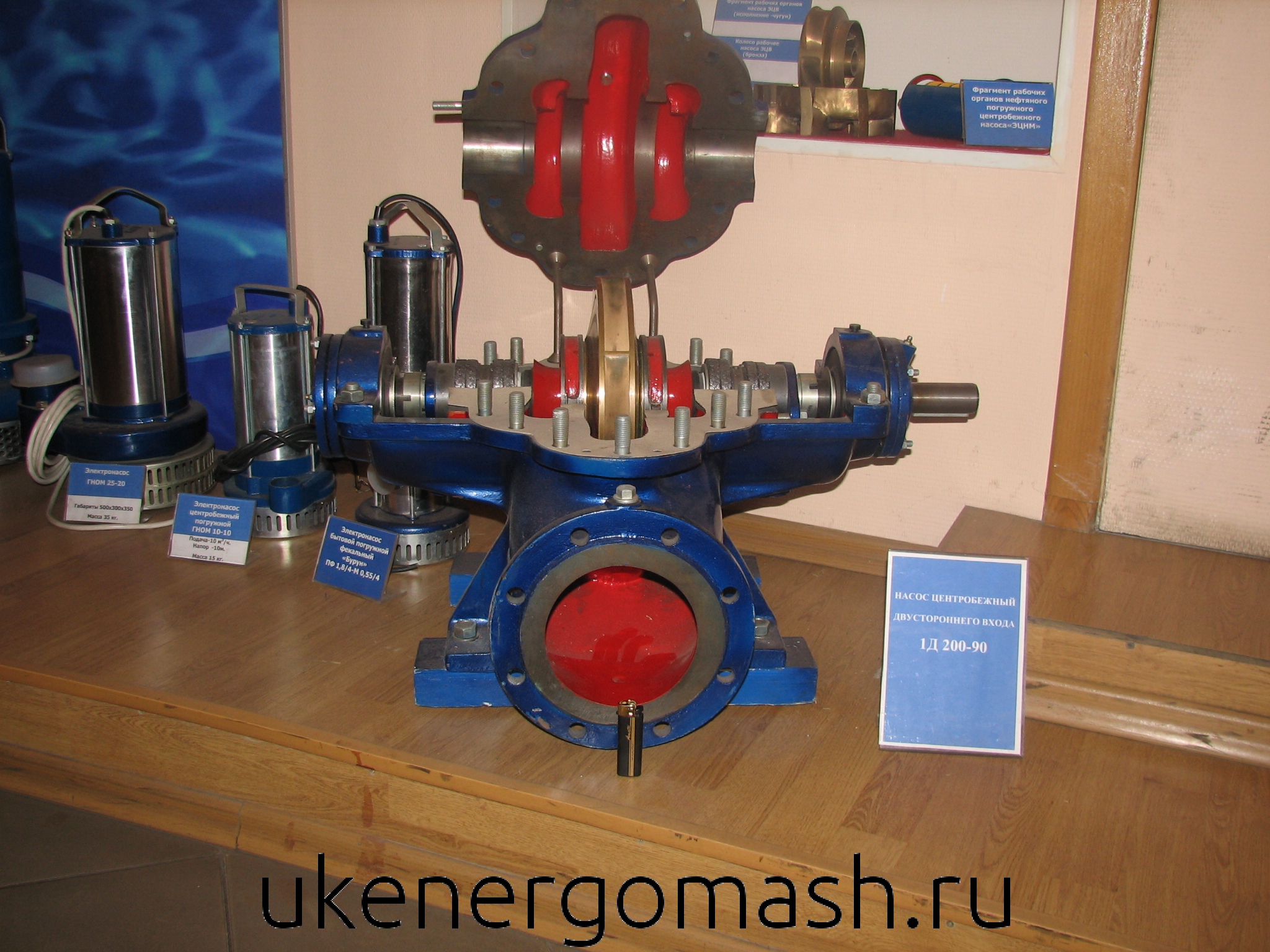

Конструкция насоса двустороннего входа Д, 1Д, 2Д

Насос центробежный горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом.

Принцип действия насоса: механическая энергия привода преобразовывается в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.

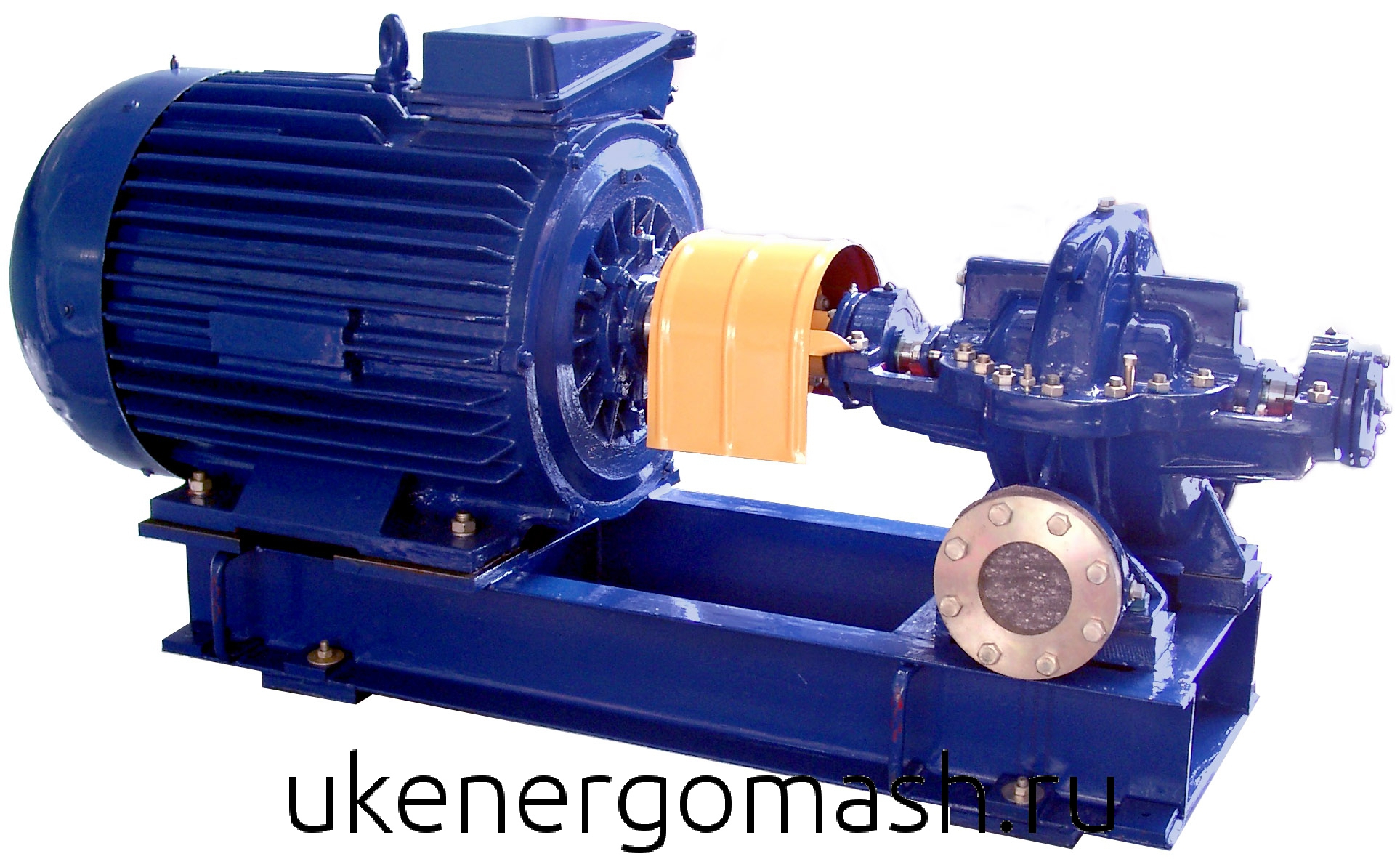

Электронасосный агрегат: насоса и приводной двигатель на общей сварной фундаментной раме соединены муфтой.

Корпус насоса: чугунная / стальная отливка с разъемом в горизонтальной плоскости через ось ротора.

Всасывающий и нагнетательный патрубки насоса в нижней половине корпуса направлены в разные стороны.

Присоединительные размеры фланцев по ГОСТ 12815-80 (исполнение 1).

Отверстие М16х1,5В в верхней части крышки корпуса для присоединения вакуумного насоса / подключения системы вакууммирования / выпуска воздуха при заполнении насоса самотеком, закрыто пробкой.

Направление вращения ротора левое - против часовой стрелки.

Рабочее колесо - двухстороннего входа уравновешивает осевые силы.

Радиальные или радиально-упорные шарикоподшипники воспринимают остаточные осевые силы.

Сальниковые или одинарные торцовые уплотнения защищают от протечек жидкости по валу в корпусе насоса.



Пример  условного обозначения насосов типа Д

1Д200-90 а-т-А-Е-У 2 ТУ-2606-1510-88

1 - порядковый номер модификации насоса

Д - насос двустороннего входа

200 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)

90 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)

а - индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м - увеличенный.

т - тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.

А - исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп - серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б - рабочее колесо из бронзы

Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;

У2 - климатическое исполнение и категория размещения.



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа Д_1Д_2Д
