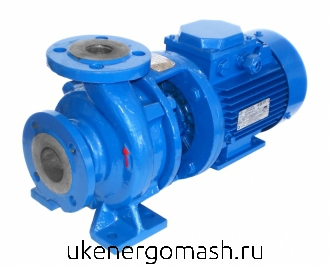

Электронасосы типа КМ

Электронасосы типа КМ

Электронасосы типа КМнасосы динамические (консольные моноблочные)  насосы динамические (консольные моноблочные)

насосы для водного хозяйства и жкх

насосы для водного хозяйства и жкх (водоснабжение)

насосы для нефтегазовой отрасли (водоснабжение)

насосы для теплоэнергетики (водоснабжение)

насосы для металлургии и горнодобывающей промышленности


насосы для воды  насосы для воды



Применение моноблочных насосов типа КМ

Электронасосы центробежные консольные КМ служат для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 – 9, содержащей механические примеси не более 0,1 % по объему и размером частиц не более 0,2 мм,  температурой от -10 до + 85 ºС.

Класс защиты электронасосов от поражения электрическим током I ГОСТ 12.2.007.0-75.

Электронасосы восстанавливаемые по ГОСТ 27.003-90.

Климатическое исполнение У, категория размещения 3.1 по ГОСТ 15150-69.



  • перекачивание чистой воды (до 105°С) в системах водоснабжения структур ЖКХ , муниципальных водоканалов
  • обеспечение дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
  • системы подачи технической воды, для промышленных предприятий: нефтеперерабатывающие и металлургические отрасли
  • снабжение водой дачных посëлков
  • системы пожаротушения
  • объекты теплоэнергетики



Конструкция электронасоса

  • центробежный насос и фланцевый электродвигатель с удлиненным концом вала
  • вращение вала – по часовой стрелке со стороны электродвигателя
  • корпус из чугуна - отливка с входным и выходным патрубками, спиральной камерой и опорными лапами
  • рабочее колесо из чугуна – отливка, закреплено на валу  шпонкой и винтом или гайкой
  • уплотнение вала – одинарная мягкая  сальниковая набивка, под ней -  защитная втулка
  • низкие уровни вибрации и шума

Технические характеристики насоса КМ

Марки

Подача (номин.), м³/ч

Напор, м

Частота вращения, об/мин

Частота вращения, c˜¹

Давление на входе в насос, кгс/см², не более

КПД насоса, %

Напряжения сети, В

Частота тока, Гц

Вид тока

Допускаемый кавитационный запас, м, не более

Мощность двигателя, кВт

КМ 50-32-125

12.5

20

2900

48

3.5

58

380

50

переменный

3.5

2.2

КМ 50-32-125а

10

16

2900

48

3.5

56

380

50

переменный

3.5

1.5

КМ 65-50-125

25

20

2900

48

3.5

66

380

50

переменный

3.8

4

КМ 65-50-125а

23

16

2900

48

3.5

64

380

50

переменный

3.8

4

КМ 65-50-160

25

32

2900

48

3.5

62

380

50

переменный

3.8

5.5

КМ 65-50-160а

20

25

2900

48

3.5

59

380

50

переменный

3.8

4

КМ 80-65-160

50

32

2900

48

6

71

380

50

переменный

4

7.5

КМ 80-65-160а

45

28

2900

48

6

69

380

50

переменный

4

7

КМ 80-65-160б

40

20

2900

48

6

66

380

50

переменный

4

5.5

КМ 80-50-200

50

50

2900

48

6

66

380

50

переменный

4.5

15

КМ 80-50-200а

45

40

2900

48

6

62

380

50

переменный

4.5

11

КМ 100-65-200

100

50

2900

48

6

73

380

50

переменный

4.5

30

КМ 100-65-200а

90

40

2900

48

6

66

380

50

переменный

4.5

22

КМ 100-65-250

100

80

2900

48

6

68

380

50

переменный

4.5

45

КМ 100-65-250а

90

67

2900

48

6

64

380

50

переменный

4.5

37

КМ 100-80-160

100

32

2900

48

6

76

380

50

переменный

4.5

12

КМ 100-80-160а

90

26

2900

48

6

71

380

50

переменный

4.5

11

КМ 100-80-160б

80

20

2900

48

6

71

380

50

переменный

4.5

7

КМ 150-125-250

200

20

1450

24

6

82

380

50

переменный

4.2

18.5

КМ 150-125-250а

180

16

1450

24

6

81

380

50

переменный

4.2

15

Пример условного обозначения насоса:   КМ 50-32-125а-С-У 3.1 ТУ 3631-216-05747979-2003:

КМ – консольный моноблочный;

50 – условный диаметр всасывающего  патрубка, мм;

32 – условный диаметр выходного патрубка; мм;

125 – условный диаметр рабочего колеса; мм

а - индекс обточки рабочего колеса (а, б, в - уменьшенный диаметр рабочего колеса);

С – тип уплотнения :  Т - торцовое уплотнение вала, С - сальниковое уплотнение вала;

У – климатическое исполнение;

3.1 – категория размещения.



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа КМ
