Электронасосы КМ-Е

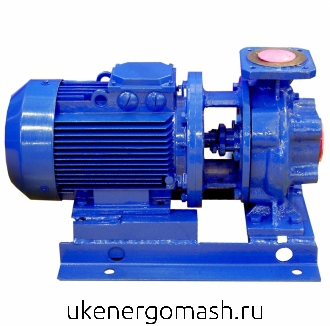

Электронасосы типа КМ-Е

Электронасосы типа КМ-Е насосы динамические (консольные моноблочные)  насосы динамические (консольные моноблочные)

 насосы для нефтегазовой отрасли насосы для нефтегазовой отрасли (перекачка нефти / нефтепродуктов , нефтепереработка, нефтехимия)

 насосы для нефтепродуктов



насосы для нефтепродуктов (нефть , мазут , масло ,бензин , керосин , дизельное топливо , вода с нефтепродуктами)

насосы для химически активных сред



Применение моноблочных электронасосов типа КМ-Е

Электронасосы центробежные, консольные, моноблочные типа КМ-Е для перекачивания нефтепродуктов вязкостью до 10-4 м2/с (100 сСт), температурой от - 30°С до +85°С, с содержанием твердых включений не более 0,2% по массе и размером не более 0,2 мм.

Электронасосы КМ-Е восстанавливаемые по ГОСТ 27.003-90.

Климатическое исполнение У3.1 по ГОСТ 15150-69.

Электронасосы КМ-Е применяются на взрывоопасных производствах (категории IIA, IIB, группы взрывоопасности Т1, Т2, Т3, Т4 по ГОСТ 12.1.011-90).

Согласно классификации ПУЭ (Правила устройства электроустановок) возможна установка насосов во взрывоопасных зонах класса В-Iа, В-Iб, В-Iг, B-IIА, П-1 и П-II.

Требования безопасности по ОСТ 26-06-2028-96

  • нефтеперерабатывающие заводы для перекачивания нефтепродуктов (бензин, керосин, дизельное топливо)
  • нефтехимические и нефтеперерабатывающие производства
  • перекачивание нефтепродуктов в условиях взрывоопасных производств
  • нефтебазы
  • системы экстрагирования масла


КОНСТРУКЦИЯ насоса

  1. центробежный, консольный, моноблочный электронасос
  2. двойное торцовое уплотнение вала / одинарное торцовое уплотнение со вспомогательной манжетой.
  3. корпус насоса из стали – отливка с входным и выходным патрубками, спиральной камерой и опорными лапами
  4. стальная диафрагма между корпусом и фланцем электродвигателя, с торцовым уплотнением
  5. рабочее колесо представляет - отливка из бронзы, закреплено на валу электродвигателя шпонкой с обтекателем
  6. вращения вала – по часовой стрелке со стороны привода
  7. электродвигатель взрывозащищенный
  8. компактная конструкция
  9. центровка агрегата не нужна, низкие уровни вибрации и шума
  10. различные исполнения по диаметру рабочих колес

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КМ-Е

Марки

Подача (номин.), м³/ч

Напор, м

Мощность, кВт

Вращения, об/мин

Частота вращения, c˜

Давление на входе,

кгс/см²

КПД насоса, %

Напряжения сети, В

Частота тока, Гц

Вид тока

Кавитац.

запас, м

КМ80-50-200-Е

50

55

12.7

2935

49

3.5

60

220/380

50

переменный

3.5

КМ100-80-160-Е

100

33

12.7

2935

49

3.5

73

220/380

50

переменный

4.8



Пример условного обозначения насоса:   КМ80-50-200а-55-Е У3.1. ТУ3631-146-05747979-2000

К – консольный;

М – моноблочный;

80 – диаметр входного патрубка, мм;

50 – диаметр выходного патрубка, мм;

200 – номинальный диаметр рабочего колеса, мм;

а - индекс обточки рабочего колеса:  а, б, в - уменьшенный диаметр рабочего колеса,  м, л -  увеличенный диаметр рабочего колеса;

55 – тип уплотнения :  5 - одинарное торцовое уплотнение со вспомогательной манжетой, 55 - двойное сильфонное уплотнение,  без шифра - двойное торцовое уплотнение 2Т28 (ОАО «ГМС Насосы»),

Е – соответствует требованиям безопасности по ОСТ 26-06-2028-96;

У3.1 - климатическое исполнение и категория размещения.



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа КМ-Е



  По любым техническим вопросам, вопросам приобретения российских насосов для нефти и нефтепродуктов, сервисного обслуживания, заказа запасных частей, обращайтесь в ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ +7 (343) 222-79-77 либо заполните заявку он-лайн...
