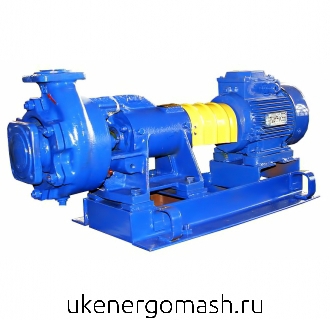

Насосы центробежные К , 1КНасосы центробежные 2К
Насосы центробежные К , 1КНасосы центробежные 2К
насосы динамические (консольные)   насосы динамические (консольные)

насосы для водного хозяйства и жкх

насосы для водного хозяйства и жкх (водозабор , водоснабжение)
насосы для нефтегазовой отрасли (водоснабжение)
насосы для металлургии и горнодобывающей промышленности

насосы для теплоэнергетики (водоснабжение)

насосы для атомной энергетики


насосы для воды   насосы для воды (чистая, горячая)

Применение насосов

Насосы типа К, 1К, 2К и агрегаты электронасосные на их основе служат для перекачивания воды холодной, горячей до 120°C (кроме морской) с рН = 6…9,5 содержащей механические примеси не более 1% и размером частиц не более 0,2 мм, температурой от - 10 до +120°С).

Насосы восстанавливаемые по ГОСТ 27.003-90 в климатическом исполнении У3.1 и Т2 ГОСТ 15150-69.

  • для перекачивания чистой воды в системах водоснабжения структур ЖКХ, муниципальных водоканалов
  • в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
  • для обеспечения водой дачных посëлков
  • в системах пожаротушения
  • на объектах теплоэнергетики – ТЭС, АЭС

Взрывозащита

Торцовое уплотнение вала, взрывозащищенные двигатели, для установки во взрывоопасных и пожароопасных помещениях.

Классы взрывоопасных зон 1,2 ГОСТ Р51330.9-99.

Общие требования безопасности насоса и агрегата по  ГОСТ Р 52743-2007.

Насосы (агрегаты) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Насосы и агрегаты в соответствии с требованиями ОСТ 26-06-2011-79.

Конструкция насосов

Насос типа К, 1К и 2К – центробежный, горизонтальный, консольный с сальниковым уплотнением вала или уплотнением кольцами из композита, торцовым уплотнением вала.

Корпус насоса - чугунная отливка с входным и выходным патрубками, спиральными камерами и опорными лапами.

Рабочее колесо - одностороннего входа, закрытого типа.

Подвод жидкости к рабочему колесу - осевой.

Радиальные лопатки (импеллер) на несущем диске колеса для снижения осевой силы и давления на сальник.

Подшипники в кронштейне - опора ротора.

Вращение ротора – по часовой стрелке со стороны привода.

Присоединительные размеры фланцев – по ГОСТ12815-80 исполнение 1.

Рабочее колесо разгружено от действия осевой силы:

  • диаметр рабочего колеса 200-315 мм с разгрузочными отверстиями на основном диске,
  • диаметр рабочего колеса 160мм – импеллером на основном диске

Рабочее колесо крепится на валу обтекателем, зафиксированным от самоотвинчивания стопорной шайбой.





Технические характеристики насосов

  • корпус насоса с опорными лапами для разборки насоса без отсоединения трубопроводов (кроме насосов 1К8/18, 1К20/30, К45/30, К160/30, К290/30);
  • различные исполнения по диаметру рабочих колес,
  • сальниковая набивка на основе терморасширенного графита сокращает время на обслуживание и ремонт насоса;
  • одинарные торцовые уплотнения для взрывоопасных и пожароопасных помещений



  • температура перекачиваемой жидкости до 120°С жидкая смазка подшипников - индустриальное масло
  • различные исполнения по диаметру рабочих колес
  • применение сальниковой набивки на основе терморасширенного графита сокращает время на обслуживание и ремонт насоса

Пример условного обозначения насоса

1К80-50-200а-с У3.1  ТУ3631-096-05747979-97

  • 1 – индекс модернизации насоса;
  • К – консольный насос;
  • 80 – диаметр входного патрубка, мм;
  • 50 – диаметр выходного патрубка, мм;
  • 200 –диаметр рабочего колеса (условный), мм;
  • а - индекс обточки рабочего колеса:  а,б,в - уменьшенный диаметр рабочего колеса,  л, м - увеличенный диаметр рабочего колеса
  • с - тип уплотнения:  с - сальниковое уплотнение, т- торцовое уплотнение
  • У3.1 – климатическое исполнение и категория размещения.

К45/30 У3.1 ТУ3631-226-05747979-2003

  • К - консольный
  • 45 - подача, м³/ч
  • 30 - напор, м
  • У3.1 - климатическое исполнение

2К100-80-160 У3.1  ТУ3631-186-05747979-2001

  • 2 – вторая модернизация насоса (жидкая смазка подшипников);
  • К – консольный насос;
  • 100 – диаметр входного патрубка, мм;
  • 80 – диаметр выходного патрубка, мм;
  • 160 – номинальный диаметр рабочего колеса, мм;
  • а - индекс обточки рабочего колеса:  а, б, в - уменьшенный диаметр рабочего колеса,  м, л -  увеличенный диаметр рабочего колеса
  • У3.1 – климатическое исполнение и категория размещения.



Руководство по эксплуатации насосов типа Х

 pdf-icon  Руководство по эксплуатации насосов типа К

Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа К/1К

Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов серий К/1К

Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа 2К
