Насосы двустороннего входа НДс, НДв

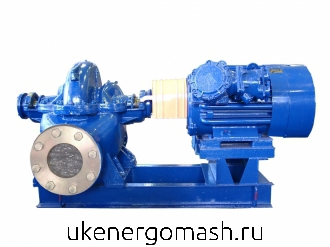

Насосы двустороннего входа НДс, НДв

Насосы двустороннего входа НДс, НДв насосы динамические (двухстороннего входа) насосы динамические (двухстороннего входа)

 насосы для нефтегазовой отрасли

насосы для нефтегазовой отрасли (перекачка нефти/нефтепродуктов, нефтепереработка, нефтехимия)

насосы для химической промышленности

 насосы для нефтепродуктов

насосы для нефтепродуктов (нефть, мазут, масло, бензин, керосин, дизельное топливо, вода с нефтепродуктами)

насосы для химически активных сред

Применение насосов для нефти и нефтепродуктов, химических сред Ндс / НДв

Насосы центробежные двустороннего входа для нефтепродуктов
  • насосные станции нефтеперерабатывающих заводов для перекачивания этилированных бензинов по ГОСТ 2084-77 (А-72, А-76, АИ-91, АИ-93, АИ-95, АИ-90), неэтилированных бензинов, ортоксилола, прямогонного бензина,  мазутов, вакуумного газойля, а также  летнего, зимнего и арктического дизельного топлива по ГОСТ 305-82
  • технологические процессы газоперерабатывающих комплексов и заводов стабилизации конденсатов для перекачивания товарной нефти, бензиновых фракций, стабильного конденсата, воды с примесями нефтепродуктов
  • производственные процессы нефтехимических компаний для перекачивания сырой, некондиционной нефти, нефти по ГОСТ Р51858-2002
  • нефтяные терминалы для перевалки автобензинов, дизельного и авиационного топлива, авиационных керосинов
  • системы обеспечения оперативного и долговременного хранения нефтепродуктов комбинатов Росрезерва РФ

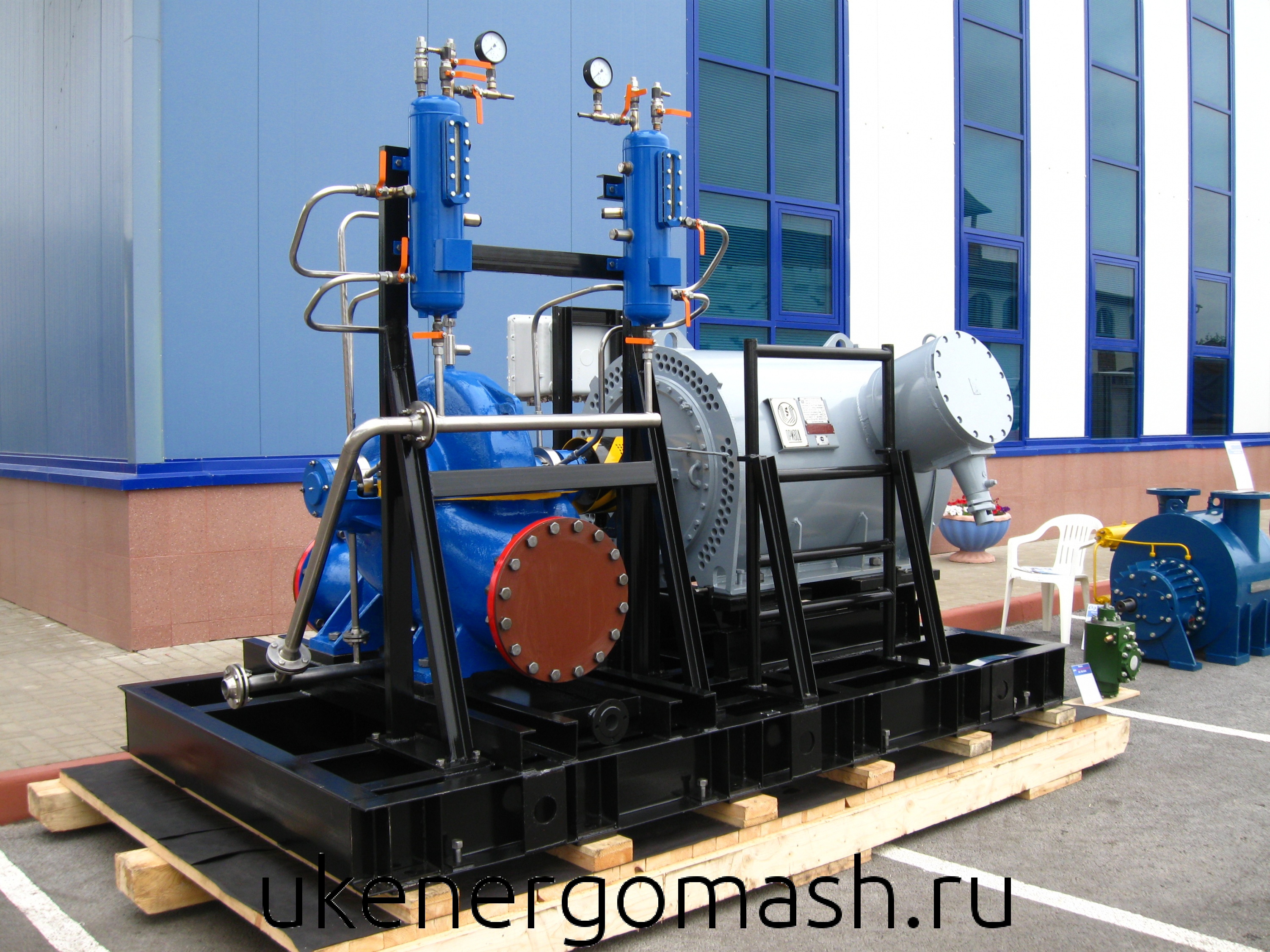

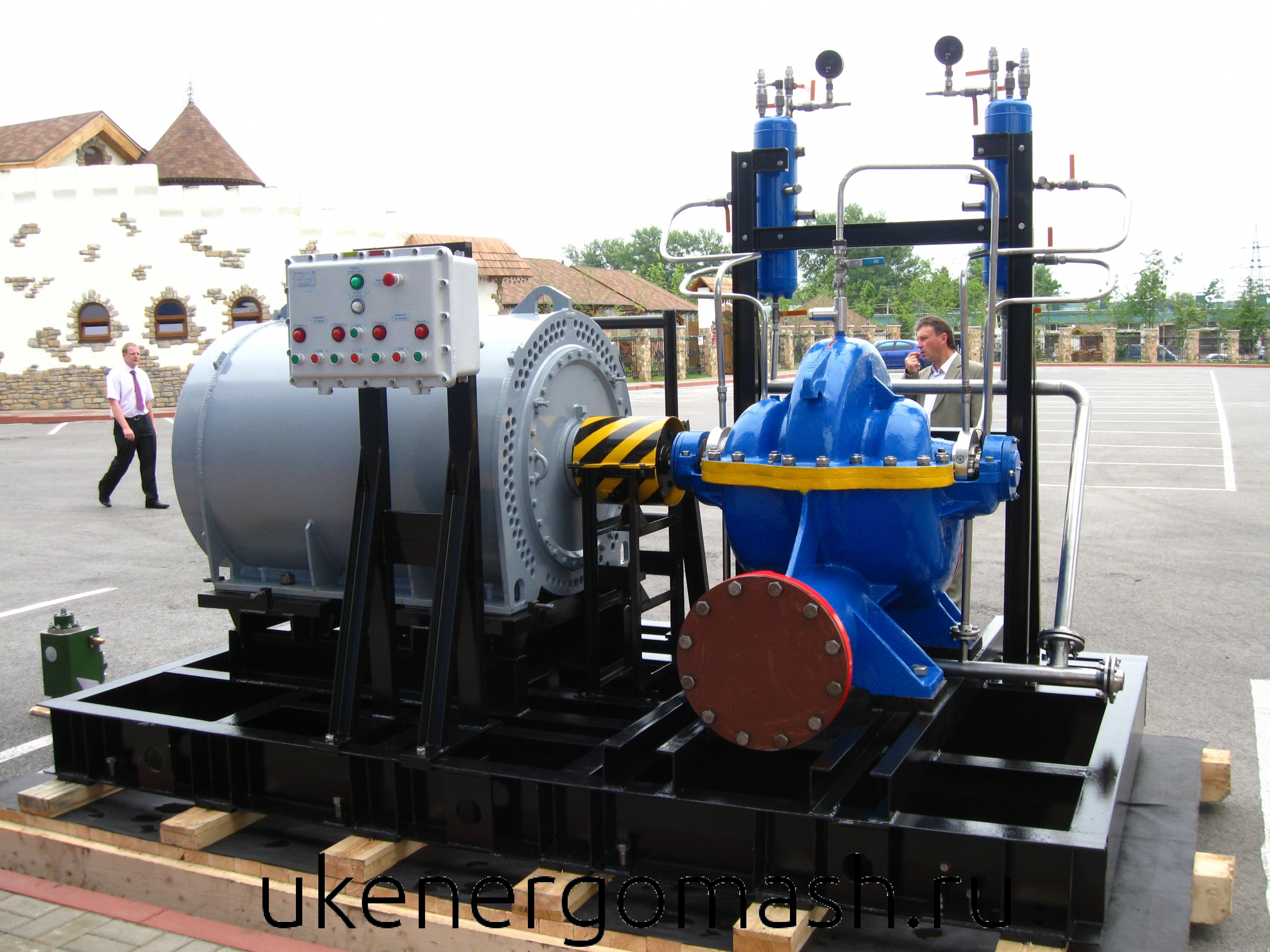

Насосы центробежные двустороннего входа для нефтепродуктов

Насосы центробежные двустороннего входа для нефтепродуктов / агрегаты электронасосные на их основе, служат для перекачивания незагрязненных механическими примесями нефтепродуктов, воды с примесями нефтепродуктов, жидкостей, относящихся к категории IIА, IIВ и группам взрывоопасности Т1, Т2, Т3, Т4 по ГОСТ Р51330.19. Содержание твердых включений в перекачиваемых средах не более 0,2% по массе и размером не более 0,2мм.

Насосы восстанавливаемые по 1 ГОСТ 27.003-90, с учетом требований безопасности ГОСТ Р 52743-2007, по ПУЭ (правила устройства электроустановок) допускается установка электронасосов во взрывоопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIА.

Надежная эксплуатация при температурах до - 40°С.



Конструкция насосов


Агрегат: насос и приводной двигатель на общей фундаментной раме соединены упругой втулочно-пальцевой муфтой.

Центробежный насос двустороннего входа, горизонтальный с полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Принцип действия насоса: преобразование механической энергии привода в гидравлическую энергию жидкости.

Корпус насоса: стальная / чугунная отливка с разъемом в горизонтальной плоскости через ось ротора.

Всасывающий и нагнетательный патрубки насоса в нижней половине корпуса.

Отверстие М16х1,5 для присоединения вакуумнасоса или подключения системы вакууммирования: в верхней части крышки корпуса.

Направление вращения ротора: левое (против часовой стрелки) со стороны привода или правое, по запросу заказчика.

Рабочее колесо насоса: двустороннего входа для равновесия осевых сил, с защитными кольцами.

Торцовые уплотнения защищают от протечек (одинарные со вспомогательным или двойные торцовые уплотнения).



Технические характеристики насоса Ндс, НДв

Марки

Подача,

м³/ч

Напор, м

Мощность

потребляемая насосом,

кВт

Частота вращения,

об/мин

Частота вращения,

c˜¹

Диаметр

рабочего колеса,

мм

6НДв-Бт

320

50

68

1450

24.2

405

6НДв-Бт-а

300

44

60

1450

24.2

380

6НДв-Бт-б

275

39

52

1450

24.2

360

8НДв-Нм

630

90

230

1450

24.2

525

8НДв-Нм-а

470

33.5

70

960

16

500

8НДв-Нм-б

500

74

165

1450

24.2

470

8НДв-Нм

500

38

78

960

16

525

8НДв-Нм-а

550

82

190

1450

24.2

500

8НДв-Нм-б

420

30

52

960

16

470

12НДс-Нм

800

28

85

960

16

460

12НДс-Нм-а

1150

56

220

1450

24.2

430

12НДс-Нм-б

1050

48

190

1450

24.2

400

12НДс-Нм

1250

65

290

1450

24.2

460

12НДс-Нм-а

750

24.5

72

960

24.2

430

12НДс-Нм-б

700

20.5

60

960

24.2

400

14НДс-Н

1000

40

154

960

24.2

540

14НДс-Н-а

950

35

136

960

24.2

510

14НДс-Н-б

900

31

120

960

24.2

480



Пример условного обозначения:   6НДв-Бтд-Е -б У2 ТУ3631-066-05747979-96

6 (8; 12; 14) -диаметр напорного патрубка в мм, уменьшенный в 25 раз;

НДв - насос двустороннего входа высоконапорный; НДс - насос двустороннего входа средненапорный;

Б - индекс назначения: Б - бензиновый, Н - нефтяной, Нм - нефтяной магистральный;

т - тип уплотнения вала: т - одинарное торцовое уплотнение со вспомогательным, тд - двойное торцовое уплотнение;

Е - индекс материала корпуса: Е - из углеродистой стали, без индекса - чугунный корпус

а  - индекс обточки рабочего колеса :  а - первая обточка рабочего колеса (диаметр колеса 380мм), б - вторая обточка рабочего колеса (диаметр колеса 360мм);

У2 - климатическое исполнение и категория размещения.



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа Ндс / НДв



 По любым техническим вопросам, вопросам приобретения российских насосов для нефтепродуктов, сервисного обслуживания, заказа запасных частей, обращайтесь в ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ +7 (343) 222-79-77 либо заполните заявку он-лайн...
