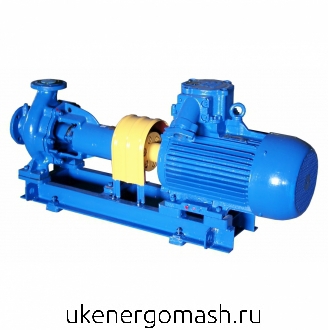

Насосы СМ / СД для сточных масс

Насосы СМ / СД для сточных масс

Насосы СМ / СД для сточных масс насосы динамические (консольные) насосы динамические (консольные)

 насосы для водного хозяйства и жкх (дренаж, канализация)

насосы для водного хозяйства и жкх (дренаж, канализация)

насосы для атомной энергетики

насосы для металлургии и горнодобывающей промышленности


 насосы для воды (чистая, загрязненная, сточная, фекальная) насосы для воды (чистая, загрязненная, сточная, фекальная)



Применение фекальных насосов

Насосы СД - сточно-динамические фекальные для перекачивания городских и производственных сточных масс, загрязненных жидкостей. Комплектуются электродвигателями ГОСТ.

Насосы типов СМ, СД / агрегаты электронасосные на их основе служат для перекачивания сточных масс, неагрессивных жидкостей плотностью до 1050 кг/м3 с рН=6 - 8,5, температурой до 80°С с содержанием абразивных частиц размером до 5 мм. до 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%.

Насосы СМ, СД вида I восстанавливаемые по ГОСТ 27.003-90 в климатическом исполнении: УХЛ для категории размещения 3.1 / Т категории размещения 2 по ГОСТ 15150-69.

Фекальные насосы по ГОСТР 52743-2007подходят для районов с сейсмической активностью до 7 баллов по шкале MSK-64.

Насосы с торцовым уплотнением вала, со взрывозащищенными двигателями устанавливаются во взрывоопасных и пожароопасных помещениях (классы взрывоопасных зон 1,2 ГОСТ Р51330.9-99).

  • системы водоотведения канализационных стоков (структуры ЖКХ, муниципальные водоканалы)
  • дренажные системы для очистки сточных вод
  • перекачка и дренирование канализационных стоков (предприятия металлургической и нефтеперерабатывающей отраслей)

Конструкция насосов СМ / СД для сточных масс

Насосы типа СМ /СД с сальниковым или торцовым уплотнением вала.

Корпус - чугунная отливка со входом в насос по оси вращения и выходным патрубком в одной плоскости с осью вращения колеса, спирально-кольцевым отводом и опорными лапами.

Кронштейн соединен с корпусом уплотнения болтами и крепится к корпусу насоса шпильками.

Рабочее колесо - центробежное, одностороннего входа, закрытого типа разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).

Направление вращения ротора левое.

Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.



Пример условного обозначения насоса  СМ 80-50-200а-Е-2 УХЛ3.1 ТУ26-06-1672-95

СМ – сточно-массный насос;

80 – диаметр входного патрубка, мм;

50 – диаметр выходного патрубка, мм;

200 – диаметр рабочего колеса (условный), мм;

а - индекс обточки рабочего колеса:  а, б - уменьшенный диаметр рабочего колеса

Е - тип уплотнения, Е - торцовое уплотнение, без индекса - сальниковое уплотнение

2 –  индекс частоты вращения:  2 – 48,4 с-1 (2900 об/мин), 4 – 24,2 с-1 (1450 об/мин), 6 – 16,0 с-1 (960 об/мин);

УХЛ – климатическое исполнение;

3.1 – категория размещения.



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа СМ
