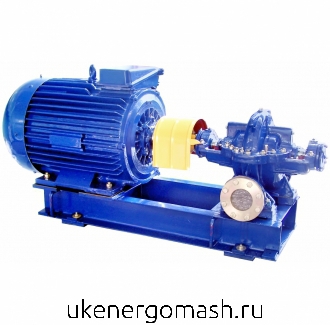

Насосы для нефтепродуктов типа ЦН

Насосы для нефтепродуктов типа ЦН

Насосы для нефтепродуктов типа ЦНнасосы динамические двухстороннего входа   насосы динамические двухстороннего входа

 насосы для нефтегазовой отрасли

насосы для нефтегазовой отрасли  (перекачка нефти/нефтепродуктов , нефтепереработка, нефтехимия)

насосы для химической промышленности


 насосы для нефтепродуктов

насосы для нефтепродуктов (нефть , мазут , масло ,бензин , керосин , дизельное топливо , вода с нефтепродуктами)

насосы для химически активных сред


Применение нефтяных насосов типа ЦН

Насосы центробежные типов ЦН160/112 и ЦН90/100 / агрегаты электронасосные на их основе служат для перекачивания топлив для реактивных двигателей по ГОСТ10227-86, ГОСТ12308-89 в чистом виде и с противоводокристаллизационными жидкостями до 0,3% по массе (ТГФ – ГОСТ17477-86, ТГФМ – ТУ6-10-1457-79, И – ГОСТ 8313-88 и И-М ТУ 6-10-1457-79, автомобильных бензинов ГОСТ2084-77, авиационных бензинов ГОСТ1012-72 и дизельных топлив ГОСТ305-82), воды и жидкостей, сходных с водой по вязкости и химической активности.

  • топливо-заправочные комплексы (ТЗК) в аэропортах, аэродромные топливозаправщики для транспортировки светлых нефтепродуктов и механизированной заправки измеряемыми объемами топлива
  • перекачка нефти и технологические эстакады нефтеперерабатывающих заводов
  • нефтяные терминалы для перевалки автобензинов, дизельного и авиационного топлива, авиационных керосинов

ГОСТ27.003-90

Требования безопасности по ГОСТ Р 52743-2007

Насосы ЦН для перекачивания жидкостей, относящихся к категории IIА, IIВ и группам взрывоопасности Т1, Т2, Т3 по ГОСТ Р51330.19. По классификации ПУЭ (правила устройства электроустановок) установка электронасосов допускается во взрывоопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIА.

КОНСТРУКЦИЯ насосов ЦН

Насос ЦН центробежный двустороннего входа, горизонтальный, одноступенчатый с двусторонним подводом жидкости к рабочему колесу и спиральным отводом.

Корпус насоса с разъемом в горизонтальной плоскости, проходящей через ось ротора. Крышка корпуса продолжает конфигурацию каналов корпуса.

Насосы ЦН90/100, ЦН90/100-Е, ЦН160/112, ЦН160/112-Е, ЦН160/112-1, ЦН160/112-Е-1 (с нижним расположением патрубков) с отверстием в крышке М16х1,5 для присоединения вакуумнасоса / системы вакууммирования. Насосы ЦН160/112-2, ЦН160/112-Е-2, ЦН160/112-3, ЦН160/112-Е-3 (с верхним расположением патрубков) с отверстием на напорном патрубке.

Направление вращения ротора: левое против часовой стрелки (для насосов с нижним расположением патрубков) либо правое по часовой стрелке (для насосов с верхним расположением патрубков).

Торцовое уплотнение: одинарное / одинарное со вспомогательным / двойное.

Рабочее колесо насоса - двустороннего входа.

Радиально-упорные подшипники воспринимают осевые усилия.

Рабочие температуры – до -40°С;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ насоса ЦН

Марки

Подача (номин.), м³/ч

Напор, м

Мощность потребляемая насосом (макс.), кВт

Частота вращения, об/мин

Частота вращения, c˜¹

КПД насоса, %

Частота тока, Гц

Вид тока

Допускаемый кавитационный запас, м, не более

ЦН 90/100

90

100

44

2900

48

60

50

переменный

4.8

ЦН 90/100-Е

90

100

50

2900

48

55

50

переменный

4.8

ЦН 90/100а

80

80

40

2900

48

60

50

переменный

4.8

ЦН 90/100а-Е

80

80

45

2900

48

55

50

переменный

4.8

ЦН 160/112

160

112

77

2900

48

70

50

переменный

4.8

ЦН 160/112-Е

160

112

85

2900

48

65

50

переменный

4.8

ЦН 160/112а

150

100

62

2900

48

70

50

переменный

4.8

ЦН 160/112а-Е

150

100

67

2900

48

65

50

переменный

4.8

ЦН 160/112б

135

80

50

2900

48

70

50

переменный

4.8

ЦН 160/112б-Е

135

80

54

2900

48

65

50

переменный

4.8

ЦН 160/112в-Е-т

135



46

2600

43

64

50

переменный

4.4



Пример условного обозначения насоса:   ЦН160/112в-Е-т У2 ТУ26-06-1640-91:
  • ЦН - центробежный;
  • 160 – подача, м3/ч;
  • 112 – напор, м;
  • в - индекс обточки рабочего колеса :  а - первая обточка рабочего колеса; б - вторая обточка рабочего колеса; в - специальная обточка колеса (для топливозаправщиков).
  • Е - материала корпуса: Е - из углеродистой стали, без индекса - чугунный корпус
  • т - тип уплотнения вала : т – одинарное торцовое уплотнение со вспомогательным, тд - двойное торцовое уплотнение, без индекса - одинарное торцовое уплотнение;
  • У2 –климатическое исполнение и категория размещения.



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа ЦН
