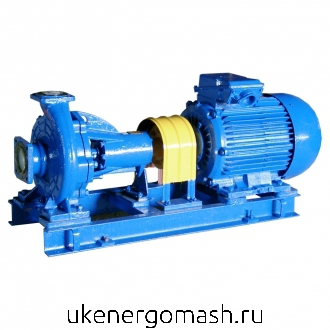

Насосы химические типа Х, АХ

Насосы химические типа Х, АХ

Насосы химические типа Х, АХ насосы центробежные консольные динамические
  • насосы центробежные консольные динамические

  насосы для водного хозяйства и жкх
  • насосы для водного хозяйства и жкх
  • водозабор ,водоснабжение
  • насосы для нефтегазовой отрасли
  • насосы для теплоэнергетики
  • насосы для атомной энергетики ,
  • насосы для химической промышленности ,
  • насосы для металлургии и горнодобывающей промышленности

  насосы для воды
  • насосы для воды (чистая, пластовая, морская)
  • насосы для нефти / нефтепродуктов , нефтепереработка, нефтехимия  (нефть , мазут , масло , бензин ,керосин , дизельное топливо , вода с нефтепродуктами)

Применение химических насосов типа Х

Центробежные химические насосы типа Х / агрегаты электронасосные на их основе служат для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, с содержанием твердых включений не более 0,1% по объему с размером частиц не более 0,2 мм, с коррозией материала проточной части до 01мм/год. Кинематическая вязкость до 30х10-6 м2/с. Температура перекачиваемой жидкости от - 40°С до +120°С.

Насосы в составе агрегата - изделия общего назначения - восстанавливаемые ГОСТ 27.003-90 в климатическом исполнении У2 и Т2 по ГОСТ 15150-69.

Насосы с торцовым уплотнением вала – со взрывозащищенными двигателями для установки во взрыво и пожароопасных помещениях.

Классы взрывоопасных зон 1,2 ГОСТ Р51330.9-99. Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.


Конструкция химических насосов типа Х

  • Сальниковое или торцовое уплотнение вала (одинарное или двойное).
  • Корпус насоса - отливка, в которой выполнены входной и выходной патрубки, спиральный отвод и опорные лапы.
  • Входной патрубок расположен по оси вращения, выходной направлен вертикально вверх и расположен в одной плоскости с осью вращения.
  • Корпус насоса крепится к фланцу кронштейна.
  • Кронштейн соединен с корпусом уплотнения винтами.
  • Отверстия для подачи охлаждающей (затворной) жидкости к сальниковому или торцовому уплотнениям - в корпусе уплотнения.
  • При перекачивании жидкости с температурой до +60°С подача затворной жидкости производится из корпуса насоса через отверстие в корпусе уплотнения, выше +600С охлаждающая жидкость подается от постороннего источника холодной воды (следует заменить пробку в корпусе уплотнения штуцером на длину 30-35мм).
  • Рабочее колесо насоса с разгрузочными отверстиями на основном диске - центробежное, одностороннего входа, закрытого типа.
  • Подвод жидкости к рабочему колесу - осевой.
  • Ротор насоса приводится во вращение по часовой стрелке электродвигателем через соединительную втулочно-пальцевую муфту. Радиальные подшипники в кронштейне - опора ротора и штуцер Dу= 6,5 мм, для отвода утечек жидкости.
  • Проточная часть из нержавеющей стали и различные варианты уплотнений вала для перекачивания химически активных жидкостей.
  • Лапы на корпусе насоса для легкости ремонта без демонтажа трубопроводов.


Насос типа АХ (абразивный химический насос)

Применение: перекачивание растворов с содержанием абразивных частиц диаметром до 1 мм в концентрации до 1,5 %.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ насоса Х

Марки

Подача (номин.), м³/ч

Напор, м

Мощность,

кВт

Частота вращения, об/мин

Частота вращения, c˜

Давление на входе в насос, МПа

Диаметр рабочего колеса, мм

КПД, %

Напряжения сети, В

Частота тока, Гц

Вид тока

Допускаемый кавитационный запас, м

Х-80-50-200

50

50

15

2900

48

6

208

65

220/380

50

переменный

3.5

Х-80-50-200а

45

45

11

2900

48

6

186

65

220/380

50

переменный

3.5

Х-100-65-250

100

80

40

2900

48

6

254

67

220/380

50

переменный

4.5

Х-100-65-250а

80

70

34

2900

48

6

238

67

220/380

50

переменный

4.5

Х-100-65-250б

80

60

27

2900

48

6

220

67

220/380

50

переменный

4.5

Х-100-65-250м

100

90

45

2900

48

6

267

67

220/380

50

переменный

4.5



Пример условного обозначения насоса:  Х-Е-80-50-200 а-55-К У 2 ТУ3631-406-00217975-2013

·         Х - химический насос;

·         Е - индекс насоса , предназначенного для эксплуатации во взрыво- и пожароопасных производствах по ГОСТ 31839-2012. Для насосов общепромышленного назначения индекс не проставляется;

·         80 - диаметр входного патрубка, мм;

·         50 - диаметр выходного патрубка, мм;

·         200 - диаметр рабочего колеса (условный), мм;

·         а - индекс обточки рабочего колеса: м или л - увеличенные, а, б или в - уменьшенные диаметры рабочего колеса;

·         55 - тип уплотнение: без обозначения - сальниковое, 5 - одинарное торцовое, 55 - двойное торцовое;

·         К - исполнение по материалу: Е - хромоникельмолибденовая сталь 12Х18Н12М3Т; К - хромоникелевая сталь 12Х18Н9Т; Д - хромистая сталь 20Х13;

·         У – климатическое исполнение;

·         2 -категория размещения.



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа Х
