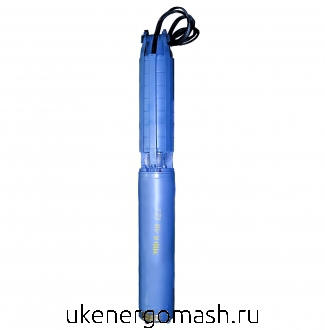

Насос скважинный погружной ЭЦВ

Насос скважинный погружной ЭЦВ

Насос скважинный погружной ЭЦВ насосы динамические (многосекционные) насосы динамические (многосекционные)

 насосы для водоснабжения

насосы для водного хозяйства и жкх (водозабор, водоснабжение, дренаж)

насосы для нефтегазовой отрасли (водоснабжение)

насосы для теплоэнергетики (водоснабжение)


 насосы для воды (чистая, артезианская) насосы для воды (чистая, артезианская)



Применение насоса погружного ЭЦВ / 2ЭЦВ

Агрегат электронасосный центробежный скважинный ЭЦВ служит для подъëма из скважин воды с общей минерализацией до 1500 мг/л с водородным показателем (рН) 6,5...9,5, с температурой до 25 °С, массовой долей твëрдых механических примесей - до 0,01 %, с содержанием хлоридов - до 350 мг/л, сульфатов - до 500 мг/л, сероводорода - до 1,5 мг/л.

  • орошение и понижение уровня грунтовых вод
  • обеспечения водоснабжения в структурах водоканалов и ЖКХ
  • водоснабжение частных хозяйств
  • обеспечение питьевой и технической водой промышленных предприятий, объектов теплоэнергетики
  • аварийная откачка воды из затопленных шахт

Агрегат вида I, восстанавливаемый по ГОСТ 27.003.

Климатическое исполнение: У * ГОСТ 15150 .

Возможна комплектация электродвигателями ПЭДВ и ДАП для 2ЭЦВ.


Конструкция скважинного насоса ЭЦВ

Агрегат: центробежный многоступенчатый насос с электродвигателем.

Ступени насоса соединены стяжками из стальной ленты или шпильками.

Ротор насоса: вал с рабочими колесами и втулками, вращается в резинометаллических подшипниках.

Трехфазный асинхронный электродвигатель: с короткозамкнутым ротором, погружной, с синхронной частотой вращения 50 с-1 (3000 об/мин). Направление вращения ротора правое (по часовой стрелке).

Рабочее положение: вертикальное (без нагрузки от трубопровода на напорный патрубок) / горизонтальное (со специальными опорами, следует учесть минимальный уровень воды (min 0,5 м) и исключить нагрузки на напорный патрубок).

2ЭЦВ:

  • Внутренняя полость электродвигателя изолирована от перекачиваемой воды.
  • Исключена коррозия статорных и роторных пластин, высокий КПД.

Пример условного обозначения насосов 2ЭЦВ 8-25-100 ТУ 26-06-1659-92:

ЭЦВ - агрегат с комплектацией электродвигателем ПЭДВ,

2ЭЦВ -  агрегат с комплектацией электродвигателем ДАП

8 - внутренний диаметр обсадной трубы скважины, мм, уменьшенный в 25 раз;

25 – номинальная подача, м3/ч;

100 – номинальный напор, м.



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа ЭЦВ / 2ЭЦВ
