Насосы вакуумные ВВН, НВР

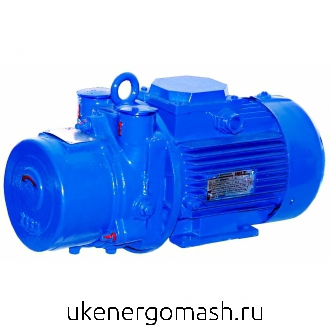

Насосы вакуумные ВВН, НВР

Насосы вакуумные ВВН, НВР насосы динамические (вакуумные) насосы динамические (вакуумные)


 насосы для воздуха, газа насосы для воздуха, газа




Применение вакуумных насосов ВВН,НВР

НВР – пластинчато-роторные насосы для откачивания очищенных от механических загрязнений и капельной влаги, химически неагрессивных парогазовых смесей из герметичных объемов воздуха.

ВВН - насосы вакуумные водокольцевые для отсасывания воздуха или неагрессивных газов и парогазовых смесей, очищенных от основной массы капельной влаги.

Возможность работы на воздухе и воде, неагрессивных газах, парах и жидкостях.

Насосы ВВН,НВР не требуют очистки поступающего газа, допускают попадание в машину жидкостей вместе с засасываемым газом.

Электронасосы 2ВВН1-0,8 могут быть использованы для создания предварительного разрежения для высоковакуумных установок.

Насосы ВВН, 2ВВН восстанавливаемые по ГОСТ 27.003-90 в климатическом исполнении УХЛ 4.2 и Т 2 по ГОСТ 15150-69.

  • пищевая промышленность в технологических процессах дегазации растительных масел
  • химическая, целлюлозно-бумажная, нефтяная, газовая промышленности
  • сельскохозяйственные предприятия в системах полива, для заполнения всасывающей линии центробежных насосов, доильные аппараты
  • кондитерские фабрики - ускоренная варка карамели
  • табачные фабрики - сушка табака
  • вакуумная сушка древесины
  • структуры ЖКХ и водоканалы - заполнение всасывающих трубопроводов перекачиваемой жидкостью



Конструкция насосов для воздуха и газа

Электронасосы водокольцевые типа 2ВВН1-0,8 и ВВН1-1,5 моноблочной компоновки:  насоса закреплен на валу электродвигателя эксцентрично относительно вала двигателя на раме.

Насосные агрегаты ВВН1-12, ВВН1-3 и ВВН1-0,75: насос с электродвигателем на общей раме.

Насос вакуумный ВВН - машина простого действия с боковым всасыванием и осевым нагнетанием. Принцип действия: механическое всасывание и выталкивание газа за счет изменения объема рабочей полости.

Корпус - чугунная отливка с полостями всасывания и нагнетания.

Диск из бронзы на валу закреплен шпонкой и может свободно перемещаться по валу в осевом направлении, торцовые зазоры между крышкой и корпусом - равномерные. При вращении диска вода, увлекаемая лопатками, под действием центробежных сил, отбрасывается к периферии крышки, образуя водяное кольцо. Образуется разреженное пространство для всасывания газа через большой серповидный вырез в корпусе насоса, происходит сжатие перекачиваемого газа. Газ и излишняя вода выбрасывается в нагнетательный патрубок насоса.

Сальниковое уплотнение вала (для электронасоса ВВН1-1,5 и насосных агрегатов ВВН1-3 и ВВН1-0,75). Торцовое уплотнение вала (для электронасосов 2ВВН1-0,8).

Направление вращения вала – правое.



  • возможность откачивать воздух и газы с механическими примесями
  • отсутствие быстроизнашивающихся деталей
  • малые габаритные размеры, низкие уровни вибрации и шума
  • сальниковая набивка на основе терморасширенного графита и торцовых уплотнений



Технические характеристики насоса

Марки

Мощность

потребляемая

насосом, кВт

Частота

вращения, об/мин

Частота

вращения,

c˜¹

Напряжения

сети, В

Частота

тока, Гц

Производ-ть,

м³/с

Уменьшение

произв-ти,

 % м³/с

Расход

воды, м³/ч

Мощность

на ном. режиме,

кВт/м³*мин

Мощность двигателя, кВт

ВВН1-0,75



1450

24

220/380

50

0.0125

40

0.18

2

2.2

2ВВН1-0,8

1.3

2900

48

380

50

0.0140

40

0.0560

1

2.2

ВВН1-1,5

3

1500

25

380

50

0.0260



0

4

5.5

ВВН1-3

6.15

1500

25

380

50

0.0560

20

0.4200



7.5

ВВН1-12

18.6

1000

16.7

380

50

0.2

20

1.38



22



Пример условного обозначения насоса:   2ВВН1-0,8-УХЛ4  ТУ3648- 236 -05747979-2004

2 – порядковый номер модернизации;

ВВН1- вакуумный водокольцевой насос с номинальным давлением 0,04 МПа;

0,8 – производительность, м3/мин;

УХЛ – климатическое исполнение;

4– категория размещения при эксплуатации.



Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа ВВН 1-0,75

Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа ВВН 1-1,5

Руководство по эксплуатации насосов типа Х  pdf-icon  Руководство по эксплуатации насосов типа ВВН1

Руководство по эксплуатации насосов типа Х  pdf-icon  Руководство по эксплуатации насосов типа 2ВВН1-0,8
