Применение насосов типа ВК, ВКС, ВКО

Насосы вихревые / агрегаты электронасосные служат для перекачивания воды и жидкостей, сходные с водой по вязкости – до 36·10-6 м2/с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, размером не более 0,05мм, линейная скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908-85.



Исполнения насоса (А (чугунное), Б (бронзовое), К (нержавеющее)):

  • ВК – А, Б, К
  • ВКС –А, Б, К
  • ВКО –А

Температура перекачиваемой жидкости для вихревых насосов ВК, ВКС, ВКО:

  • исполнения А –от -15 до +85°С
  • исполнения Б и К – от -40 до плюс 85°С



Насосы восстанавливаемые по ГОСТ 27.003-90 в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69:

  • для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР)
  • для перекачивания чистой воды и сходных с ней жидкостей в сфере ЖКХ и сельского хозяйства
  • обеспечение водоснабжения в технологических процессах промышленных предприятиий, предприятий теппловой и атомной энергетики, нефтегазовой отрасли, судостроении



Агрегаты применяются для машинных и котельных отделений судов, со знаком автоматизации А1 и А2 в символе класса РМРС.

Требований безопасности по ГОСТ Р 52743-2007.

Уплотнение вала – сальниковое, не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей.

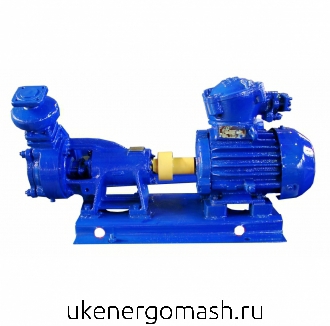

Конструкция вихревого, одноступенчатого, горизонтального, консольного насоса ВК, ВКС, ВКО

  1. Агрегат электронасосный: насоса и приводной двигатель, на общей фундаментной раме или плите соединены при помощи упругой муфты.
  2. Рабочее колесо (диск с радиально расположенными лопатками) перемещает жидкую среду по кольцевому каналу, придавая ей энергию.
  3. Рабочая камера проточной части - кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая часть канала разделены перемычкой (отсекателем).
  4. Рабочее колесо, закреплено на валу шпонкой, свободно перемещается в осевом направлении.
  5. Вал насоса вращается в двух шарикоподшипниковых опорах в кронштейне насоса.
  6. У насосов ВКС имеется напорный колпак для возможности самовсасывания.
  7. У насосов ВКО крышка обогрева с крышкой и диск обогрева с корпусом образуют камеру обогрева, куда подводится пар / охлаждающая жидкость.
  8. Широкий диапазон напора при малых подачах
  9. Линейная зависимость напора от подачи
  10. Отличная самовсасывающая способность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ насоса

Марки

Подача, м³/ч

Напор, м

Мощность кВт

Частота вращения, об/мин

Частота вращения, c˜¹

Давление

 на вход,

кгс/см²

КПД насоса, %

КПД агрегата, %

Напряжения сети, В

Частота тока, Гц

Кавитац. запас, м

Высота самовсас., м

ВК, ВКС, ВКО 1/16

3.4

16

1.2

1450

24

2.5

28

22

220/380/660

50/60

4

4

ВК, ВКС, ВКО 2/26

3.6

26

4.6

1450

24

2.5

33

26

220/380/660

50/60

5

4

ВК, ВКС, ВКО 4/28

14.4

28

7

1450

24

2.5

41

32

220/380/660

50/60

6

4

ВК, ВКС, ВКО 5/24

18

24

8.3

1450

24

2.5

38

30

220/380/660

50/60

6

4

ВК, ВКС, ВКО 5/32

18

32

8.8

1450

24

2.5

39

30

220/380/660

50/60

6.5

3.5

ВК, ВКС, ВКО 10/45

36

45

27

1450

24

2.5

35

31

220/380/660

50/60

7

3

Пример условного обозначения:    ВКО 2/26 А – У3.1  ТУ 26-06-1213-81

·            ВК – тип насоса : ВК - вихревой консольный, ВКС - вихревой консольный самовсасывающий, ВКО - вихревой консольный обогреваемый (охлаждаемый);

·            2 -  подача, л/с;

·            26 - напор, м;

·            А - условное обозначение материала проточной части:  А  - чугунное, Б - бронзовое, К - нержавеющее ;

·            У3.1 (или У2, ОМ2) – климатическое исполнение и категория размещения.





Руководство по эксплуатации насосов типа Х pdf-icon  Руководство по эксплуатации насосов типа ВК/ВКС/ВКО
