Защита электродвигателей

Защита электродвигателей

Электронные реле защиты электродвигателей серии C и GL, взрывозащищëнных ( EEx e ) электродвигателей серии G и BG

ЗАЩИТЫ/СЕРИЯ

C

GL

G/GB

ПЕРЕГРУЗКА






ПЕРЕКОС ФАЗ ИЛИ ПОТЕРЯ ФАЗЫ






ПОСЛЕДОВАТЕЛЬНОСТЬ ФАЗ

-


-

ПЕРЕГРЕВ

-






Реле защиты электродвигателей Fanox

Электронные реле защиты электродвигателей измеряют потребляемый двигателем ток. Токи измеряются тремя токовыми трансформаторами, значения используются для создания тепловой модели электродвигателя и сравнения их со значениями токов, установленными на реле.

Реле FANOX работает при любых условиях пуска и работы электродвигателей. Три класса срабатывания серии C перекрывают все режимы старта и рабочего цикла. 3 питающих электродвигатель проводника пропускаются в соответствующие отверстия в реле, не подключаясь к нему, поэтому цепи питания двигателя и реле полностью гальванически развязаны.

Диапазон измеряемых токов до 1000 А благодаря возможности использования токовых трансформаторов.

Термопамять: при аварийном отключении, электронное реле FANOX не запустит двигатель до полного его остывания, сохранив всю информацию о двигателе.


Электронное реле для защиты электродвигателя от:

  • Перегрузки по току
    (реле защиты создает тепловую модель двигателя во время пуска, работы и останова; при перегрузке учитываются аварийные отключения, что влияет на скорость срабатывания; при аварийном отключении, электронное реле не даст запустить двигатель до полного остывания, информация о двигателе сохраняется при отключении, светодиод мигает начиная с 1.1 х I р  при перегрузке)
  • Перекоса фаз и потери фазы
    (реле обнаруживает обрыв фазы, даже если электродвигатель работает с нагрузкой меньше номинальной; перекос фаз обнаруживается в случае если значения токов в фазах отличаются более чем на 40%; электронное реле останавливает двигатель в течении 3 сек., предотвращая его поломку)
  • Неправильной последовательности фаз
    (очередность фаз определяется токовыми датчиками, действует в процессе старта двигателя, для правильного определения время старта, не используется при использовании преобразователя частоты)
  • Перегрева двигателя
    (терморезисторные датчики встроены в реле(термисторы / PTC )

Серия C

Реле защиты двигателей малой и средней мощности в компрессорах, вентиляторах, конвейерах, для точной защиты от перегрузок во время старта. 3 класса срабатывания  перекрывают все режимы старта рабочего цикла.

Серия GL

Защищают двигатели любой мощности (до 630 А и выше), общая защита + защита от перегрева. 7 классов срабатывания  перекрывают все режимы старта и рабочего цикла.

Серия G

Реле защиты взрывозащищенных двигателей серии G для двигателей любой мощности, во взрывоопасных зонах: химическая промышленность, нефтедобыча, угольные шахты и т.д.

Серия BG

Характеристики реле серии BG аналогичны серии G . BG для использования с выносным дисплеем - не имеет светодиодов на передней панели.

  • Токовые трансформаторы
  • Выносной дисплей (модуль можно устанавливать на дверь шкафа вместо кнопки диаметром 22 мм, длина кабеля = 2 м)

Технические характеристики реле защиты электродвигателей

Технические характеристики cерия C


НАПРЯЖЕНИЕ ПИТАНИЯ (+15% -10%), 50ГЦ

1х230В, 1х115В, 24В в зависимости от модели

Внешний дисплей (опция)

ODC

ТЕРМОПАМЯТЬ

Да

C рабатывание при перегрузке

от 1.1 х I в

МАК C ИМАЛЬНОЕ НАПРЯЖЕНИЕ ДВИГАТЕЛЯ

1000 В

Классы срабатывания

10-20-30

ПЕРЕКОС ФАЗ

Более 40%, время задержки < 3с

Сброс ошибки

Ручной и внешний

СИГНАЛЬНЫЕ СВЕТОДИОДЫ

3 светодиода: Вкл. + один на каждую защиту

Выходные контакты

1 реле с 1 НЗ + 1 НО

ПОДКЛЮЧЕНИЕ: МАКС. СЕЧЕНИЕ/МОМЕНТ ЗАТЯЖКИ

2,5 мм 2 / 20 Нсм

Потребляемая энергия

С9: 6.5 ВА, 220 В / С21-С45: 2.5 ВА

СТЕПЕНЬ ЗАЩИТЫ

IP 20

Вес

0.3 кг

КРЕПЛЕНИЕ

DIN -рейка

Температура хранения

-30 о С +70 о С

РАБОЧАЯ ТЕМПЕРАТУРА / МАКС. ВЫСОТА

-15 о С +60 о С / 1000 м ; -15 о С +50 о С / 3000 м

Стандарты

IEC 255, IEC 947, IEC 801, EN 50081-2 , ГОСТр



Технические характеристики cерия GL


НАПРЯЖЕНИЕ ПИТАНИЯ (+15% -10%), 50ГЦ

1х230В, 1х115В, 24В в зависимости от модели

Внешний дисплей (опция)

ODGL

ТЕРМОПАМЯТЬ

Да

C рабатывание при перегрузке

от 1.1 х I B

МАК C ИМАЛЬНОЕ НАПРЯЖЕНИЕ ДВИГАТЕЛЯ

1000 В

Классы срабатывания

5 -10-15-20-25-30-35

ПОРЯДОК СЛЕДОВАНИЯ ФАЗ

Определяется во время запуска двигателя

Перекос фаз

Более 40%, время задержки < 3с

СОПРОТИВЛЕНИЕ PTC В ХОЛОДНОМ СОСТОЯНИИ

мин. 25 Ом / макс. 1500 Ом

Сопротивление срабатывания/сброса

3600 Ом / 1800 Ом

СБРОС ОШИБКИ

Ручной и внешний

Сигнальные светодиоды

4 светодиода: Вкл. + один на каждую защиту

ВЫХОДНЫЕ КОНТАКТЫ

1 реле с 1 НЗ + 1 НО контактами

Подключение: макс. сечение/момент затяжки

2,5 мм 2 / 20 Нсм

ПОТРЕБЛЯЕМАЯ ЭНЕРГИЯ

2.5 ВА

Степень защиты

IP 20

ВЕС

0.5 кг

Крепление

на DIN-рейку

ТЕМПЕРАТУРА ХРАНЕНИЯ

-30 о С +70 о С

Рабочая температура / макс. высота

-15 о С +60 о С / 1000 м ; -15 о С +50 о С / 3000 м

СТАНДАРТЫ

IEC 255, IEC 947, IEC 801, EN 50081-2 , ГОСТр



Технические характеристики cерия G и BG


НАПРЯЖЕНИЕ ПИТАНИЯ (+15% -10%), 50ГЦ

1х230В, 1х115В, 24В в зависимости от модели

Внешний дисплей G 17 / BG 17

Нет / ODG

ТЕРМОПАМЯТЬ / СРАБАТЫВАНИЕ ПРИ ПЕРЕГРУЗКЕ

Да / от 1.1 х I р

Мак c имальное напряжение двигателя

1000 В

15 КРИВЫХ СРАБАТЫВАНИЯ

В холодном состоянии при 6 х I B от 2 до 30 с

Перекос фаз

Более 40%, время задержки < 3с

PTC MIN / MAX – СРАБАТЫВАНИЕ

100 Ом / 1500 Ом – 2750 Ом

Сброс

Ручной и внешний

СИГНАЛЬНЫЕ СВЕТОДИОДЫ

4 светодиода: Вкл. + один на каждую защиту

Однофазное питание



· НАПРЯЖЕНИЕ

115 – 230 В (+15% -6%) / 24 В ( + 10%)

· Частота

50/60 Гц ( от 49 до 61,2 Гц )

· ПОТРЕБЛЕНИЕ

2,5 ВА (115 –230 В ) / 1,5 Вт ( 24 В )

· Плавкий предохранитель

6 А

ВЫХОДНЫЕ КОНТАКТЫ

1 реле с 1 НЗ + 1 НО

Ток короткого замыкания

1000 А

ПОДКЛЮЧЕНИЕ: СЕЧЕНИЕ / МОМЕНТ

2,5 мм 2 / 20 Нсм

Степень защиты

IP 20

ВЕС

0.5 кг

Крепление

на DIN-рейку

ТЕМПЕРАТУРА ХРАНЕНИЯ

-30 о С +70 о С

Рабочая температура

-15 о С +60 о С

СТАНДАРТЫ

IEC 255, IEC 947, IEC 801, EN 50081-2, VDE 0660, ГОСТр



Схемы подключения реле

Схема подключения серии C без токового трансформатора

Схема подключения серии C без токового трансформатора



Схема подключения серии C с токовым трансформатором

Схема подключения серии C с токовым трансформатором



Схема подключения серии GL, G и BG без токового трансформатора

Схема подключения серии GL, G и BG без токового трансформатора

Кривые срабатывания защиты

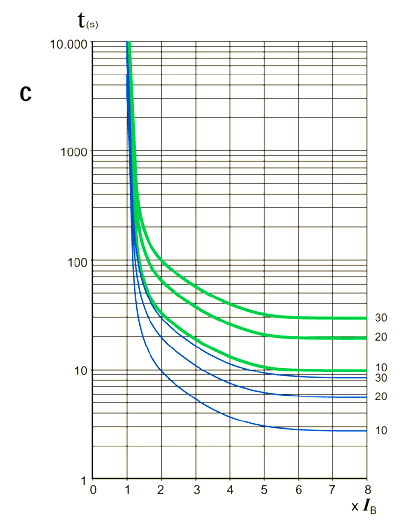

Кривые срабатывания серии C

Кривые срабатывания серии C

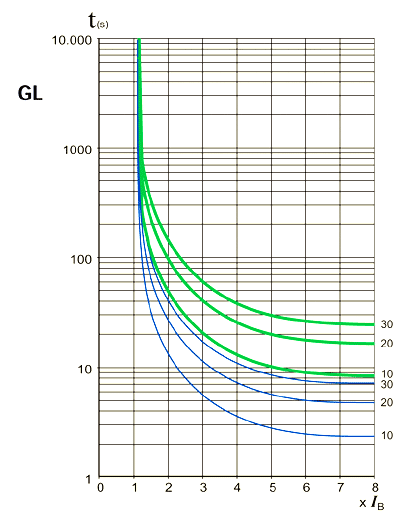

Кривые срабатывания серии GL

Кривые срабатывания серии GL

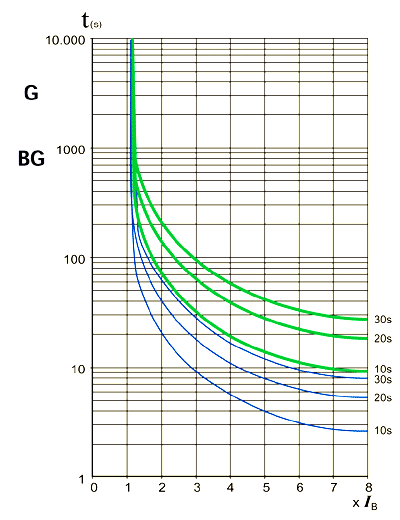

Кривые срабатывания серии G и BG

Кривые срабатывания серии G и BG

Кривые срабатывания (IEC 947-4-1)

  • Зеленые линии - холодные кривые срабатывания.
  • Синие линии - кривые, по которым работает реле, если в момент пуска двигатель находиться в нагретом состоянии, реле срабатывает быстрее.

Классы срабатывания/ время срабатывания

Классы срабатывания позволяют пользователю выбирать защиту от перегрузки в зависимости от области применения электродвигателя и режимов его пуска.

Каждому классу соответствует кривая срабатывания, определяющая время срабатывания реле при перегрузке по току.

Прямой пуск двигателя

ВРЕМЯ СТАРТА

КЛАСС СРАБАТЫВАНИЯ

ВРЕМЯ СРАБАТЫВАНИЯ

МОДЕЛИ

МОДЕЛИ

C9

C21

C45

GL16

GL40

GL90

P19

P44

P90

PF16

PF47

G17

BG17

1

10

10

10

10

10

10

5

5

5

10

10

4

4

2

10

10

10

10

10

10

10

10

10

10

10

6

6

3

10

20

20

15

15

15

10

10

10

20

20

10

10

4

20

20

20

20

20

20

15

15

15

20

20

12

12

5

20

30

30

20

20

25

15

15

15

20

20

16

16

6

20

30

30

25

25

25



30

30

18

18

7

30

30

30

20

30

35



30

30

22

22

8

30

30

30

30

30

35



30

30

24

24

9

30

30

30

35

35

35



30

30

28

28

10

30

30

30

35

35

35



30

30

30

30



Пуск звезда/треугольник

ВРЕМЯ СТАРТА

КЛАСС СРАБАТЫВАНИЯ

ВРЕМЯ СРАБАТЫВАНИЯ

МОДЕЛИ

МОДЕЛИ

C9

C21

C45

GL16

GL40

GL90

P19

P44

P90

PF16

PF47

G17

BG17

5

10

10

10

10

10

10

5

5

5

10

10

4

4

10

10

10

10

10

10

10

10

10

10

10

10

6

6

15

20

20

20

10

15

15

10

10

10

10

20

8

8

20

20

20

30

20

20

20

15

15

15

20

20

10

10

25

30

30

30

20

20

25

15

15

15

20

20

14

14

30

20

30

30

20

25

30



20

30

16

16

35

30

30

30

20

30

35



20

30

18

18

40

30

30

30

25

30

35



30

30

20

20
