Защита насосов

Защита насосов

Электронные реле защиты трехфазных насосов P и PF, однофазных насосов PS

Защиты/Серия

P

PF

PS

Перегрузка по току






Недогрузка по току


-



Недогрузка по cosφ

-


-

Перекос фаз или потеря фазы




-

Последовательность фаз




-

Перегрев

-


-

Перенапряжение

-

-




Электронные реле защиты электродвигателей насосов

Электронные реле защиты электродвигателей насосов измеряют потребляемый двигателем ток. Токи измеряются тремя токовыми трансформаторами, значения используются для создания тепловой модели электродвигателя и сравнения их со значениями токов, установленными на реле.

Реле FANOX работает при любых условиях пуска и работы электродвигателей. Три класса срабатывания серии C перекрывают все режимы старта и рабочего цикла. 3 питающих электродвигатель проводника пропускаются в соответствующие отверстия в реле, не подключаясь к нему, поэтому цепи питания двигателя и реле полностью гальванически развязаны.

Диапазон измеряемых токов до 1000 А благодаря возможности использования токовых трансформаторов.Термопамять: при аварийном отключении, электронное реле FANOX не запустит двигатель до полного его остывания, сохранив всю информацию о двигателе.

Электронное реле для защиты электродвигателя от:

·         Перегрузки по току
(реле защиты создает тепловую модель двигателя во время пуска, работы и останова; при перегрузке учитываются аварийные отключения, что влияет на скорость срабатывания; при аварийном отключении, электронное реле не даст запустить двигатель до полного остывания, информация о двигателе сохраняется при отключении, светодиод мигает начиная с 1.1 х I р  при перегрузке)

·        Перекоса фаз и потери фазы
(реле обнаруживает обрыв фазы, даже если электродвигатель работает с нагрузкой меньше номинальной; перекос фаз обнаруживается в случае если значения токов в фазах отличаются более чем на 40%; электронное реле останавливает двигатель в течении 3 сек., предотвращая его поломку)

·        Неправильной последовательности фаз
(очередность фаз определяется токовыми датчиками, действует в процессе старта двигателя, для правильного определения время старта, не используется при использовании преобразователя частоты)

·         Недогрузки по току

(защита двигателя от работы в режиме холостого хода - бездатчиковая защита от сухого хода).

·         Недогрузки по cosφ

(защита двигателей от работы в режиме холостого / сухого хода, для двигателей, работающих с малой нагрузкой: погружные насосы на бензозаправках и т.д.. Уровень срабатывания по недогрузке устанавливается с помощью потенциометра от 0,1 до 0,9)



Серия P

(защита насоса от работы при сухом ходе и кавитации - измерение потребляемого электродвигателем тока, 3 класса срабатывания перекрывают все режимы старта рабочего цикла)

Серия PF

(защищают насосы и системы, где недопустима работа без нагрузки (сухой ход, обрыв ремня вентилятора и т.д.), 7 классов срабатывания перекрывают все режимы старта и рабочего цикла)

Серия PS

(уровни срабатывания устанавливаются потенциометрами на панели, ручной / дистанционный / автоматический сбросы, автоматический возврат в исходное состояние каждые 4 минуты после срабатывания)

·         Токовые трансформаторы

·         Выносной дисплей (модуль можно устанавливать на дверь шкафа вместо кнопки диаметром 22 мм, длина кабеля = 2 м)

Технические характеристики реле защиты насосов

Напряжение питания (+15% -10%), 50Гц

1х230В, 1х115В, 24В в зависимости от модели

Внешний дисплей (опция)

ODP

Термопамять

Да

Cрабатывание при перегрузке

от 1.1 х Iв

Макcимальное напряжение двигателя

1000В

Классы срабатывания

10-20-30

Перекос фаз

Более 40%, время задержки

Сброс ошибки

Ручной,внешний и автоматический (каждые 20 минут)

Сигнальные светодиоды

4 светодиода: вкл.+один на каждую защиту

Выходные контакты

1 реле с 1 НЗ +1 НО контактами

Подключение: макс. сечение/момент затяжки

2,5 мм2 / 20 Нсм

Потребляемая энергия

2,5 ВА

Степень защиты

IP20

Вес

0,3 кг

Крепление

на DIN-рейку

Температура хранения

-30 0С +70 0С

Рабочая температура / макс. высота

-15 0С +60 0С / 1000м; -15 0С +50 0С / 3000м

Стандарты

IEC 255, IEC 947, IEC 801, EN 50081-2 ,ГОСТр (ссылка на сертификат!!)



Технические характеристики серии PF

Напряжение питания (+15% -10%), 50Гц

3х380В, 3х230Вв зависимости от модели

Внешний дисплей (опция)

ODPF

Термопамять

Да

Cрабатывание при перегрузке

от 1.1 х Iв

Макcимальное напряжение двигателя

440В

Классы срабатывания

5-10-15-20-25-30-35

Перекос фаз

Более 40%, время задержки

Сброс ошибки

Ручной,внешний и автоматический (каждые 20 минут)

Сигнальные светодиоды

4 светодиода: вкл.+один на каждую защиту

Выходные контакты

1 реле с 1 НЗ +1 НО контактами

Подключение: макс. сечение/момент затяжки

2,5 мм2 / 20 Нсм

Потребляемая энергия

1,5 Вт - 12ВА(220В) - 20ВА(380В)

Степень защиты

IP20

Вес

0,5 кг

Крепление

на DIN-рейку

Температура хранения

-30 0С +70 0С

Рабочая температура / макс. высота

-15 0С +60 0С / 1000м; -15 0С +50 0С / 3000м

Стандарты

IEC 255, IEC 947, IEC 801, EN 50081-2 ,ГОСТр (ссылка на сертификат!!)



Технические характеристики серии PS

Напряжение питания (+15% -10%), 50Гц

1x230В

Внешний дисплей (опция)

Нет

Сброс ошибки

Ручной и внешний

Крепление

на DIN-рейку

Схема подключения реле защины насосов FANOX

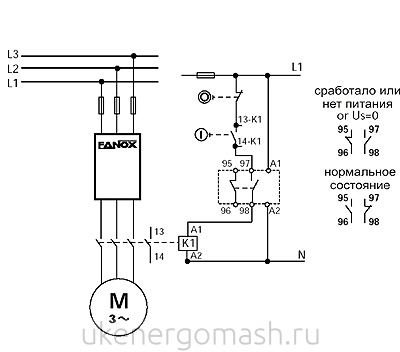

Схема подключения серии P, PF без токового трансформатора

Схема подключения серии P, PF без токового трансформатора

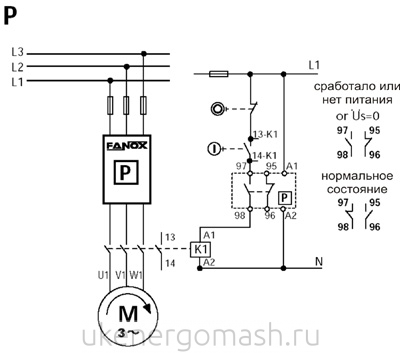

Схема подключения серии P с токовым трансформатором

Схема подключения серии P с токовым трансформатором

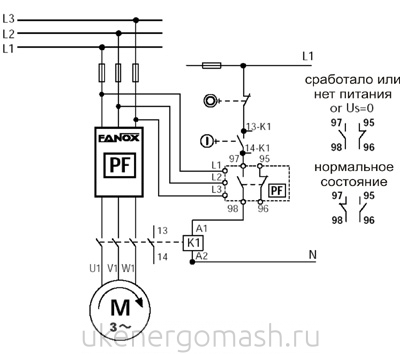

Схема подключения серии PF с токовым трансформатором

Схема подключения серии PF с токовым трансформатором

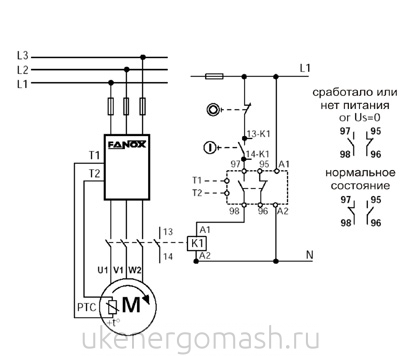

Схема подключения серии PS

Схема подключения серии PS




Кривые срабатывания

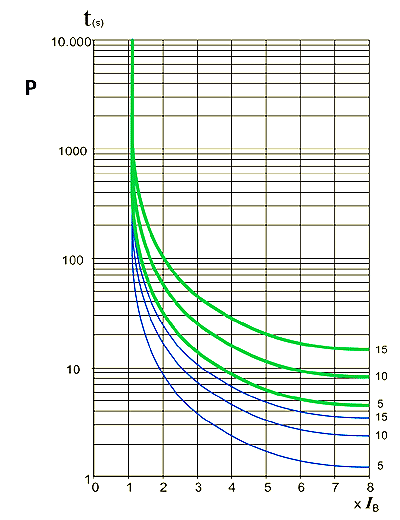

Кривые срабатывания Р и PF   (IEC 947-4-1)

  •          Зеленые линии - холодные кривые срабатывания.
  •          Синие линии - кривые, по которым работает реле, если в момент пуска двигатель находиться в нагретом состоянии, реле срабатывает быстрее.

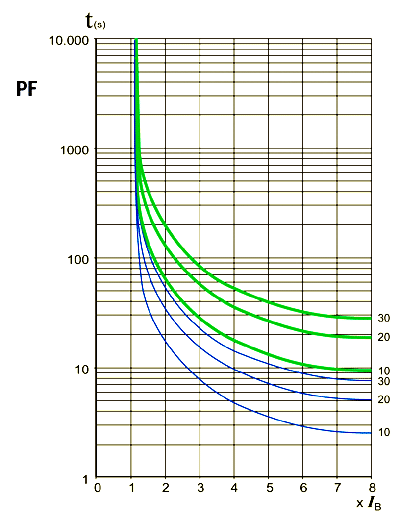

Кривые срабатывания Р и PF            Кривые срабатывания Р и PF

Классы срабатывания/ время срабатывания

Классы срабатывания позволяют пользователю выбирать защиту от перегрузки в зависимости от области применения электродвигателя и режимов его пуска.

Каждому классу соответствует кривая срабатывания, определяющая время срабатывания реле при перегрузке по току.



Прямой пуск двигателя

ВРЕМЯ СТАРТА (С)

КЛАСС СРАБАТЫВАНИЯ

ВРЕМЯ СРАБАТЫВАНИЯ T6X/В

МОДЕЛИ

МОДЕЛИ

C9

C21

C45

GL16

GL40

GL90

P19

P44

P90

PF16

PF47

G17

BG17

1

10

10

10

10

10

10

5

5

5

10

10

4

4

2

10

10

10

10

10

10

10

10

10

10

10

6

6

3

10

20

20

15

15

15

10

10

10

20

20

10

10

4

20

20

20

20

20

20

15

15

15

20

20

12

12

5

20

30

30

20

20

25

15

15

15

20

20

16

16

6

20

30

30

25

25

25



30

30

18

18

7

30

30

30

30

30

30



30

30

22

22

8

30

30

30

30

30

35



30

30

24

24

9

30

30

30

35

35

35



30

30

28

28

10

30

30

30

35

35

35



30

30

30

30



Пуск звезда/треугольник

ВРЕМЯ СТАРТА (С)

КЛАСС СРАБАТЫВАНИЯ

ВРЕМЯ СРАБАТЫВАНИЯ T6X/В

МОДЕЛИ

МОДЕЛИ

C9

C21

C45

GL16

GL40

GL90

P19

P44

P90

PF16

PF47

G17

BG17

5

10

10

10

10

10

10

5

5

5

10

10

4

4

10

10

10

10

10

10

10

10

10

10

10

10

6

6

15

20

20

20

10

15

15

10

10

10

10

20

8

8

20

20

20

30

20

20

20

15

15

15

20

20

10

10

25

30

30

30

20

20

25

15

15

15

20

20

14

14

30

30

30

30

20

25

30



20

30

16

16

35

30

30

30

20

30

35



20

30

18

18

40

30

30

30

25

30

35



30

30

20

20
