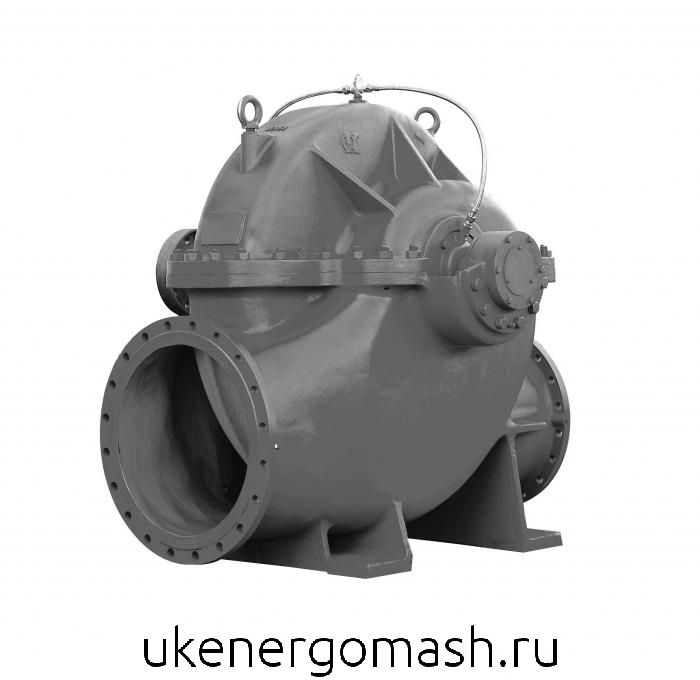

Насосы двухстороннего входа HTP

Насосы двухстороннего входа HTP

Насосы двухстороннего входа HTP

Насосы Heisskraft НТР применяется при большом расходе перекачиваемой жидкости.  Особенности насосов: низкое значение кавитационного запаса NPSH достигается за счет рабочего колеса двустороннего входа, различные варианты комплектации.

Стандартное исполнение - для перекачивания чистой воды.

Технические характеристики насоса НТР:

- Расход от 68-30000 м³
- Напор 6-230 м;
- Входной и выходной патрубки DN 150 - DN 1600 мм;
- Максимальная температура жидкости: +80 °С (Специальное исполнение до +150 °С)
- Максимальная температура окружающего воздуха: +40 °С
- Максаксимальное рабочее давление 10 и 16 Бар
- Напряжение питания 380 В, 6000 В или 10000 В
- Частота вращения двигателя: 2900 , 1480 и 990 об/мин;

Области применения:

- Водоснабжение;
- Водозаборные сооружения;
- Водоснабжение и водоотведение объектов промышленности;
- Системы отопления и вентиляции;
- Системы пожаротушения;
- Промышленное применение;
- Сельское хозяйство.

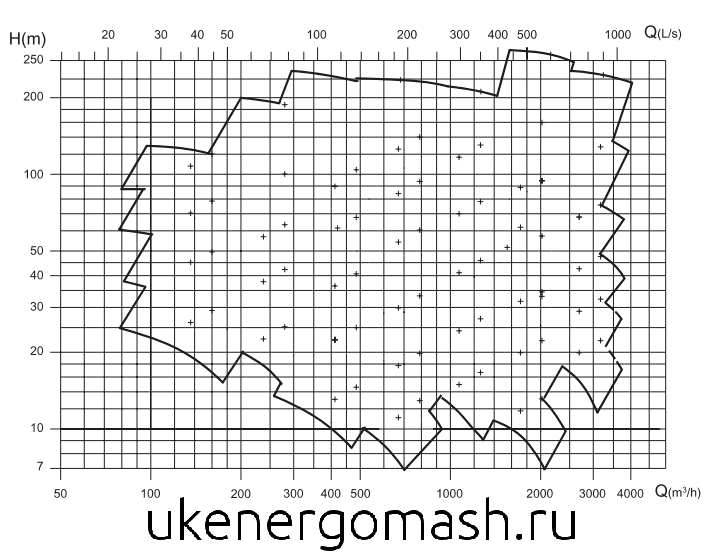

 Технические характеристики насоса НТР

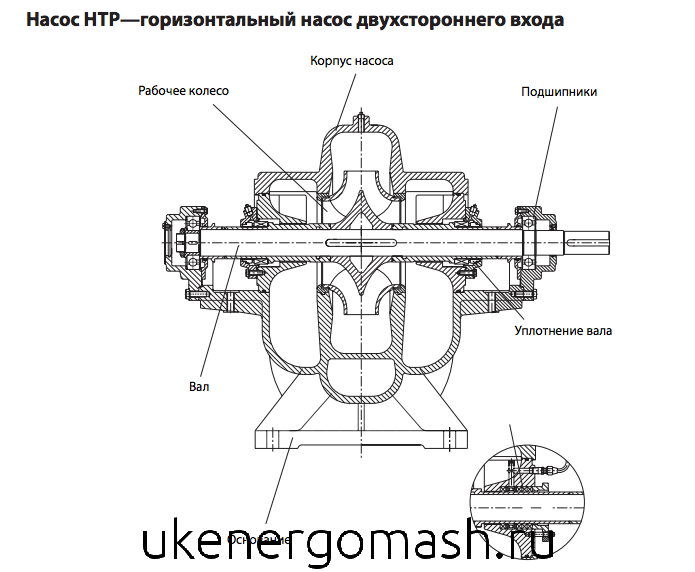

Чертеж насоса НТР

Расшифровка чертежа:

Рабочее колесо:

1-рабочее колесо с двойным входом компенсирует основные нагрузки;

2- оптимизация гидравлической модели с помощью специальных программ;

3- конструкция рабочего колеса позволяет применять насос на разные параметры при сохранении высокого КПД.



Корпус насоса:

1- спиральный корпус уменьшает радиальные нагрузки;

2- легкое техническое обслуживание;

3- удобство монтажа трубопровода к насосу благодаря расположению мотора и насосной части;

4- равномерный поток на входе в насос.



Подшипники:

1- подшипники с консистентной смазкой просты в обслуживании и имеют продолжительный срок службы;

2- длительный срок службы подшипников на обоих концах вала.



Вал:

1- упрочненая конструкция;

2- при небольшом противовращении ротора вал не разрушается;

3- высокая коррозионная стойкость и отличные механические свойства;

4- точно подогнанные компоненты исключают необходимость наладки при установке.



Основание:

1- насос и электродвигатель смонтированы на общей раме.



Уплотнение вала:

1- герметичное торцевое уплотнение;

2- безасбестовое;

3- возможна поставка с механическим торцевым уплотнением и с сальниковой набивкой (материал сальника Ramia)



pdf Техническая информация – Промышленные насосы Heisskraft
