Электропривод многооборотный РП-А и РП-Б

Электропривод с планетарным редуктором роликовой муфтой с двухсторонним ограничением крутящего момента типа А

Предназначен для дистанционного и местного управления трубопроводной арматуры общепромышленного исполнения.

                                                                                                                        Габаритные размеры

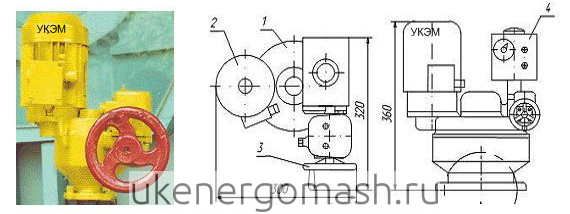

Электропривод РП РП-А-01 РП-А-02 привод задвижки

Электропривод позволяет осуществлять:

  • 1. Открытие и закрытие арматуры с пульта управления и остановку запорного устройства в двух промежуточных положениях;
  • 2. Автоматическое отключение электродвигателя муфтой ограничения крутящего момента при достижении запорным устройством арматуры крайних положений (открыто, закрыто) и при аварийном заедании подвижных частей в процессе хода на открытие или закрытие;
  • 3. Сигнализацию на пульте управления крайних положений запорного устройства арматуры, срабатывания муфты предельного момента;
  • 4. Местное указание крайних положений запорного устройства арматуры;
  • 5. Дистанционное указание положения запорного устройства - по специальному заказу поставляется датчик без показывающего прибора;
  • 6. Создание заданного крутящего момента на приводном валу и его регулировку при закрывании и открывании арматуры;



В состав электропривода входит редуктор с муфтой крутящего момента 1, электродвигатель 2, маховик ручного дублера 3 и коробка путевых выключателей.

Основные технические данные электропривода РП-А приведены в таблице:

Условное обозначение

Диапазон ограничения момента ограничивающим устройством,  Н.м

Диапазон количества оборотов привод. вала

Мощность э/д, кВт, на более

Частота вращения привод. вала, об/мин

Масса, кг, не более

Электропривод задвижки РП-А-01

25-60

7-35

0,25

26+10

25

Электропривод задвижки РП-А-02

25-60

7-35

0,37

26+10

26

Рабочее положение - любое.

Режим работы - в соответствии с ПВ электродвигателей.

Род тока -  переменный, трехфазный, частотой 50Гц, мощность 380В.

Электродвигатели предназначены для работы при температуре окружающей среды от -40 до +40 и относительной влажности до 95%.

Усилие на рукоятке ручного дублера - не более 60Н.

Кабельные выводы - сальниковые.



Рекомендуемая таблица применяемости электроприводов РП-А для запорной арматуры (чугунные задвижки 30ч906бр 30ч917бр):

Условный проход задвижки (30ч906бр, 30ч917бр), DN

Рабочее давление PN, кгс/см2

6

10

16

25

40

50

РП-А-01

РП-А-01

РП-А-01

РП-А-01

РП-А-01

65

РП-А-01

РП-А-01

РП-А-02

РП-А-02

РП-А-02

80

РП-А-01

РП-А-02

РП-А-02

РП-А-02

РП-А-02

100

РП-А-01

РП-А-02

РП-А-02





150

РП-А-02

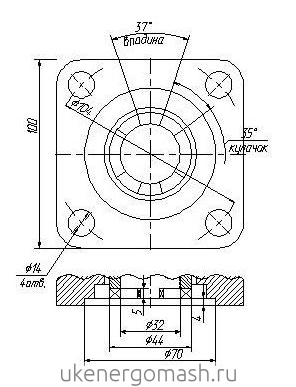

Присоединительные размеры:

Присоединение фланец типа А электропривода задвижки РП-А-01 РП-А-02



Электропривод с червячным редуктором с двухсторонней муфтой ограничения крутящего момента тип Б

 Электропривод привод для задвижки 30ч906бр 30ч917бр Ду Ру РП-Б-01 РП-Б-02 РП-Б-03 РП-Б-04

Электропривод типа Б предназначен для дистанционного и местного управления трубопроводной арматурой промышленного назначения.

Рабочее положение - любое.

Рабочий режим - в соответствии с ПВ электродвигателей.

Род  тока - переменный, трехфазный, частотой 50Гц, напряжением 380В.

Электропривод позволяет осуществлять :

-  открытие и закрытие арматуры с пульта управления и остановку запорного устройства в двух промежуточных положениях, автоматическое отключение электродвигателя муфтой ограничения крутящего момента при достижении запорным устройством арматуры крайних положений (открыто, закрыто) и при аварийном заедании подвижных частей в процессе хода на открытие или закрытие;                                                                                                  -  сигнализацию на пульте управления крайних положений запорного устройства арматуры, срабатывания муфты предельного момента;

-  местное указание крайних положений запорного устройства арматуры;

-  дистанционное указание положения запорного устройства - по специальному заказу поставляется датчик без показывающего прибора;

-  создание заданного крутящего момента на приводном валу и его регулировку при открывании и закрывании арматуры;

-  автоматическое переключение электропривода из положения ручного управления на электрическое;

-  создание повышенного условия в начале хода запорного органа на открытие путем блокировки муфты ограничения крутящего момента в начале хода на открытие.

                                                             Рис. Габаритные размеры электропривода.

Чертеж схема электропривода конструкция присоединения привода задвижки 30ч906бр 30с941нж 30ч917бр

  Присоединительные размеры :

Присоединительный ответный фланец электропривода тип Б для задвижки Основные параметры приводов РП-Б :

Условное обозначение  привода





Крутящий момент на выходном валу, Н*м (кгс*м)

Число оборотов выходного вала для закрытия (открытия) арматуры

Мощность электродвигателя, кВт

Частота вращения выходного вала, об/мин

Масса, кг (не более)

Электропривод задвижки РП-Б-01

40-80(4-8)

35-200      (6-36) по заказу

0,55

50

40

Электропривод задвижки РП-Б-02-1

80-120(8-12)

0,75

42

Электропривод задвижки РП-Б-02-2

100-130(10-13)

Электропривод задвижки РП-Б-03

130-150(13-15)

1,1

44

Электропривод задвижки РП-Б-04

150-250(15-25)

1,5

46



Рекомендуемая таблица применяемости электроприводов РП-Б для запорной арматуры (задвижки 30ч906бр, 30ч917бр,30с941нж):

Условный проход задвижки, DN

Рабочее давление PN, кгс/см2

6

10

16

25

40

150

РП-Б-01

РП-Б-01

РП-Б-01

РП-Б-02

РП-Б-02

200

РП-Б-01

РП-Б-02-1

РП-Б-02-1

РП-Б-02-2

РП-Б-03

250

РП-Б-02-2

РП-Б-02-2

РП-Б-02-2

РП-Б-03



300

РП-Б-03

РП-Б-03

РП-Б-03

РП-Б-04



350

РП-Б-03

РП-Б-04







400

РП-Б-03

РП-Б-04
