Регуляторы давления РД и расхода РР

Регуляторы давленияРД-НО и РД-НЗ и регуляторы расхода РР (перепада давления), работающие без постороннего источника энергии, предназначены для   автоматического поддержания заданного давления или перепада давления жидких, газообразных и парообразных сред, неагрессивных к материалам арматуры в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т. Материал клапана – 20Х13, стакана - бронза ОЗЦ7С5Н1.. Выпускаются по СНИЦ.423117.013ТУ Присоединительные размеры фланцев по ГОСТ 12815-80.

Варианты исполнения регуляторов давления:

  • Регулятор РД-НО – регулирование давления «после себя», нормально-открытый
  • Регулятор РД-НЗ – регулирование давления «до себя»,нормально-закрытый и исполнения РР-НО (регуляторы расхода)

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле. Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.

При заказе возможна дополнительная комплектация фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Табл.1  Технические характеристики регуляторов РД и РР

Диаметр условного прохода Dn, мм2532405080100150
Условная пропускная способность Kn, м³/ч6,31016256080160250
Диапазоны настройки регулируемого давления, МПа0,04-0,16; 0,1-0,63; 0,4-1,0
Условное давление Pn, МПа1,6
Зона пропорциональности 20% от верхнего предела настройки;
30% от верхнего предела настройки (для диапазона 0.4-1,0 МПа)
Зона нечувствительности, не более4% от верхнего предела настройки
Допустимый нерегулируемый расход в % от Kn, не более0,4
Температура регулируемой среды, °Сот 0 до +180
Тип герметезации сальникового узлаСильфонное уплотнение
Масса, кг23,52628,534,55658140

Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, с условным проходом 50 мм, с пределами настройки (0,1 – 0,4) МПа: «ГСП. Регулятор давления прямого действия РД-НО-50 (0,1 – 0,4) МПа – СНИЦ.423117.013 ТУ».

То же для регулятора давления с нормально закрытым регулирующим клапаном исполнения Т3: «ГСП. Регулятор давления прямого действия РД-НЗ-50 (0,1 – 0,4) МПа Т3 – СНИЦ.423117.013 ТУ».

Регуляторы расхода (перепада давлений) с условным проходом 40 мм, пределами настройки (0,04 – 0,16) МПа, исполнения Т3 для поставки на экспорт: «ГСП. Регулятор расхода прямого действия РР-НО-40 (0,04 – 0,16) на Т3 экспорт – СНИЦ.423117.013 ТУ».

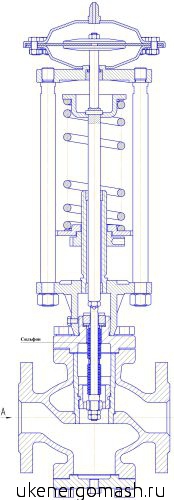

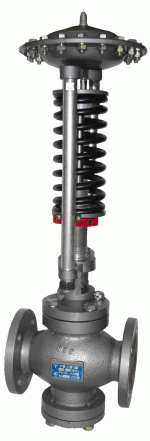

Регулятор давления РД-НО РД-НЗ и расхода РР после себяРегулятор давления РД-НО РД-НЗ до себя РРРегулятор РД-НО РД-НЗ РР после себя



 Принцип работы: всех регуляторов прямого действия построен на след.процессе: Нужному уровню давления в регулируемой системе соответствует определенный уровень расхода рабочей среды через регулятор давления при этом создаваемому усилию от давления на мембрану противодействует груз на рычаге, и вся система находится в равновесии. В случае колебания/изменения давления в системе и соответственно воздействия на мембрану и соответственно в усилии на приводе... шток с пробкой перемещается (преодолевая сопротивление рычага с грузами либо настроенной пружины в пружинных регуляторах) изменяя расход среды через регул.устройство давления/расхода, далее вместе с изменением расхода меняется давление и вся система вновь уравновешивается.

 Как было указано ранее, регуляторы могут изменять давление, после и до себя. Импульсная трубка, должна соединять мембранную коробку-привод с системой либо ДО либо ПОСЛЕ регулятора.

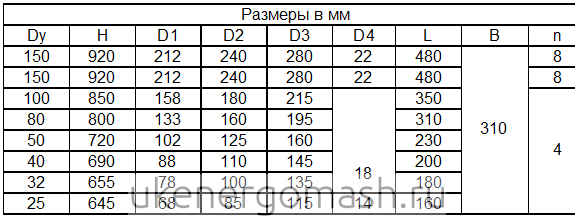

Табл.2 Габаритные и присоеденительные размеры Рис.Б) Регулятор РД-НЗ - сборка «НЗ» - регулятор давления; регулирование давления «до себя»
размеры Регулятор давления РД-НЗ
 Рис.А   РД-НО - сборка «НО» - регулятор давления; регулирование давления «после себя» Рис.В) Регулятор РР - сборка «НО» - регулятор расхода; регулирование перепада давлений
 Регулятор РД-НО Регулятор расхода РР-НО
  ФС – фильтр сетчатый; К31, К32 – клапаны запорные; РУ – расходное устройство; Pu – импульсное давление.
 При температуре регулируемой среды свыше 90ºС рекомендуется устанавливать регуляторы РР и РД с применением водяного затвора. Это позволит предотвратить преждевременный выход мембраны из строя и продлит срок еë службы. Водяной затвор



Перед регулятором рекомендуется устанавливать фильтр сетчатый.

По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.

Имеется разрешение Ростехнадзора ; сертификат соответствия Госстандарта России; санитарно – эпидемиологическое заключение разрешающее применять в хозяйственно – питьевом водоснабжении.

По всем техническим вопросам обращайтесь к тех.специалистам УКЭМ  (343) 222-79-77





А так же, предлагаем Вам рассмотреть альтернативу регуляторам РД, регуляторы РА  :

Каталог клапаны регулирующие, регуляторы давления - Скачать каталог "Регулирующая арматура" (Клапаны КПСР, КССР и Регуляторы РА) в формате Pdf (каталог8Mb) ...
Каталог клапаны регулирующие, регуляторы давления - Скачать каталог "Регулирующая арматура" (Клапаны КПСР, КССР и Регуляторы РА) архивом ZIP (каталог6.4Mb) ...
