Регулятор давления с МИМ

  Одним из более "устоявшихся" видов регуляторов давления, являются так зываемые рычажно-грузовые регуляторы с приводом в виде обычной мембранной головки. По таблицам фигур они делятся след. образом:

  • Регуляторы давления рычажные "после себя" :

21ч10нж - чугунный корпус, 21с10нж - стальной корпус, 21нж10нж - корпус из нержавейки

  • Регуляторы давления рычажные "до себя" :

21ч12нж - чугунный корпус, 21с12нж - стальной корпус, 21нж12нж - корпус из нержавейки

Предназначение: - Автоматическое регулирование давления на определенном уровне, в трубопроводе с раб.средой. Разнообразные АСУ тех.процессами. Способ установки: ВАЖНО! только вертикально (связано с принципом действия построенном на системе "рычаг-грузики")

 Принцип работы: всех регуляторов прямого действия построен на след.процессе: Нужному уровню давления в регулируемой системе соответствует определенный уровень расхода рабочей среды через регулятор давления при этом создаваемому усилию от давления на мембрану противодействует груз на рычаге, и вся система находится в равновесии. В случае колебания/изменения давления в системе и соответственно воздействия на мембрану и соответственно в усилии на приводе... шток с пробкой перемещается (преодолевая сопротивление рычага с грузами либо настроенной пружины в пружинных регуляторах) изменяя расход среды через регул.устройство давления/расхода, далее вместе с изменением расхода меняется давление и вся система вновь уравновешивается.

 Как было указано ранее, регуляторы могут изменять давление, после и до себя. Импульсная трубка, должна соединять мембранную коробку-привод с системой либо ДО либо ПОСЛЕ регулятора.

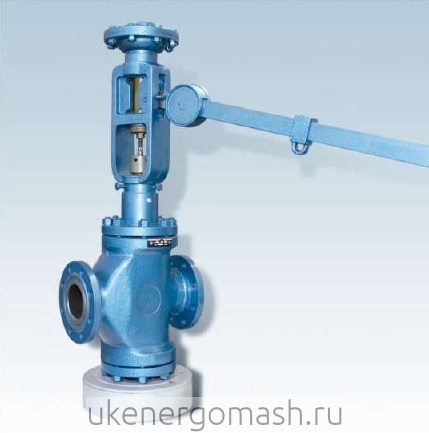

Регулятор давления вода пар газ регулятор давления 21с10нж 21с12нж 21нж10нж 21нж12нж

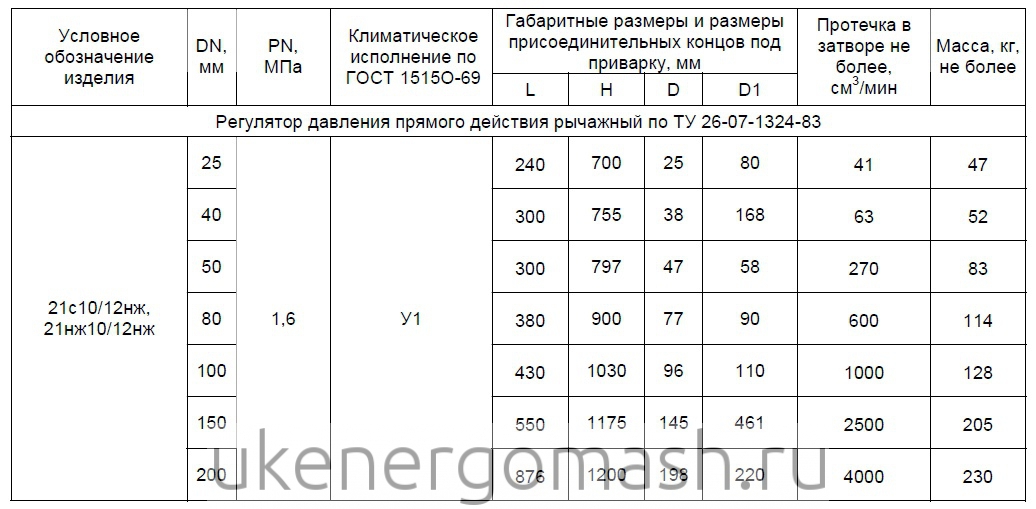

Табл.1 Основые ТТХ рычажных регуляторов

Характеристики регуляторов давления

Табл.2 ТТХ дополнительно

Рабочая среда

Газообразная либо жидкая, не вступающая в реакции с материалами арматуры.

Т раб.

Не более 300С

Влажность окруж.среды

30%-80%

Т окруж.ср.

От -30С до +50С

Диапазон регулирования для Ду 25-150мм

От 0,15Атм до 13Атм

Диапазон регулирования для Ду 200мм

От 0,15Атм до 8Атм

Привод

Мембранный исполнительный механизм «в связке» с рычажно-грузовой системой

Срок службы

Более 30 лет



Уважаемые заказчики! цену на рычажный регулятор давления (воды пара газа) 21с10нж, 21ч10нж, 21нж10нж, 21с12нж, 21с12нж, 21нж12нж, а так же получить любые ответы на технические вопросы, включая модели регуляторов в 3D (3Д), можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...



А так же, предлагаем Вам рассмотреть возможность применения пружинных регуляторов давления и расхода (редукционных клапанов), скачайте подробный каталог с тех.описаниями на пружинные регуляторы прямого действия РА  (аналоги рычажных регуляторов) :

Каталог клапаны регулирующие, регуляторы давления - Скачать каталог "Регулирующая арматура" (Клапаны КПСР, КССР и Регуляторы РА) в формате Pdf (каталог8Mb) ...
Каталог клапаны регулирующие, регуляторы давления - Скачать каталог "Регулирующая арматура" (Клапаны КПСР, КССР и Регуляторы РА) архивом ZIP (каталог6.4Mb) ...
