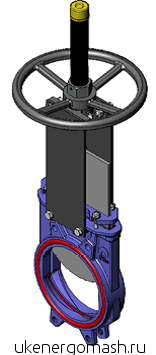

Шиберная (ножевая) задвижка CMO серия AB

Шиберная (ножевая) задвижка CMO серия AB

Шиберная (ножевая) задвижка CMO серия AB

ТТХ:

‐ Шиберная задвижка двунаправленного действия, межфланцевая

‐ Цельно-литой корпус из чугуна или стали с опорными направляющими для ножа

‐ Хорошая (высокая) расходная характеристика  пропускная способность при малых перепадах давления в трубопроводе.
‐ Большое количество типов/материалов уплотнений и набивки сальника позволяют использовать задвижку на различных технологических процессах.
‐ На корпусе стрелкой указано направление подачи среды.

Области применения шиберной задвижки типа АВ СМО:

  • ·   целлюлозно-бумажная промышленность;
  • ·   горнодобывающая промышленность;
  • ·   элеваторы;
  • ·   химические заводы;
  • ·   пищевая промышленность;
  • ·   транспортировка сыпучих материалов;·
  •     обработка сточных вод.

Стандартные компоненты шиберно-ножевой задвижки типа АВ СМО

Деталь

Исполнение из чугуна

Исполнение из нержавеющей стали

1.     Корпус

GG25

CF8M

2.     Нож

AISI304

AISI316

3.     Направляющая ножа

RCH1000

RCH1000

4.     Сальник

GGG50

CF8M

5.     Набивка сальника

Синт. + ПТФЭ

Синт. + ПТФЭ

6.     Прокладка

ЭПДМ

ЭПДМ

7.     Опорные пластины

S275JR

S275JR

8.     Кольцо

AISI316

AISI316

9.     Уплотнение

ЭПДМ

ЭПДМ

10.  Шток

AISI303

AISI303

11.  Траверса

Сталь

Сталь

12.  Гайка штока

Бронза

Бронза

13.  Контргайка

ST44.2 + Цинк

ST44.2 + Цинк

14.  Маховик

Чугун с шаровидным графитом

Чугун с шаровидным  графитом

15.  Гайка

Сталь

Сталь

16.  Колпак

Сталь

Сталь

17.  Верхняя заглушка

Пластмасса

Пластмасса

Зависимость рабочего давления от размеров заслонки

Размеры DN, мм *

Рабочее давление, кг/см2 (Bar)

DN50 - DN125

10

DN150

8

DN200

7

DN250 - DN300

5

DN350 - DN400

4

DN450 - DN600

3

DN700 - DN2000**

2

* По запросу заказчика размеры могут быть увеличены

** Задвижки СМО UB (подробная информация в каталоге серии UB)



Присоединение

Возможные фланцевые соединения: DIN PN10 и ANSI B16.5 (класс 150); DIN PN 6, DIN PN 16, DIN PN25, BS D и E, ANSI 150.

Также возможно исполнение с другими типами соединений - под заказ.
