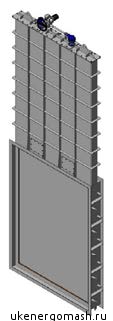

Шиберная (ножевая) задвижка CMO серия GC

Шиберная (ножевая) задвижка CMO серия GC

Шиберная (ножевая) задвижка CMO серия GC      ТТХ:
  • Газовая Шиберноножевая задвижка однонаправленного действия с квадратной или прямоугольной заслонкой.
  • Корпус состоит из двух частей, скрепленных болтами, с внутренними направляющими ножа для его беспрепятственного скольжения в процессе работы задвижки.
  • Хорошая (высокая) расходная характеристика  пропускная способность при малых перепадах давления в трубопроводе .
  • Большое количество типов/материалов уплотнений и набивки сальника позволяют использовать задвижку на различных технологических процессах.
  • Расстояние между торцами (строительная длина) в соответствии со стандартом CMO.
  • Стандартное рабочее давление Ру не превышает 0,5 кг/см2. (Существует возможность изготавления заслонок под заказ для давлений выше  стандартных значений.
  • Стандартный процент герметичности  равен 98,5 % ‐ 99, 5%, имеется возможность достижения 100%‐ной герметичности (по запросу заказчика).
  • Размеры газовой задвижки СМО GC:  От 125 x 125 до 3000 x 3000 (по запросу заказчика размеры могут быть увеличены).

Области применения шиберной задвижки типа GC СМО:

  • цементные заводы;
  • сталелитейные предприятия;
  • теплоэлектростанции;
  • химические предприятия;
  • предприятия энергетического сектора

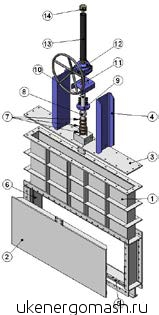

Комплектация шиберно-ножевой задвижки GC СМО



Компонент

Материал

1.    Корпус

S275JR - AISI316 -

2.    Нож

AISI304 - AISI316 -

3.    Крышка

S275JR - AISI316 -

4.    Опорные пластины

S275JR - AISI316 -

5.    Лента уплотнения

S275JR - AISI316 -

6.    Клинья

AISI304 - AISI316 -

7.    Набивка сальника

Синт. + ПТФЭ -

8.  Гильза сальника

AISI304 - AISI316 -

9.  Накладка сальника

S275JR - AISI316 -

10.  Шток

AISI303+AISI304 -

11.  Опора привода

S275JR - AISI316 -

12.  Редуктор

---

13.  Колпак

ST37

14.  Заглушка

Пластмасса


           Комплектация шиберно-ножевой задвижки GC СМО

Присоединение

Возможные фланцевые соединения: Перфорация: DIN PN10 и ANSI B16.5 (класс 150); прочие фланцевые соединения, по запросу заказчика могут быть изготовлены другие виды соединений.



Презентация Шиберные затворы СМО



Техническая информация - Шиберно-ножевая задвижка СМО (серия GC) pdf-icon Техническая информация - Шиберно-ножевая задвижка СМО (серия GC)



Уважаемые заказчики! Узнать цену на шиберные задвижки GC СМО (прайс-лист), более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел (343) 222-79-77, либо заполнив заявку онлайн...
