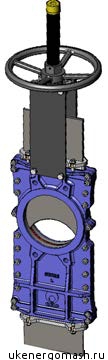

Шиберная (ножевая) задвижка CMO серия L

Шиберная (ножевая) задвижка CMO серия L

Шиберная (ножевая) задвижка CMO серия L   ТТХ:
  • Шиберно-ножевая задвижка двунаправленного действия.
  • Корпус из чугуна или стали состоит из двух частей с внутренними опорными на-
  • правляющими для ножа.
  • Хорошая (высокая) расходная характеристика  пропускная способность при малых перепадах давления в трубопроводе .
  • Большое количество типов/материалов уплотнений и набивки сальника позволяют использовать задвижку на различных технологических процессах.
  • Строительная длина (расстояние между торцами) по стандартам CMO.

Области применения шиберной задвижки типа L СМО:

  • целлюлозно-бумажная промышленность;
  • химические заводы;
  • пищевая промышленность;
  • горнодобывающая промышленность;
  • нефтедобывающая промышленность;
  • перекачка загрязненных жидкостей;
  • элеваторы;
  • транспортировка сыпучих материалов;бработка сточных вод.

Стандартные компоненты шиберно-ножевой задвижки типа L СМО

Деталь

Исполнение из чугуна

Исполнение из нержавеющей стали

1.     Корпус

GG25

CF8M

2.     Нож

AISI304

AISI316

3.     Прокладка

Картон

Картон

4.     Прокладка

ЭПДМ



5.     Сальник

GGG50

CF8M

6.     Набивка сальника

Синт. + ПТФЭ

Синт. + ПТФЭ

7.     Опорные пластины

S275JR

S275JR

8.     Кольцо

AISI316

AISI316

9.     Шток

AISI303

AISI303

10.   Уплотнение

ЭПДМ

ЭПДМ

11.   Траверса

Сталь

Сталь

12.   Гайка штока

Бронза

Бронза

13.   Контргайка

ST44.2 + Цинк

ST44.2 + Цинк

14.   Маховик

Чугун с шаровидным графитом

Чугун с шаровидным графитом

15.   Колпак

Сталь

Сталь

16.   Гайка

Сталь

Сталь



Зависимость рабочего давления от размеров заслонки

Размеры DN, мм *

Рабочее давление, кг/см2 (Bar)

DN50 – DN125

10

DN150

8

DN200

7

DN250 – DN300

5

DN350 – DN400

4

DN450 – DN600

3

DN700 - DN2000

2

* По запросу заказчика размеры могут быть увеличены



Присоединение

Возможные фланцевые соединения: DIN PN10 и ANSI B16.5 (класс 150);  DIN PN 6, DIN PN 16, DIN PN25, BS D и E, ANSI 150. Другие типы соединений поставляются по заказу.
