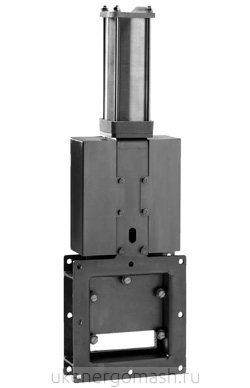

Задвижки шиберные ножевые BC бункерные

Задвижки шиберные ножевые BC бункерные

Задвижки шиберные ножевые BC бункерные

Ножевые затворы квадратного сечения ORBINOX BC используются на выходе бункера в различных отраслях промышленности:

  • Очистные сооружения
  • Химическая промышленность
  • Пищевая промышленность
  • Энергетика

Конструкция корпуса и седлового уплотнения затвора препятствует засорению затвора взвешенными твердыми частицами.

Максимальное рабочее давление

От 150 х 150 до 600 х 600 – 0,1 МПа.

Присоединение: фланцевое.



Спецификация

1. Корпус

Углеродистая сталь

AISI 316

2. Нож

AISI 304

AISI 316

3. Седловое уплотнение

Металл или EPDM

4. Уплотнение по корпусу

ST

5. Крышка сальника

Углеродистая сталь

AISI 316

6. Пластины крепления

Углеродистая сталь

AISI 316

7. Направляющие

Углеродистая сталь или AISI 316 +Нейлон или PTFE

8. Бугель

Углеродистая сталь с эпоксидным покрытием

9. Шток

AISI 430

10. Ходовая гайка

Латунь

11. Втулка

Нейлон

12. Фрикционная прокладка

Латунь

13. Штурвал

∅ ≤ 310 мм: ковкий чугун/∅ ≥ 410: GG25 (серый чугун)

14. Защита штока

Углеродистая сталь с эпоксидным покрытием

15. Колпачок

Пластик

*Затворы большего условного прохода по запросу заказчика



Корпус затвора ORBINOX BC

Полнопроходное исполнение дает хорошую пропускную способность при минимальных потерях давления

Конструкция затвора препятствует накоплению посторонних частиц, затрудняющих закрытие

Направляющие ножа обеспечивают закрытие затвора и его плавную работу

Нож: исполнение из нержавеющей стали (материал ножа может быть изменен по запросу заказчика), отполирован с обеих сторон от защемления и повреждения уплотнений

Уплотнение по корпусу шиберной задвижки: исполнение из нескольких витков плетеного синтетического волокна c PTFE (может быть изготовлено из различных материалов для специфических условий применения)

Шток: из нержавеющей стали для высокой коррозионной стойкости и долговечности штока

Затворы с выдвижными штоками оснащены защитным кожухом для защиты штока затвора от пыли

Управление затвором

  • штурвал (выдвижной/невыдвижной шток)
  • рычаг
  • редуктор
  • пневмопривод
  • электропривод

Удлинение штока

Удлинение штока



Бугель: материал – углеродистая сталь с эпоксидным покрытием (возможна комплектация бугелем из нержавеющей стали)

Компактная конструкция - для прочности бугеля при больших нагрузках

Эпоксидное покрытие затвора ORBINOX

Эпоксидное покрытие частей и корпусов всех ножевых затворов для хорошей электростатической и коррозионной стойкости и эстетичного внешнего вида затвора.



Дополнительные опции затвора ORBINOX ВС



Защитная крышка: для герметичного уплотнения, используется на агрессивных средах. Снижает потребность в техническом обслуживании и ремонте сальника

Система очистки: с помощью продувочных (промывных) каналов очищает затвор без демонтажа от отложений, уменьшающих проходное сечение затвора и затрудняющих его закрытие

Продувочный (промывный) материал: воздух, пар, различные жидкости

Материалы: стандартное исполнение из углеродистой стали и AISI 316, возможно исполнение из специальных сплавов (254SMO, хастелой – жаропрочный сплав на никелевой основе и др.)

 Дополнительные опции затвора ORBINOX ВС



Управление




Ручное:

  • штурвал (с выдвижным или невыдвижным штоком)

  • цепной

  • рычажный

  • конический редуктор

Сервоприводы:

  • электрический

  • пневматический*

  • гидравлический

Аксессуары:

  • механические ограничители

  • устройства блокировки

  • ручные дублеры

  • соленоидные клапаны

  • позиционеры

  • концевые выключатели

  • бесконтактные выключатели

  • удлинения штока

 Схема затвора ORBINOX ВС



Температурные характеристики уплотнений затвора серии ВС

Седловое уплотнение

Материал

Максимальная температура, (°С)

Применение

Металл/металл

250

Высокотемпературные среды

EPDM

120

Слабоагрессивные среды

Nitril (N)

120

Нефтепродукты

Viton (V)

200

Химические реагенты и высокотемпературные среды

Silicon (S)

250

Пищевые продукты и высокотемпературные среды

PTFE (T)

250

Коррозионные среды



Уплотнение

Материал

Максимальная температура, (°С)

Кислотность, (рН)

Плетеное синтетическое волокно + PTFE (ST)

240

2-13

PTFE плетеный (ТН)

260

0-14

Графит (GR)

600

0-14

Керамическое волокно (FC)

1200

-

Все уплотнения комплектуются уплотнительным кольцом, кроме типов TH, GR и FC. Стандартное уплотнение – ST.



Типы седловых уплотнений



Металл/металл

  • высокотемпературные среды

  • среды с высокой плотностью

  • при отсутствии необходимости в полной герметичности

 Металл/металл

Упругое уплотнение

  • заменяемое уплотнение из упругого материала

  • температурное ограничение в зависимости от применяемого материала

  Упругое уплотнение
