Задвижки шиберные ножевые KP односторонние

Задвижки шиберные ножевые KP односторонние

Задвижки шиберные ножевые KP односторонние

Затвор ORBINOX KP используется для изоляции емкости хранения и основной системы, позволяет обслуживать подведенную систему без осушения емкости.

Размер: DN 80 мм.

Максимальное рабочее давление затвора: 1,0 МПа.



Спецификация


Элемент

Нержавеющая сталь

1. Корпус

CF8M

2. Нож

AISI 316

3. Седловое уплотнение

EPDM

4. Фиксирующее кольцо типа «К»

AISI 316

5. Уплотнение по корпусу

Dynapack (Графит, пропитанный PTFE) + кольцо EPDM

6. Крышка сальника

CF8M

7. Ходовая гайка

Латунь

8. Шток

AISI 430

9. Втулка

AISI 304

10. Бугель

Углеродистая сталь

11. Втулка+шайба

Полиамид

12. Пружинный штифт

DIN1481

13. Вороток с храповиком

Углеродистая сталь

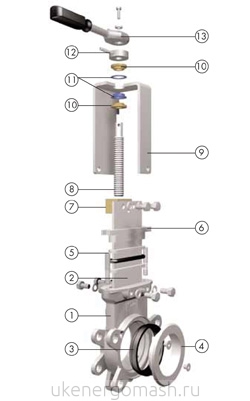

  Затвор ORBINOX KP спецификация



Описание затвора ORBINOX KP

Корпус: межфланцевый, цельнолитой, материал - нержавеющая сталь

Клинья и направляющие корпуса обеспечивают надежное закрытие затвора

Конструкция шиберной задвижки исключает накопление посторонних частиц, затрудняющих закрытие

Нож: стандартное исполнение из нержавеющей стали, отполирован с обеих сторон для предотвращения защемления и повреждения седла

Конструкция ножа исключает возможность защемления между ножом и уплотнением механических частиц, мешающих полному закрытию затвора

  Описание затвора ORBINOX KP

Седловое уплотнение

Возможно закрепить седловое уплотнение в корпусе затвора с помощью фиксирующего кольца из нержавеющей стали.

Стандартное уплотнение - EPDM, по запросу заказчика поставляются седловые уплотнения: Viton, PTFE, для специфических условий применения

Уплотнение по корпусу

Уплотнение из нескольких витков плетеного уплотнителя большой длины и уплотнительное кольцо из EPDM. Возможно исполнение из различных материалов, для специфических условий применения

Простой доступ к механизму затяжки сальника дает герметичность уплотнения

Шток: из нержавеющей стали для высокой коррозионной стойкости и долговечности штокаУправление

Затворы KP укомплектованы воротком с храповиком

Бугель: материал – углеродистая сталь с эпоксидным покрытием (возможна комплектация бугелем из нержавеющей стали)

Компактная конструкция - для прочности бугеля при больших нагрузках

Эпоксидное покрытие

Эпоксидное покрытие частей и корпусов всех ножевых затворов для хорошей электростатической и коррозионной стойкости и эстетичного внешнего вида затвора.



Температурные характеристики уплотнений затвора серии KP

Седловое уплотнение

Материал

Максимальная температура, (°С)

Применение

EPDM(E)

120

Слабоагрессивные среды

Nitril (N)

120

Нефтепродукты

Viton (V)

200

Химические реагенты и высокотемпературные среды

Silicon (S)

250

Пищевые продукты и высокотемпературные среды

PTFE (T)

250

Коррозионные среды

Поли уретан (P)

90

Износостойкое уплотнение для абразивных сред



Уплотнение по корпусу

Материал

Максимальная температура, (°С)

Кислотность, (рН)

Dynapack (DP)

270

2-14

PTFE плетеный (ТН)

260

0-14

Графит (GR)

600

0-14

Керамическое волокно (FC)

1200

-



Типы седловых уплотнений затвора ORBINOX KP

Уплотнение тип «К» (EPDM)

  • стандартное заменяемое упругое уплотнение EPDM
  • заменяемое фиксирующее кольцо из нержавеющей стали
 Уплотнение тип «К» (EPDM)

Конусный дефлектор «С»

  • предотвращает повреждение седла частицами абразивной среды
  • возможно исполнение из различных материалов: AISI 316, нихард (белый чугун, легированный хромом и никелем) и т. д.
  • при установке данного типа уплотнения строительная длина затвора увеличится на:
    DN 50-250: 9 мм
    DN 300-600: 12 мм
  • уплотнения данного типа для затворов большего диаметра поставляются на заказ.
  Конусный дефлектор «С»

Уплотнение тип «К» (PTFE)

  • заменяемое упругое уплотнение PTFE и поджимающее резиновое кольцо
  • заменяемое фиксирующее кольцо из нержавеющей стали
  Уплотнение тип «К» (PTFE)

Полиуретан

  • заменяемое полиуретановое уплотнение
  Полиуретан



Уважаемые заказчики! Узнать цену на шиберные задвижки ORBINOX типа KP, более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел (343) 222-79-77, либо заполнив заявку онлайн...
